| Номер в госреестре | 84317-22 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | BN-3300XL |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СИТ.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.
К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330106-05-30-05-02-RU с заводскими номерами: 20F022ET, 20F022ER, 20F022EP, 20F022G0, 20F022EY, 20F022EX, 20F022EW, 20F022G4, 20F022G3, 20F022G2, 20F022G1, 20F022HN, 20F022HU, 20F022HH, 20F022HM, 20F022HL, 20F022HK, 20F022HJ, 20F022HT, 20F022HR, 20F022HP, 20F022HZ, 20F022HY, 20F022HX, 20F022HW, 20F022J0, 20F022DX, 20F022DY, 20F022E2, 20F022E1, 20F022E0, 20F022DZ, 20F022E5, 20F022E4, 20F022DW, 20F022DU, 20F022DR, 20F022DT, 20F022DP, 20F022DN, 20F022EG, 20F022EL, 20F022EA, 20F022E9, 20F022E8, 20F022E7, 20F022E6, 20F022EE, 20F022ED, 20F022EC, 20F022EK, 20F022EJ, 20F022EH, 20F022EN, 20F022EM, 20F022G5, 20F022G6, 20F022GM, 20F022EU, 20F022GA, 20F022EZ, 20F022G9, 20F022G8, 20F022G7, 20F022GG, 20F022GE, 20F022GD, 20F022GC, 20F022GL, 20F022GK, 20F022GJ, 20F022GH, 20F022GP, 20L001DU, 20F022E3 и проксиметров модификации 330180-91-RU с заводскими номерами: 20F021CE, 20F021CN, 20F021CM, 20F021CL, 20F021CK, 20F021CP, 20F021CZ, 20F021D4, 20F021CR, 20F021D3, 20F021D2, 20F021D1, 20F021D0, 20F021D7, 20F021D6, 20F021D5, 20F021CT, 20F021CY, 20F021CX, 20F021CU, 20F021CW, 20F021AM, 20F021AA, 20F021AJ, 20F021AH, 20F021AN, 20F021C6, 20F021AR, 20F021AX, 20F021AP, 20F021AW, 20F021AU, 20F021AT, 20F021C5, 20F021C4, 20F021C3, 20F021C2, 20F021C0, 20F021C1, 20F021AZ, 20F021AY, 20F021C8, 20F021C7, 20F021CD, 20F021CC, 20F021CA, 20F021C9, 20F021CJ, 20F021CH, 20F021CG,
20F021A6, 20F021A9, 20F021A8, 20F021A7, 20F021AG, 20F021AE, 20F021AD, 20F021AC, 20F021AL, 20F021AK.

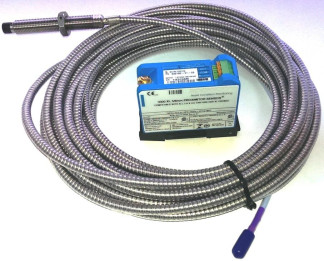

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/мкм | 7,87 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерений виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 0 до 1000 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±2,5 |
| Диапазон измерений относительного перемещения (осевого смещения), мм | от 0,25 до 2,3 |
| Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % | ±3 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,02 |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от 18 до 28 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от -17,5 до 26 |
| Рабочий диапазон температур, °С | от -52 до +177 |
| Габаритные размеры датчика, мм, не более | |
| - диаметр | 10 |
| - длина | 250 |
| Габаритные размеры проксиметра, мм, не более | |
| - длина | 81,3 |
| - ширина | 61,2 |
| - высота | 63,5 |
| Масса комплекта, г, не более | 720 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые BN-3300XL в составе: - датчики - проксиметр | 75 шт. 60 шт. |
| Паспорт | 135 экз. |
| Методика поверки МП 204/3-22-2021 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации раздел 4 «Монтаж».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bently Nevada, Inc.», США
| Зарегистрировано поверок | 135 |
| Поверителей | 1 |
| Актуальность данных | 05.11.2024 |
