Номер в госреестре | 84321-22 |
Наименование СИ | Измерители перемещений (деформаций) автоматические |
Обозначение типа СИ | ТС ИДА |
Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
Год регистрации | 2022 |
Срок свидетельства | 11.01.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители перемещений (деформаций) автоматические ТС ИДА (далее - измерители) предназначены для измерений продольной деформаций образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение, сжатие или изгиб статической силой.
Принцип действия измерителей перемещений (деформаций) автоматических ТС ИДА основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран пульта оператора.
Измеритель состоит из следующих составных частей:
- модуль измерений перемещений (деформаций);
- блок управления приводом;
- пульт оператора.
Конструктивно модуль измерений перемещений (деформаций) представляет собой систему, следящую за перемещением измерительных щупов, закреплённых на образце, в процессе нагружения его статической силой. Модуль измерений перемещений (деформаций) состоит из вертикально расположенного корпуса, в котором установлен преобразователь линейных перемещений и измерительные щупы с установочными ножами, для фиксации на испытываемом образце во время испытания.
Блок управления приводом может быть отдельным или встроенным в корпус измерителя.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет: прием, обработку и визуализацию измерительной информации, управление режимами работы измерителя. На передней панели пульта оператора расположен экран, с помощью которого в диалоговом режиме задаются параметры испытания.
Измерители могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации, а также ввод параметров испытания осуществляется при помощи пульта оператора испытательной машины.
ТС ИДА-Х - Y - Z - Р
Отдельный блок управления приводом (если блок управления приводом встроен в корпус измерителя, символ не указывается)
Исполнение: А, В Класс точности
Наибольший предел измерений перемещений (деформаций)
Особенности измерителей исполнения А: автоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также установки начальной расчётной длины образца (базовой длины) выполняется автоматически или с пульта оператора, открытие и раскрытие измерительных щупов осуществляется автоматически с помощью электропривода).
Особенности измерителей исполнения В: полуавтоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также установка базовой длины выполняется вручную либо с пульта оператора, открытие и раскрытие измерительных щупов осуществляется автоматически с помощью электропривода).
Измерители выпускаются в модификациях, отличающихся наибольшим пределом измерений перемещений (деформаций), классом точности, режимами управления, габаритными размерами и массой.
Измерители могут быть укомплектованы программно -техническим комплексом - персональный компьютер, принтер, линия связи для подключения к измерителю, программное обеспечение.
Идентификация измерителей осуществляется визуальным осмотром таблички, прикрепляемой к компонентам измерителя (модулю измерений перемещений (деформаций), блоку управления приводом и пульту оператора) и отображающей информацию об изготовителе, модификации и заводском номере.
Пример обозначения измерителей при заказе:
Измеритель перемещений (деформаций) автоматический ТС ИДА: диапазон измерений перемещений (деформаций) 300 мм, класс точности 0,5, исполнение А, отдельный блок управления приводом:
Измеритель перемещений (деформаций) автоматический ТС ИДА-300-0,5-А-Р УХЛ 4.2 ТУ 26.51.66-036-99369822-2021.
Нанесение знака поверки на измеритель перемещений (деформаций) автоматический ТС ИДА не предусмотрено. Знак поверки наносится на свидетельство о поверке.

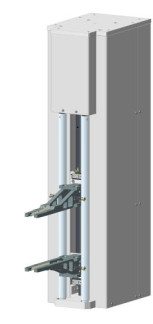

Общий вид компонентов измерителей перемещений (деформаций) автоматических ТС ИДА представлен на рисунках 1-3.
Пломбирование измерителей перемещений (деформаций) автоматических ТС ИДА не предусмотрено.
Измерители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Test Prof II |
Номер версии (идентификационный номер ПО), не ниже | P_1.02Q.XX* |
Цифровой идентификатор ПО | 0x8567 |
Алгоритм вычисления цифрового идентификатора | CRC16 |
* P 1.02Q - метрологически значимая часть ПО; ХХ - метрологически не значимая часть ПО. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение для модификаций | |||
ТС ИДА-300-Y-A ТС ИДА-300-Y-B | ТС ИДД-500-Y-A ТС ИДА-500-Y-B | ТС ИДА-800-Y-A ТС ИДА-800-Y-B | ТС ИДА-1000^-А ТС ИДА-1000-Y-B | |
Диапазон измерений перемещений (деформаций), мм | от 0 до (300 - L0) | от 0 до (500 - L0) | от 0 до (800 - L0) | от 0 до (1000 - L0) |
Диапазон воспроизведения базовой длины L0, мм | от 10 до 300 | от 10 до 500 | от 10 до 800 | от 10 до 1000 |
Таблица 3 - Метрологические характеристики
Наименование характеристики | Значение для классов точности | ||
Класс точности (параметр Y) | Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) образца в диапазоне измерений от 0 до 300 мкм включ., мкм | Пределы допускаемой относительной погрешности измерений перемещений (деформаций) образца в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % | Пределы допускаемой относительной погрешности воспроизведения базовой длины, % |
0,5 | ±1,5 | ±0,5 | ±0,5 |
1 | ±3 | ±1 | ±1 |
2 | ±6 | ±2 | ±2 |
Таблица 4 - Основные технические характеристики
Значение для модификаций | ||||
Наименование характеристики | ТС ИДА-300-Y-A ТС ИДА-300-Y-B | ТС ИДД-500-Y-A ТС ИДА-500-Y-B | ТС ИДА-800-Y-A ТС ИДА-800-Y-B | ТС ИДА-1000^-А ТС ИДА-1000-Y-B |
Габаритные размеры, мм, не более: модуль измерений перемещений (деформаций): - длина | 650 | 650 | 650 | 650 |
- ширина | 220 | 220 | 220 | 220 |
- высота | 850 | 1050 | 1350 | 1570 |
Значение для модификаций | ||||
Наименование характеристики | ТС ИДА-300-Y-A | ТС ИДА-500-Y-A | ТС ИДА-800-Y-A | ТС ИДА-1000-Y-A |
ТС ИДА-300-Y-B | ТС ИДА-500-Y-B | ТС ИДА-800-Y-B | ТС ИДА-1000-Y-B | |
блок управления приводом: | ||||
- длина | 188 | |||
- ширина | 590 | |||
- высота | 520 | |||
пульт оператора: | ||||
- длина | 350 | |||
- ширина | 140 | |||
- высота | 320 | |||
Масса, кг, не более | ||||
- модуль измерений перемещений (деформаций) | 60 | 90 | 120 | 140 |
- блок управления приводом | 35 | 35 | 35 | 35 |
- пульт оператора | 3 | 3 | 3 | 3 |
Параметры электрического питания от сети | ||||
переменного тока: | ||||
- напряжение переменного тока, В | от 207до 253 | |||
- частота переменного тока, Гц | от 49 до 51 | |||
Условия эксплуатации: | ||||
- температура окружающего воздуха, °С | от +15 до +25 | |||
- относительная влажность воздуха, % | от 40 до 80 | |||
- атмосферное давление, кПа | от 84 до 106 | |||
Вероятность безотказной работы за 1000 часов | 0,92 | |||
Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку, прикрепляемую к компонентам измерителя (модулю измерений перемещений (деформаций), блоку управления приводом и пульту оператора) методом офсетной печати.
Таблица 5 -Комплектность измерителей перемещений (деформаций) автоматических Т | ГС ИДА | |
Наименование | Обозначение | Количество |
Измеритель перемещений (деформаций) автоматический | ТС ИДА* | 1 шт. |
Блок управления приводом** | — | 1 шт. |
Пульт оператора** | — | 1 шт. |
Руководство по эксплуатации | ТС ИДА 705.000.000РЭ | 1 экз. |
Паспорт | ТС ИДА 705.000.000ПС | 1 экз. |
Инструкция оператора | ТС ИДА 705.000.000ГО | 1 экз. |
* Модификация по требованию заказчика ** Наличие определяется модификацией |
приведены в разделе 2 руководства по эксплуатации ТС ИДА 705.000.000РЭ.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840
ТУ 26.51.66-036-99369822-2021 Измерители перемещений (деформаций) автоматические ТС ИДА. Технические условия
