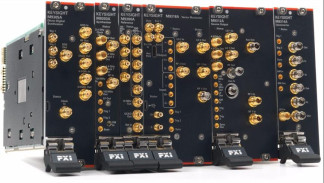

Генераторы сигналов М9383А, 84324-22

№

п/п

Наименование конфигурации

Состав модулей

Количество занимаемых слотов шасси

1

Аналоговый генератор сигналов до 14/20 ГГц (базовая)

M9300A, M9303A, M9312A

5

2

Аналоговый генератор сигналов до 31,8/44,0 ГГц

M9300A, M9303A, M9312A, M9314A

7

3

Аналоговый генератор сигналов до 14/20 ГГц с улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9305A

7

4

Аналоговый генератор сигналов до 31,8/44,0 ГГц с улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9314A, M9305A

9

5

Векторный генератор сигналов до 14/20 ГГц с полосой модуляции 40/160 МГц

M9300A, M9303A, M9312A, M9316A

8

6

Векторный генератор сигналов до 31,8/44,0 ГГц с полосой модуляции 40/160 МГц

M9300A, M9303A, M9312A, M9316A, M9314A

10

7

Векторный генератор сигналов до 14/20 ГГц с полосой модуляции 500/1000 МГц

M9300A, M9303A, M9312A, M9318A

8

8

Векторный генератор сигналов до 31,8/44,0 ГГц с полосой модуляции 500/1000 МГц

M9300A, M9303A, M9312A, M9318A, M9314A

10

9

Векторный генератор сигналов до 14/20 ГГц с полосой модуляции 40/160 МГц и улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9316A, M9305A

10

10

Векторный генератор сигналов до 31,8/44,0 ГГц с полосой модуляции 40/160 МГц и улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9316A, M9314A, M9305A

12

11

Векторный генератор сигналов до 14/20 ГГц с полосой модуляции 500/1000 МГц и улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9318A, M9305A

10

12

Векторный генератор сигналов до 31,8/44,0 ГГц с полосой модуляции 500/1000 МГц и улучшенными фазовыми шумами

M9300A, M9303A, M9312A, M9318A, M9314A, M9305A

12

13

Векторный генератор сигналов до 31,8/44,0 ГГц с полосой модуляции 500/1000 МГц, улучшенными фазовыми шумами и дополнительным усилителем для диапазона частот от 20 до 40 ГГц

M9300A, M9303A, M9305A, M9312A, M9314A, M9318A, M9405A, M9155CH40

14

Примечание - Генератор M9383A может поставляться без модуля опорного генератора M9300A (опция 000) в случае совместной работы генератора M9383A с другим модульным прибором, в составе которого есть модуль M9300A, например, другим генератором M9383A.

Характеристики генератора M9383A гарантируются только при работе с модулем опорного генератора M9300A.

Опция

Функциональное назначение

F14

диапазон частот от 1 МГц до 14 ГГц

F20

диапазон частот от 1 МГц до 20 ГГ ц

F32

диапазон частот от 1 МГц до 31,8 ГГ ц

F44

диапазон частот от 1 МГц до 44 ГГ ц

1EA

высокая выходная мощность в диапазоне частот от 10 МГц

1EB

дополнительный усилитель в диапазоне частот от 20 ГГ ц до 40 ГГ ц

A01

модификация без внутреннего генератора модулирующих сигналов произвольной формы

B04

внутренний генератор модулирующих сигналов произвольной формы с полосой до 40 МГц в диапазоне частот до 20 ГГ ц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

B05

внутренний генератор модулирующих сигналов произвольной формы с полосой до 40 МГц в диапазоне частот до 44 ГГ ц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

B16

внутренний генератор модулирующих сигналов произвольной формы с полосой до 160 МГц в диапазоне частот до 20 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

B17

внутренний генератор модулирующих сигналов произвольной формы с полосой до 160 МГц в диапазоне частот до 44 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

С05

внутренний генератор модулирующих сигналов произвольной формы с полосой до 500 МГц в диапазоне частот до 20 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

С06

внутренний генератор модулирующих сигналов произвольной формы с полосой до 500 МГц в диапазоне частот до 44 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

Опция

Функциональное назначение

С10

внутренний генератор модулирующих сигналов произвольной формы с полосой до 1000 МГц в диапазоне частот до 20 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

С11

внутренний генератор модулирующих сигналов произвольной формы с полосой до 1000 МГц в диапазоне частот до 44 ГГц. Позволяет формировать сигналы стандартов LTE/5G/WLAN/GSM и произвольных форматов цифровой модуляции при наличии соответствующего программного обеспечения

M01

память внутреннего генератора модулирующих сигналов 32 Мвыборки

M05

память внутреннего генератора модулирующих сигналов 512 Мвыборки

M10

память внутреннего генератора модулирующих сигналов 1024 Мвыборки

016

дифференциальные внешние входы I/Q (полоса 2 ГГ ц)

ST2

стандартные характеристики фазового шума

ST4

улучшенные характеристики фазового шума

UNT

АМ, ЧМ, ФМ и НЧ выход

PM1

модуляция короткими импульсами более 30 нс

PM2

модуляция короткими импульсами менее 25 нс

320

генерация пачек импульсов

1E1

ступенчатый аттенюатор от 0 до 70 дБ с шагом 10 дБ

rnH

улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГ ц

000

модификация без модуля опорного генератора

300

модификация с модулем опорного генератора

UNQ

быстрое переключение частоты в полосе частот

UNZ

переключение частоты за 250 мкс

N7600C

формирование сигналов W-CDMA/HSPA+

N7601C

формирование сигналов CDMA 2000/1xEV-DO

N7602C

формирование сигналов GSM/EDGE/Evo

N7608C

формирование сигналов со специальными видами модуляции

N7612C

формирование сигналов TD-SCDMA/HSPA

N7614C

формирование усилителей мощности

N7617C

формирование сигналов WLAN 802.11a/b/g/j/p/n/ac/ah/ax

N7624C

формирование сигналов LTE / LTE-Advanced / LTE-Advanced Pro FDD

N7625C

формирование сигналов LTE / LTE-Advanced TDD

N7630C

формирование сигналов 5G

N7631C

формирование сигналов 5G NR

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Modular VSG IVI Instrument Driver

Номер версии (идентификационный номер ПО)

не ниже 2.4.354.0

Цифровой идентификатор ПО

-

Наименование характеристики

Значения

Диапазон частот, ГГ ц

опция F14

от 1-10-3 до 14,0

опция F20

от 110-3 до 20,0

опция F32

от 110-3 до 31,8

опция F44 с опцией 1ЕВ

от 110-3 до 40,0

опция F44 без опции 1ЕВ

от 110-3 до 44,0

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погреш-

ности установки частоты при работе от соб-

±2,0 10-7

ственного генератора опорного сигнала модуля

M9300A

Минимальное устанавливаемое значение мощ-

1)

Без опции 1Е1

С опцией 1Е1

ности выходного сигнала яЬм1)

А А \_У v А 11 U Ul/V\^ J 1' А А \_У А \_/ vxll ^ м J ivi

до 20 ГГ ц включ.

-40

-110

св. 20 ГГц

-40

-120

Максимальное устанавливаемое значение мощ

Без опций 1ЕА и 1ЕВ

С опцией 1ЕА или 1ЕВ

ности выходного сигнала, дБм

10,7

25,0

Максимальная мощность выходного сигнала

Без опции 1ЕА

С опцией 1ЕА

для конфигураций с опцией F14 или F20, не ме-

нее, дБм

от 10 до 20 МГц включ.

10

14

св. 20 до 200 МГц включ.

10

17

св. 200 до 400 МГц включ. (фильтр выкл.)

10

18

св. 200 до 400 МГц включ. (фильтр вкл.)

10

13

св. 400 МГц до 1,5 ГГц включ. (фильтр выкл.)

10

19

св. 400 МГц до 1,5 ГГц включ. (фильтр вкл.)

10

12

св. 1,5 до 2,0 ГГц включ. (фильтр выкл.)

10

22

св. 1,5 до 2,0 ГГц включ. (фильтр вкл.)

10

21

св. 2,0 до 3,6 ГГц включ.

10

22

св. 3,6 до 10,0 ГГц включ.

10

22

св. 10 до 16 ГГц включ.

10

21

св. 16 до 20 ГГц включ.

10

20

Наименование характеристики

Значения

Максимальная мощность выходного сигнала для конфигураций с опцией F32 или F44, не ме-

Без опций 1ЕА и 1EB

С опцией 1ЕА

С опцией 1ЕB

нее, дБм

от 10 до 20 МГц включ.

10

14

16

св. 20 до 200 МГц включ.

10

15

14

св. 200 до 400 МГц включ. (фильтр выкл.)

10

16

16

св. 200 до 400 МГц включ. (фильтр вкл.)

10

12

12

св. 400 МГц до 1,5 ГГц включ. (фильтр выкл.)

10

16

16

св. 400 МГц до 1,5 ГГц включ. (фильтр вкл.)

10

10

10

св. 1,5 до 2,0 ГГц включ. (фильтр выкл.)

10

20

20

св. 1,5 до 2,0 ГГц включ. (фильтр вкл.)

10

18

18

св. 2,0 до 3,6 ГГц включ.

10

20

20

св. 3,6 до 10,0 ГГц включ.

10

17

16

св. 10 до 16 ГГц включ.

10

15

14

св. 16 до 20 ГГц включ.

10

13

11

св. 20 до 34 ГГц включ.

10

11

13

св. 34 до 40 ГГц включ.

10

10

12

св. 40 до 44 ГГц включ.

8

8

-

Пределы допускаемой абсолютной погрешно-

от макс.

менее +5

менее

-40

менее -80

сти установки уровня выходной мощности, дБ

до +5 дБм

до -40 дБм

до -80 дБм

до -90 дБм

включ.

включ.

включ.

включ.

от 10 до 200 МГц включ.

±1,0

±1,0

±1,7

±1,7

св. 200 до 400 МГц включ.

±0,8

±1,0

±1,1

±1,6

св. 400 МГц до 3,6 ГГц включ.

±1,1

±1,0

±1,2

±2,1

св. 3,6 до 16,0 ГГц включ.

±2,0

±1,3

±1,3

±1,5

св. 16 до 20 ГГц включ.

±2,6

±1,7

±1,7

±1,9

св. 20 до 34 ГГц включ.

±1,9

±1,4

±1,5

±1,9

св. 34 до 44 ГГц

±2,3

±2,1

±2,2

±3,0

Уровень гармонических составляющих относи-

тельно основного немодулированного сигнала, не более, дБн2)

от 1 до 50 МГц включ.

-28

св. 50 до 220 МГц включ.

-31

св. 220 до 2 ГГц включ.

(фильтр опции 1ЕН выкл./вкл.)

-25/-46

св. 2,0 до 3,2 ГГц включ.

-55

св. 3,2 до 3,4 ГГц включ.

-43

св. 3,4 до 16,0 ГГц включ.

-50

св. 16 до 22 ГГц включ.

-40

Наименование характеристики

Значения

Уровень субгармонических составляющих от-

носительно основного немодулированного сигнала (уровень сигнала +9 дБм), не более, дБн

от 1 МГц до 4,5 ГГц включ.

-55

св. 4,5 до 5,2 ГГц включ.

-38

св. 5,2 до 20,0 ГГц включ.

-49

св. 20 до 44 ГГц включ.

-55

Уровень однополосных фазовых шумов на раз

св. 400 МГц

св. 10 ГГц

ных отстройках от несущей частоты, не более,

до 10 ГГц включ.

до 20 ГГц включ.

дБн/Г ц3)

С опцией

С опцией

С опцией

С опцией

ST2

ST4

ST2

ST4

- 10 Гц

-40

-38

-34

-30

- 100 Гц

-64

-65

-60

-58

- 1 кГц

-91

-95

-84

-87

- 10 кГц

-97

-109

-92

-101

- 100 кГц

-97

-117

-91

-111

- 1 МГц

-124

-119

-117

-113

- 10 МГц

-128

-133

-120

-125

- 100 МГц

-127

-133

-119

-123

Импульсная модуляция с использованием внутреннего импульсного модулятора

(опция PM1 или PM2)

Минимальная длительность импульса (при

скважности не менее 2), не более, с

АРУ4 вкл.

110-6

АРУ выкл.:

от 10 МГц до 20 ГГц включ.

100

10-9

св. 20 до 44 ГГц (опция РМ1/РМ2)

30 10-9/20 10-9

Подавление сигнала в паузе между импульсами

(без совместного использования квадратурной модуляции), не менее, дБ

от 10 МГц до 10 ГГц включ.

70

св. 10 до 20 ГГц включ.

50

св. 20 до 44 ГГц включ.

80

Аналоговые виды модуляции с использованием внутренних аналоговых модуляторов (опция UNT)

Максимальная устанавливаемая девиация частоты частотной модуляции, Гц

20-N5)-106

Дискретность установки девиации частоты частотной модуляции, Гц

0,001^чм6), если 0,001-Дйм > 1 1, если 0,001^f4M < 1

Пределы допускаемой абсолютной погрешности установки девиации частоты частотной модуляции при частоте несущей до 20 ГГц и девиации 1 кГц, Гц

±(0,035^Дйм + 20)

Максимальная устанавливаемая девиация фазы фазовой модуляции, рад

2-N

Наименование характеристики

Значения

Дискретность установки девиации фазы фазовой модуляции, рад

0,00ГДфФм7)

Пределы допускаемой абсолютной погрешности установки девиации фазы фазовой модуляции при частоте несущей до 20 ГГц и девиации 1 кГц, рад

±(0,05- ДфФм + 0,01)

Максимальное значение установки коэффициента амплитудной модуляции

Линейная модуляция

Экспоненциальная

модуляция

100 %

40 дБ

Дискретность установки коэффициента амплитудной модуляции

0,1 %

0,01 дБ

Максимальный коэффициент амплитудной модуляции

99 %

40 дБ

Пределы допускаемой абсолютной погрешности установки коэффициента линейной амплитудной модуляции при частоте модулирующей 1 кГц и частоте несущей до 20 ГГ ц и Кам<80%, проценты

±(0,06 • Кам8) + 2)

Аналоговые виды модуляции с испо (опция B04, B05, B16, B1

льзованием квадратурно 7, C05, C06, C10 или C1

й модуляции 0

Диапазон установки девиации частоты частотной модуляции при частоте несущей до 20 ГГ ц, МГц

опция B04 или B05 опция B16 или B17 опция C05 или C06 опция C10 или C11

от 10 МГц до 3,2 ГГц включ.

св. 3,2 ГГц до 44 ГГц включ.

от 0,0 до 12,5 от 0 до 50 от 0 до 50 от 0 до 50

от 0,0 до 12,5 от 0 до 50 от 0 до 160 от 0 до 320

Диапазон установки частоты модулирующего

сигнала при частотной модуляции, Гц

опция B04 или B05

опция B16 или B17

опция C05 или C06

опция C10 или C11

от 1 до 1,25 • 107 от 1 до 5 • 107 от 1 до 5 • 107 от 1 до 5 • 107

от 1 до 1,25 • 107 от 1 до 5,0 • 107 от 1 до 1,6 • 108 от 1 до 3,2 • 108

Максимальная устанавливаемая девиация фазы фазовой модуляции, рад

10

Диапазон установки частоты модулирующего

сигнала при частотной фазовой модуляции при

частоте несущей до 20 ГГц, Гц

опция B04 или B05

опция B16 или B17

опция C05 или C06

опция C10 или C11

от 1 до 1,25 • 107 от 1 до 5 • 107 от 1 до 5 • 107 от 1 до 5 • 107

от 1 до 1,25 • 107 от 1 до 5,0 • 107 от 1 до 1,6 • 108 от 1 до 3,2 • 108

Наименование характеристики

Значения

Диапазон установки индекса амплитудной мо-

дуляции при частоте несущей до 20 ГГ ц, про

от 0 до 100

центы

Диапазон установки частоты модулирующего

сигнала при амплитудной модуляции, Гц

опция B04 или B05

от 1 до 2,5 • 107

от 1 до 2,5 • 107

опция B16 или B17

от 1 до 1,0 • 108

от 1 до 1,0 • 108

опция C05 или C06

от 1 до 1,0 • 108

от 1 до 3,2 • 108

опция C10 или C11

от 1 до 1,0 • 108

от 1 до 6,4 • 108

Квадратурная модуляция

Ширина полосы частот квадратурной модуля

от 10 МГц до 3,2 ГГц

св. 3,2 ГГц до

ции, не менее, МГц

включ.

44 ГГц включ.

опция B04 или B05

40

40

опция B16 или B17

160

160

опция B04 или B05

160

500

опция B04 или B05

160

1000

1) дБм - дБ относительно 1 мВт;

2) дБн - дБ относительно мощности сигнала (на несущей частоте);

3) дБн/Гц - децибел относительно мощности сигнала (на несущей частоте) для значений,

приведенных к полосе 1 Гц;

4) АРУ - автоматическая регулировка уровня;

5) N - значения из таблицы 5;

6) Лfчм - девиация частоты при частотной модуляции

7) ЛфФМ - девиация фазы при фазовой модуляции

8) Кам - значение коэффициента амплитудной модуляции

Диапазон частот несущей выходного сигнала генераторов

Значение коэффициента N

от 1 МГц до 400 МГц

0,250

от 400,00 МГц до 706,25 МГц

0,125

от 706,25 МГц до 1,4125 ГГц

0,250

от 1,4125 ГГц до 2,8250 ГГц

0,500

от 2,825 ГГц до 5,650 ГГц

1,000

от 5,65 ГГц до 11,30 ГГц

2,000

от 11,3 ГГц до 44,0 ГГц

4,000

Характеристика

Значение

Габаритные размеры модулей, мм, не более М9300А, М9303А, М9405А, M9155CH40

ширина

22

длина

210

высота

130

М9305А, М9314А

ширина

42

длина

210

высота

130

М9312А, М9316А, М9318А

ширина

62

длина

210

высота

130

Масса, кг, не более

М9300А

0,55

М9303А

0,57

М9305А

0,91

М9312А

1,86

М9314А

1,21

М9316А

1,70

М9318А

1,70

М9405А

0,57

M9155CH40

0,40

Условия эксплуатации

температура окружающего воздуха, °С

от +15до +35

относительная влажность, %, не более

80

Наименование

Обозначение

Количество

Генератор сигналов М9383А

1 шт.

Программное обеспечение

1 шт.

Руководство по эксплуатации

1 экз.
