| Номер в госреестре | 84325-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока. Напряжение первичной обмотки трансформатора напряжения создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58У1 с заводскими номерами 20488, 61517, 61507, 61505, 60762, 48793.
Заводские номера нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

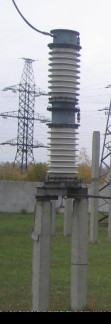

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения
отсутствует.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 20488, 61517, 61507, 61505, 60762, 48793 | |
| Номинальное напряжение первичной обмотки, И1ном, кВ | 220: V3 |
| Номинальное напряжение вторичной обмотки, И1ном, В | 100:V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В • А | 400 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 20488, 61517, 61507, 61505, 60762, 48793) | НКФ-220-58У1 | 6 шт. |
| Паспорт | - | 6 шт. |
Приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
Техническая документация изготовителя
