| Номер в госреестре | 84326-22 |
| Наименование СИ | Пробники тока (токосъемники) |
| Обозначение типа СИ | CSP 9160A |
| Изготовитель | Компания "AMETEK CTS GmbH", Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники тока (токосъемники) CSP 9160A (далее - CSP 9160A) предназначены для измерений тока индустриальных радиопомех, создаваемых техническими средствами в линиях питания, связи и управления.
Принцип действия CSP 9160A основан на взаимодействии первичной и вторичной цепей посредством магнитного поля, наведенного протекающим в первичной цепи током.
Конструктивно CSP 9160A представляет собой трансформатор тока, первичную обмотку которого образует провод цепи, в которой проводятся измерения. Повышающая вторичная обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного тороидального сердечника. Соединение полуобмоток осуществляется за счет контактных площадок, расположенных на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем электрического экранирования вторичной обмотки. Подавление внешних магнитных полей предусмотрено за счет симметричной конструкции.
Корпус CSP 9160A не изолирован. Измерения в неизолированных и высоковольтных сетях не допускаются.

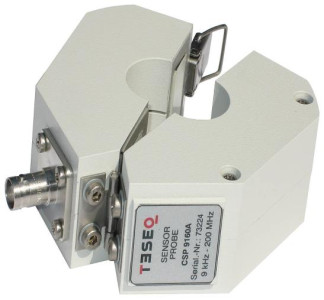

Общий вид CSP 9160A, места пломбировки от несанкционированного доступа и место нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рис. 1.
место для нанесения наклейки «Знак утверждения типа»
поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 200 включ. (до 250 без контроля параметров) |
| Коэффициент преобразования в диапазоне рабочих частот, дБ (1Ом-1) | от 16 до 0 |
| Пределы допускаемой погрешности определения коэффициента преобразования, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,6 |
| Габаритные размеры (длинах ширинах высота), мм, не более | 105х38х80 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре +20° С, % атмосферное давление, кПа | от + 15 до +25 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус CSP 9160A методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Пробник тока (токосъемник) | CSP 9160А | 1 |
| Кейс для хранения | - | 1 |
| Комплект эксплуатационных документов | - | 1 |
| Методика поверки | - | 1 |
приведены в разделе 3 «Описание изделия» документа «Пробник тока (токосъемник) CSP 9160A». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к пробнику тока (токосъемнику) CSP 9160A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10-1 до 1106 Гц
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
