| Номер в госреестре | 84329-22 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | NSLK 81хх |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети NSLK 81хх (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблоков. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в обеспечении объекта (технического средства - источника индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающего на присоединительных зажимах напряжения на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Эквиваленты сети NSLK 81хх выпускаются в следующих модификациях: эквиваленты сети NSLK 8117, NSLK 8127, NSLK 8126, NSLK 8128, NSLK 8163. Они отличаются друг от друга номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.

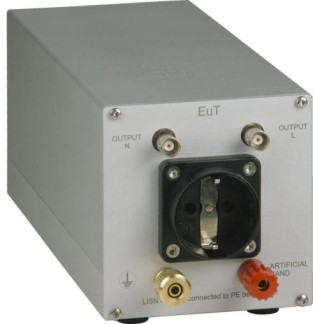

Фотографии общего вида эквивалентов сети приведены на рисунках 1, 2, 3.
Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 4.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| NSLK NSLK 8117 8127 | NSLK NSLK NSLK 8126 8128 8163 | |
| Диапазон рабочих частот, МГц | от 0,009 до 30 | |
| Коэффициент калибровки, дБ, не более | 1,5 | |
| Неравномерность коэффициента калибровки в диапазоне рабочих частот, дБ | ± 1,5 | |
| Количество измерительных каналов | 2 | 4 |
| Развязка между линиями на частотах свыше 150 кГц, дБ, не менее | 40 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| NSLK 8117 | NSLK 8127 | NSLK 8126 | NSLK 8128 | NSLK 8163 | |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 263 х 105 х 108 | 470 х 445 х 145 | 470 х 450 х 190 | 470 х 450 х 370 | 650 х 450 х 480 |
| Масса, кг, не более | 2,9 | 9,5 | 13,0 | 34,2 | 40,8 |
| Параметры электропитания: - максимальное напряжение переменного тока, В | 250 | 400 | |||
| Наименование | Значение | ||
| - максимальное иапряжение постоянного тока, В | 350 | 400 | 630 |
| - частота, Гц | 50/60 | ||
| - максимальный ток, А | 10 | 16 16 32 | 63 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Эквивалент сети NSLK 81хх | NSLK 8117 | 1 (по заказу) |
| NSLK 8127 | 1 (по заказу) | |
| NSLK 8126 | 1 (по заказу) | |
| NSLK 8128 | 1 (по заказу) | |
| NSLK 8163 | 1 (по заказу) | |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в разделе 3 «Подготовка» документа «Эквиваленты сети NSLK 81хх. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от
3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
