| Номер в госреестре | 84342-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОМ-6(10) |
| Изготовитель | Акционерное общество "Кентауский трансформаторный завод" (АО "Кентауский трансформаторный завод"), Республика Казахстан |
| Год регистрации | 2022 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения типа НОМ-6 (10), 3HOM-35 (далее -трансформаторы) предназначены для выработки сигнала измерительной информации для измерительных приборов, цепей автоматики, сигнализации и защиты в электросетях с изолированной нейтралью.
Область применения - высоковольтные подстанции переменного тока промышленной частоты с номинальным напряжением от 3 до 35 кВ включительно.
Описание
Трансформаторы являются однофазными, маслянными и состоят из активной части, бака, крышки с вводами НН и ВН. Активная часть состоит из магнитопровода с обмотками. Трансформаторы серии НОМ - однообмоточные. Трансформаторы серии ЗНОМ - двухобмоточные.
Магнитопровод стержневого типа собран из холодокатанной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Активная часть жестко соединена с крышкой трансформатора. Бак трансформатора сварной круглой формы, состоит из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробку масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора. Для обеспечения уплотнения разъемных частей трансформатора применена маслостойкая резина.
Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40 кВ. Узел крышка-бак, пробка для слива масла пломбируется.

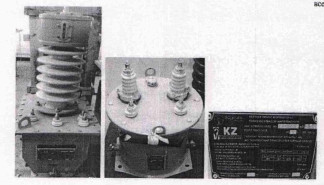

Общий вид трансформатора и маркировка представлены на Рисунке 1.
Основные метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в Таблице 1.
__Таблица 1
| Наименование параметров | Значения | |||
| НОМ-6 | НОМ-Ю | 3HOM-35 | ||
| Класс напряжения, кВ | Описание | 10 | 35 | |
| Номинальное напряжение первичной обмотки, кВ | 3 | 6 | 10 | 35/V3 |
| Номинальное напряжение основной вторичной обмотки : (для измерения или защиты), В | 100 | 100/ л/з | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | - | - | - | 100/3 |
| Предельная мощность, ВА | 240 | 600 | 630 | 1000 |
| Мощность дополнительной обмотки, ВА | - | 100 | ||
| Количество вторичных обмоток: -основных -дополнительных | 1 - | 1 | 1 | 1 1 |
| Класс точности основной | вторичной обмотки для 0,5/l,0/3Jfe^--, измерения ■ | ||||
| Номинальная нагрузка/класс точности | 30/50/150 | 50/80/200 | Шво/зоо: f/g * /£*•/ ^ | Li 50/250/600 •- -> ъ. \ л г. |
| Номинальная частота, Гц | шо % т*.............. | |||
| Диапазон рабочих значений температур, °С | от минус 45 до плюс 45 | ||
| Диапазон значений температуры при транспортировании, °С | от минус 60 до плюс 50 | ||
| Г абаритные размеры, мм | 325x325x440 | 325x325x495 | 448x308x948 |
| Масса, не более, кг | 32 | 34 | 82 |
| Средний срок службы, не менее, лет | 25 | ||
| Климатическое исполнение по ГОСТ 15150-69 | УЗ,УХЛЗ | У1.УХЛ1 | |
Знак утверждения типа средств измерений
Знак утверждения типа наносится на руководство по эксплуатации трансформаторов типографским способом и на боковую панель в виде нестираемой наклейки в соответствии с Правилами утверждения типа, испытаний для целей утверждения типа, метрологической аттестации средств измерений, формы сертификата об утверждении типа средств измерений и установления формы знака утверждения типа.
Комплектность
Комплектность при поставке трансформаторов приведена в таблице 2.
Таблица 2
| № I Наименование | Количество | Примечание |
| 1 Трансформатор напряжения | 1 | |
| 2 ! Руководство по эксплуатации | 1 | |
| -1—*- . 3 Паспорт | 1 |
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-Трансформатор напряжения эталонный;
-Прибор сравнения, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где A-значения измеряемой погрешности;
-Магазины нагрузок Р-3025.
Межповерочный интервал - 8 лет.
средствам измерений
1.ГОСТ 1983-2015 «Трансформаторы напряжения, условия».
2. ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
3. Технические условия завода-изготовителя.
Производитель
АО «Кентауский трансформаторный завод», Республика Казахстан
ЮКО, г. Кентау
Ул. Кожабаева И. 2
Телефон: 8 (72536) 3-59-79
E-mail: ktz@alageum.com
Импортер
АО «Кентауский трансформаторный завод», Республика Казахстан ЮКО, г. Кентау Ул. Кожабаева И. 2
Телефон: 8 (72536) 3-59-79 E-mail: ktz@alageum.com
