Государственный реестр средств измерений

Резервуары вертикальные стальные цилиндрические РВС-514, 84352-22

84352-22
Резервуары вертикальные стальные цилиндрические РВС-514 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 84352-22
Наименование СИ Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ РВС-514
Изготовитель Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская обл., г. Батайск
Год регистрации 2022
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары вертикальные стальные цилиндрические РВС-514 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Заводские номера наносятся на стенки резервуаров аэрографическим способом, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.

Резервуары зав.№№ 61, 62 расположены на территории АО «Газпромнефть-Аэро» филиал «Ахтубинск» по адресу: Астраханская область, г. Ахтубинск, ул. Ахтубинск-7.

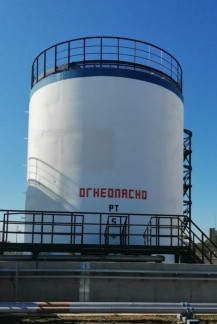

Общий вид резервуаров представлен на рисунках 1-5.

Рисунок 4 - Общий вид резервуаров РВС-514

Лист № 4 Всего листов 6

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

1

2

Тип резервуара

РВС-514

Номинальная вместимость, м3

500

Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %

±0,2

Средний срок службы, лет, не менее

50

Условия эксплуатации:

-    температура окружающего воздуха, оС

-    атмосферное давление, кПа

от - 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы паспортов типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуары вертикальные стальные цилиндрические

РВС-514

2 шт.

Паспорта на резервуары

-

2 экз.

Градуировочные таблицы

-

2 экз.

Сведения о методах измерений

приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-514

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 05.11.2024
