| Номер в госреестре | 84353-22 |
| Наименование СИ | Каналы измерения параметров вибрации, напряжения переменного тока, частоты вращения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Открытое акционерное общество "Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 18.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерения параметров вибрации, напряжения переменного тока, частоты вращения (далее по тексту - каналы) предназначены для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), напряжения переменного тока и частоты вращения в системах диагностики и мониторинга промышленного оборудования.
Принцип действия каналов основан на преобразовании физических параметров контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, аналого-цифровом преобразовании, обработке результатов и передачи измерительной информации на персональный компьютер, ноутбук или планшет (ПК).
Каналы состоят из датчиков вибрации, установок измерительных, ПК и соединительных кабелей.
В качестве датчиков вибрации применяются:
- преобразователи виброизмерительные ВД06А (рег. № 37740-08);
- вибропреобразователи DVA252;
- преобразователи пьезоэлектрические 603V01 (рег. № 79955-20).
В качестве установок измерительных применяют установки измерительные LTR-CEU-1-4 и LTR-EU-2-5 с одним или двумя измерительными модулями LTR25 соответственно (рег. № 78771-20).

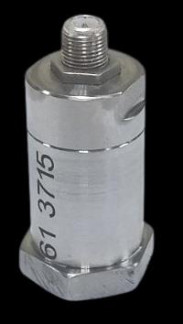

Общий вид датчиков вибрации представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
Общий вид установок измерительных представлен на рисунке 2.
Схемы пломбировки установок измерительных от несанкционированного доступа представлены в описании типа установок измерительных.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, присутствуют, наносится на боковую поверхность каждой установки измерительной и в формуляр типографским способом.
Знак поверки наносится на пломбу-наклейку, устанавливаемую на корпус установок измерительных, в виде оттиска поверительного клейма.
Каналы имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО записано в микроконтроллере установок измерительных и является их неотъемлемой частью. Конструкция установок измерительных исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:
- управление режимами работы;
- вычисления и визуализацию значений измеряемых величин.
Предоставляемый пользователю интерфейс внешнего ПО исключает возможность несанкционированного влияния на внешнее ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Prognoz |
| Номер версии (идентификационный номер) ПО | 008.2 и выше |
| Цифровой идентификатор ПО | недоступен |
Влияние встроенного и внешнего ПО учтено при нормировании метрологических характеристик каналов.
Таблица 2 - Метрологические характеристики канала измерения параметров вибрации
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброускорения на базовой частоте 159,2 Гц, м/с2 | от 0,3 до 300 |
| Диапазон измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с | от 0,3 до 600 |
| Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм | от 3 до 4750 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц | от 2 до 10000 |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц | от 10 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц | от 10 до 200 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения в рабочем диапазоне значений на базовой частоте, % | ±3,0 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения в рабочем диапазоне частот, % | ±3,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения от изменения температуры окружающего воздуха в месте размещения установок измерительных в диапазоне рабочих температур, %/10 °С | ±1 ,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
Таблица 3 - Метрологические характеристики канала измерения напряжения переменного тока
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ напряжения переменного тока, мВ | от 3 до 3000 |
| Диапазон частот напряжения переменного тока, Гц | от 2 до 35000 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, % | ±0,50 |
| Пределы допускаемой дополнительной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока от изменения температуры окружающего воздуха в месте размещения установок измерительных в диапазоне рабочих температур, %/10 °С | ±0,10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
Таблица 4 - Метрологические характеристики канала измерения частоты вращения
| Наименование характеристики | Значение |
| Диапазон измерений частоты сигнала с датчика оборотов, Гц | от 0,05 до 1000 |
| Диапазон показаний, об/мин | от 3 до 60000 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения, % | ±0,10 |
| Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения от изменения температуры окружающего воздуха в месте размещения установок измерительных в диапазоне рабочих температур, %/10 °С | ±0,01 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: | |
| - установок измерительных LTR-CEU-1-4 | от 11 до 24 |
| - установок измерительных LTR-EU-2-5 | от 11 до 30 |
| Потребляемая мощность, Вт, не более | 400 + Nr 10 + N2' 19 |
| Габаритные размеры, мм, не более: - преобразователей виброизмерительных ВД06А: | |
| - высота | 39 |
| - диаметр | 19 |
| - вибропреобразователей DVA252: | |
| - высота | 65 |
| - диаметр | 45 |
| - вибропреобразователей 603 V01: | |
| - высота | 42,2 |
| - диаметр | 18 |
| - установок измерительных LTR-CEU-1-4: | |
| - высота | 50 |
| - длина | 200 |
| - ширина | 150 |
| - установок измерительных LTR-EU-2-5: | |
| - высота | 70 |
| - длина | 200 |
| - ширина | 150 |
| Масса, кг, не более: | |
| - преобразователей виброизмерительных ВД06А | 0,036 |
| - вибропреобразователей DVA252 | 0,140 |
| - вибропреобразователей 603V01 | 0,051 |
| - установок измерительных LTR-CEU-1-4 | 0,500 |
| - установок измерительных LTR-EU-2-5 | 1,000 |
| Условия эксплуатации: - температура окружающего воздуха, °С: | |
| - преобразователей виброизмерительных ВД06А | от -50 до +70 |
| - вибропреобразователей DVA252 | от -60 до +80 |
| - преобразователей пьезоэлектрических 603V01 | от -54 до +121 |
| - установок измерительных LTR-CEU-1-4, LTR-EU-2-5 | от -10 до +50 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
| Примечание - В таблице приняты следующие обозначения: N1 - количество установок измерительных LTR-CEU-1-4; N2 - количество установок измерительных LTR-EU-2-5. |
наносится на боковую поверхность установок измерительных и на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Каналы измерения параметров вибрации, переменного напряжения, частоты вращения, в составе: | 55ДК.411734.001 | 1 шт. |
| Установка измерительная LTR-CEU-1-4 с паспортом | ДЛИЖ.301422.0010-21 | Определяется при заказе |
| Установка измерительная LTR-EU-2-5 с паспортом | ДЛИЖ.301422.0010 | Определяется при заказе |
| Преобразователь виброизмерительный ВД06А с паспортом | ГСПК.402321.031 | Определяется при заказе |
| Вибропреобразователь DVA252 с паспортом | ЛПЦА.433642.060 ЛПЦА.433642.140 | Определяется при заказе Определяется при заказе |
| Преобразователь пьезоэлектрический 603V01 с руководством по эксплуатации | — | Определяется при заказе |
| Кабель коаксиальный | — | Определяется при заказе |
| ПК с программным обеспечением | — | 1 комплект |
| Формуляр | 55ДК.411734.001 ФО | 1 экз. |
| Методика поверки | ОЦСМ 159196-2021 МП | 1 экз. |
приведены в п.3.1.2 формуляра.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Росстандарта от 27 декабря 2018 г. № 2772
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110'1 до 2109 Гц, утвержденная приказом Росстандарта от 29.05.2018 г. № 1053
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31.07.2018 г. № 1621
55ДК.411734.001 ТУ Каналы измерения параметров вибрации, напряжения переменного тока, частоты вращения. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
