| Номер в госреестре | 84354-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" Акционерного общества "Транснефть-Верхняя Волга" (Завод "ТНМ" АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами наземного исполнения, состоящие из 2-х секций.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары зав.№№ 107, 108, 109, 110, 278, 279, 293, 382, 383, 710, 711 расположены на объектах АО «Транснефть - Север», Республика Коми, Г. Ухта, пр-т А.И. Зерюнова, 2/1.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.

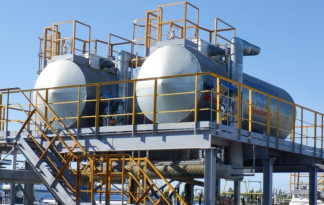

Общий вид резервуаров представлен на рисунках 1-23.
Транснефть
т -.г*.
V- ;
Завод “Транснефтемаш” г. Великие Луки Бак топливный ОП 200.00.00.000 Объем 17+3 м3
Заводской номер Масса 3500 кг
Дата изготовления
Сделано в России А
® да
V
Я
Завод "Транснефтемаш" г. Великие Луки Бак топливный ОП 200.00.00.000 i Объём . 17+3 м3
1 Заводской номер
I ' Масса ■ 3500 кг
Дата изготовления
Сделано в России
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| - 1 секция | 17 |
| - 2 секция | 3 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-20 | 11 шт. |
| Паспорта на резервуары | - | 11 экз. |
| Градуировочные таблицы | - | 11 экз. |
приведены в разделе 8 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
