| Номер в госреестре | 84358-22 |
| Наименование СИ | Газоанализаторы озона |
| Обозначение типа СИ | "МедОзон 254/5" |
| Изготовитель | Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 18.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы озона «МедОзон 254/5» (далее газоанализатор) предназначены для измерений массовой концентрации озона в воздушных и кислородных средах.
Принцип действия газоанализатора основан на поглощении света с длиной волны 254 нм (т.наз. полоса Хартли), характерной для озона, в кювете, заполняемой смесью озона с кислородом или воздухом. Метод измерений основан на методике выполнения измерений «Озон. Методика выполнения измерений концентрации озона в кислороде и воздухе с применением ультрафиолетовой спектрофотометрии» МВИ 11441871-02, аттестованной Ростест-Москва 18 июня 2002 года.
Газоанализатор выполнен по схеме двухлучевого фотометра, в котором второй луч является опорным.
Конструктивно газоанализаторы выполнены в двух вариантах корпусов -настольном или настенном. Вывод информации осуществляется на встроенный 3-х разрядный индикатор (в настенном варианте корпуса может отсутствовать и подключаться по необходимости). Результаты измерений могут также передаваться по последовательному интерфейсу RS-485.
Газоанализатор выпускается в трех модификациях: «МедОзон 254/5а», «МедОзон 254/5б», «МедОзон 254/5в», которые имеют различные диапазоны измерений.
Нанесение знака поверки на газоанализатор не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, вписывается на индивидуальной этикетке, представленной на рисунке 3, и имеет цифровое обозначение.

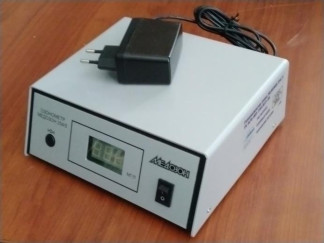

Общий вид газоанализаторов представлен на рисунках 1 и 2.
в)
Пломбирование газоанализатора от несанкционированного доступа не предусмотрено.
Газоанализаторы озона «МедОзон 254/5» поставляются с установленным встроенным программным обеспечением, версия которого идентифицируется при включении газоанализатора путем вывода номера версии ПО на встроенный дисплей газоанализатора. Установленное ПО обеспечивает обработку данных измерений и передачу данных (при необходимости) через канал связи RS485.
Уровень защиты программного обеспечения газоанализаторов «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Photo 2009.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.176 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| «МедОзон 254/5 а» | «МедОзон 254/5б» | «МедОзон 254/5в» | |
| Диапазон измерений массовой концентрации озона, г/м3 | от 2 до 50 | от 0,5 до 30 | от 0,1 до 10 |
| Диапазон показаний массовой концентрации озона, г/м3 | от 2 до 150 | - | - |
| Пределы допускаемой относительной основной погрешности, %, в диапазонах измерений: | |||
| - от 2,0 до 8,0 г/м3 включ. | ±15 | - | - |
| - св. 8,0 до 10,0 г/м3 включ. | ±10 | - | - |
| - св. 10,0 до 50,0 г/м3 | ±20 | - | - |
| - от 0,5 до 3,0 г/м3 включ. | - | ±20 | - |
| - св. 3,0 до 25,0 г/м3 включ. | - | ±10 | - |
| - св. 25,0 до 30,0 г/м3 | - | ±20 | - |
| - от 0,1 до 0,5 г/м3 включ. | - | - | ±20 |
| - св. 0,5 до 7,0 г/м3 включ. | - | - | ±10 |
| - св. 7,0 до 10,0 г/м3 | - | - | ±20 |
| Вариация показаний, в долях от предела допускаемой основной погрешности, не более | 0,5 | ||
| Предел допускаемой дополнительной относительной погрешности в рабочем диапазоне температуры окружающей среды, в долях от предела допускаемой основной погрешности | 0,3 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахвысотахширина), мм, не более | |
| - настольный вариант корпуса | 230x80x200 |
| - настенный вариант корпуса | 300x120x150 |
| Масса, кг, не более | |
| - настольный вариант корпуса | 1,0 |
| - настенный вариант корпуса | 1,0 |
| Параметры электрического питания: | |
| при питании постоянным током, В | от 12 до 24 |
| при питании через адаптер от сети - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 % 50±1 |
| Потребляемая мощность, ВА, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха без конденсации влаги, %, - атмосферное давление, кПа | от +10 до +35 от 10 до 95 от 84 до 106,7 |
наносится на индивидуальную этикетку газоанализатора в виде наклейки согласно рисункам 1, 2, 3, а также на титульный лист паспорта и руководства по эксплуатации 2Е1.550.044 РЭ газоанализатора типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор озона | МедОзон-254/5 | 1 шт. |
| Сетевой блок питания 220 В АС 12(24)В DC | - | 1 шт. |
| Паспорт и руководство по эксплуатации | 2Е1.550.044 РЭ | 1 экз. |
приведены в п.5 «Измерение концентрации озона» в паспорте и руководстве по эксплуатации 2Е1.550.044 РЭ.
ТУ 1470-005-11441871-2009 Газоанализаторы озона «МедОзон-254/5». Технические
условия
