| Номер в госреестре | 84359-22 |
| Наименование СИ | Счетчики воды турбинные |
| Обозначение типа СИ | TU1 |
| Изготовитель | Компания "Itron France SAS", Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 18.01.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды турбинные TU1 (далее-счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 1.2.3685-21, протекающей по напорному трубопроводу при температуре от плюс 5°С до плюс 30°С и рабочем давлении в водопроводной сети не более
2,0 МПа.
Принцип действия счетчиков основан на тахометрическом методе, при котором скорость вращения подвижного элемента, взаимодействующего с потоком жидкости, зависит от ее объемного расхода. Подвижным элементом счетчика является тангенциальная турбинка (далее - турбинка). При постоянном суммировании числа оборотов вращения турбинки счетчик измеряет объем прошедшей через него воды.
Счетчики являются одноструйными и сухоходными. Счетчики состоят из корпуса, в котором расположены струевыпрямитель и измерительная камера, и счетного механизма.
Корпус счетчика изготовлен из медного сплава (латунь или бронза), а входной струевыпрямитель, который одновременно является фильтром и выпрямителем потока, из пластикового материала. В измерительной камере расположена статически и гидродинамически сбалансированная турбинка. Измерительная камера изолирована от счетного механизма герметизирующей пластиной из специального высокопрочного композитного материала. Турбинка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Счетный механизм состоит из магнитной муфты, понижающего редуктора и индикаторного устройства (цифровой и стрелочный указатель барабанного типа). Счетный механизм закрыт пластиковым защитным кожухом.
Счетчики позволяют вести измерения путем непосредственного считывания объема воды с индикаторного устройства в м3 (ролики черного цвета) и десятичных значений м3 (ролики красного цвета).
Счетный механизм оснащен бесконтактным коммуникационным интерфейсом (выходом) Cyble для обеспечения возможности удаленного считывания показаний. Дополнительно, для дистанционного снятия показаний, счетчики могут комплектоваться бесконтактным коммуникационным модулем с интерфейсом Cyble, который обеспечивает точное считывание и дистанционную передачу данных в автоматизированные системы учета.
Счетчики выпускаются модификаций Flodis и Flostar-M, отличающихся номинальным диаметром трубопровода DN, диапазоном измерений объемного расхода, конструктивными особенностями, габаритными размерами.
При установке счетчика на трубопроводе не требуются прямые участки до и после счётчика.

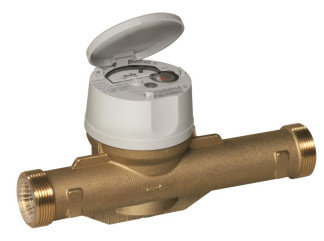

Общий вид счетчиков TU1 Flodis представлен рисунке 1, а счетчиков TU1 Flostar-M на рисунке 2.
Серийный номер счетчика наносится на лицевую поверхность защитного кожуха методом лазерной гравировки, формат номера и место его нанесения показаны на рисунке 3.
В целях предотвращения доступа к элементам конструкции счетчики TU1 пломбируются. Место установки заводской пломбы счетчика TU1 модификации Flostar-M показано на рисунке 3. При производстве на заводе специальная пластиковая пломба наносится поверх головки винта, соединяющего счётный механизм с корпусом счетчика. Пломба не может быть снята без появления видимых повреждений.
Конструкция счётчиков TU1 модификации Flodis с пластиковым защитным кожухом обеспечивает защиту от несанкционированного доступа к счетному механизму и элементам счетчика. Защитный кожух счетного механизма крепиться к корпусу с помощью трех фиксационных ребер (зубцов зацепления), которые обеспечивают надежную фиксацию кожуха и предотвращают возможность его снятия без появления на нем видимых повреждений. Поэтому дополнительное пломбирование для этой модификации не требуется.
Знак поверки наносится в паспорт счётчика и/или в свидетельство о поверке счетчика (в случае его оформления).
б) фланцевое соединение
а) резьбовое соединение
а) счетчик TU1 Flodis б) счетчик TU1 Flostar-M
Рисунок 3 - Место нанесения серийного номера, знака утверждения типа СИ и место установки заводской пломбы на счетчиках Flostar-M
отсутствует.
Таблица 1 - Метрологические характеристики счетчиков TU1 Flodis
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Номинальный диаметр DN | 15 | 20 | 25 | 32 |
| Минимальный Qmin, м3/ч Класс В1) (при вертикальной и других установках) Класс С1) (при горизонтальной установке) | 0,030 0,015 | 0,050 0,025 | 0,070 0,035 | 0,120 0,060 |
| Переходный Qt, м3/ч Класс В (при вертикальной и других установках) Класс С (при горизонтальной установке) | 0,120 0,023 | 0,200 0,038 | 0,280 0,053 | 0,480 0,090 |
| Номинальный Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 |
| Максимальный Qmax, м3/ч | 3,0 | 5,0 | 7,0 | 12 |
| Порог чувствительности, м3/ч, не более Класс В (при вертикальной и других установках) Класс С (при горизонтальной установке) | 0,5 Qmin | |||
| 0,005 | 0,006 | 0,010 | 0,012 | |
| Пределы допускаемой относительной погрешности измерений объема, % в диапазоне расходов: от Qmin до Qt | ±5 | |||
| от Qt до Qmax включ. | ±2 | |
| 1)- здесь и далее классы точности В и С | в соответствии с ГОСТ 50193.1-92 | |
Таблица 2 - Метрологические характеристики счетчиков TU1 Flostar-M
| Наименование характеристики | Значение | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальный диаметр DN | 40 | 50 (65)1) | 65 (80)1) | 80 (100)1) | 100 (150)1) | 150 |
| Минимальный Qmin, м3/ч Класс В (при вертикальной и других установках) Класс С (при горизонтальной установке) | 0,200 0,100 | 0,450 0,090 | 0,120 | 0,180 | 0,300 | 0,600 |
| Переходный Qt, м3/ч Класс В (при вертикальной и других установках) Класс С (при горизонтальной установке) | 0,800 0,150 | 3,00 0,225 | 0,300 | 0,450 | 0,750 | 1,500 |
| Номинальный Qn, м3/ч | 10 | 15 | 20 | 30 | 50 | 100 |
| Максимальный Qmax, м3/ч | 20 | 30 | 40 | 60 | 100 | 200 |
| Порог чувствительности, м3/ч, не более Класс В (при вертикальной и других установках) Класс С (при горизонтальной установке) | 0,5 Qmin | - | ||||
| 0,022 | 0,032 | 0,035 | 0,050 | 0,070 | 0,090 | |
| Пределы допускаемой относительной погрешности измерений объема, % в диапазоне расходов: от Qmin до Qt от Qt до Qmax включ. | ±5 | |||||
| ±2 | ||||||
| ^-изготавливаются по специальному заказу | ||||||
Таблица 3 - Основные технические характеристики счетчиков TU1 Flodis
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Номинальный диаметр DN | 15 | 20 | 25 | 32 |
| Диапазон температур измеряемой среды, °С | от +5 до +30 включ. | |||
| Максимально допустимая (кратковременно до 1 часа) температура измеряемой среды, °С | +50 | |||
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +55 100 от 84 до 106,7 | |||
| Максимальное рабочее давление, МПа (бар) | 1,6 (16) | |||
| Потеря давления при Qmax, МПа, не более | 0,08 | |||
Лист № 5 Всего листов 8
| 1 | 2 | 3 | 4 | 5 |
| Емкость счетного механизма, м3 | 99999,999 | |||
| Цена деления младшего разряда, м3 (дм3) | 0,00002 (0,02) | |||
| Тип присоединительной резьбы счетчика, дюймы | G 3/4” | G 1” | G 1 1/4” | G 1 1/2” |
| Габаритные размеры (длина, ширина, высота), мм, не более | 170;104;92 | 190;123;92 | 260;210;92 | 260;210;92 |
| Масса, кг, не более | 1,0 | 1,3 | 2,0 | 2,2 |
| Средний срок службы, лет | 12 | |||
| Средняя наработка на отказ, ч | 100000 | |||
Таблица 4 - Основные технические характеристики счетчиков TU1 Flostar-M
| Наименование характеристики | Значение | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальный диаметр DN | 40 | 50 (65)1) | 0) W 5 6 | 80 (100)1) | 100 (150)1) | 150 | |
| Диапазон температур измеряемой среды, °С | от +5 до +30 включ. | ||||||
| Максимально допустимая (кратковременно до 1 часа) температура измеряемой среды, °С | +60 | ||||||
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +55 100 от 84 до 106 | ||||||
| Максимальное рабочее давление, МПа (бар) | 1,6(16) | 2 (20) | |||||
| Потеря давления при Qmax, МПа, не более | 0,1 | 0,06 | 0,1 | ||||
| Емкость счетного механизма, м3 | 999999,99 | 9999999,9 | |||||
| Цена деления младшего разряда, м3 (дм3) | 0,0002(0,2) | 0,002 (2) | |||||
| Тип присоединения счетчика | Резьбовое G 1 1/2” | Резь бовое G2” | Флан цевое | Фланцевое | |||
| Габаритные размеры (длина, ширина, высота), мм, не более | 300; 144; 178 | 300; 187; 213 | 300; 210; 221 | 350; 271; 235 | 350; 308; 258 | 450; 380; 317 | |
| Масса, кг, не более | 5,7 | 6,0 | 10,0 | 17,0 | 21,0 | 31,5 | 62,1 |
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка на отказ, ч | 100000 | ||||||
| ^-изготавливаются по специальному заказу | |||||||
наносится на лицевую поверхность защитного кожуха счетчика методом лазерной гравировки и на титульный лист паспорта типографическим способом.
Комплектность средств измерений
Таблица 5 - Комплектность счетчиков воды турбинных TU1
| Наименование | Обозначение | Количество | Примечание |
| Счетчик воды турбинный | TU1 | 1 шт. | Модификации счетчика определяются договором на поставку |
| Паспорт | - | 1 экз. | - |
| Комплект монтажных частей | - | 1 комп. | По заказу |
приведены в разделах 2.2 «Визуальное считывание показаний» паспортов «Счетчики воды турбинные TU1 Flodis» и «Счетчики воды турбинные TU1 Flostar-M».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости. Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. №256 (часть 1)
Техническая документация изготовителя
| Зарегистрировано поверок | 749 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
