| Номер в госреестре | 84362-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Общество с ограниченной ответственностью "Связь Энерго" (ООО "Связь Энерго"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 10 м3.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт оцинкованным листом.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводской номер наносится на маркировочную табличку резервуара (рисунок 1). Резервуар РГС-10 с заводским номером 150 расположен по адресу: Челябинская область, Чебаркульский район, с. Травники, п. Спутник, ЛПДС «Травники», Челябинское НУ АО «Транснефть - Урал».

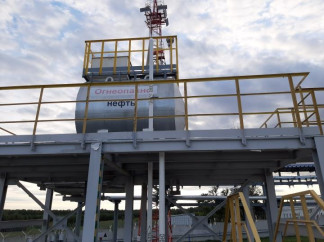

Общий вид резервуара РГС-10 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Общий вид резервуара РГС-10 Пломбирование резервуара РГС-10 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
