Измерители плотности КомпАС-ПЛ, 84363-22

Назначение

Измерители плотности КомпАС-ПЛ предназначены для измерений плотности светлых нефтепродуктов и сжиженных углеводородных газов в резервуарах нефтебаз и АЗС.

Описание

Принцип действия измерителей плотности КомпАС-ПЛ - вибрационный. Резонансная частота колебаний чувствительного элемента датчика плотности, погруженного в жидкость, функционально связана с плотностью жидкости. Для измерения температуры жидкости в датчик плотности встроен преобразователь температуры Pt-1000. Защитный корпус датчика имеет цилиндрическую форму и крепится к концу штанги в форме пустотелой трубы. Штанга проходит через геометрический центр фланца, предназначенного для установки измерителя на ответном фланце горловины резервуара с измеряемой средой. Защитный корпус датчика, штанга и фланец изготовлены из нержавеющей стали и представляют собой неразборную конструкцию. Обработку и преобразование измерительной информации в цифровой выходной сигнал по протоколу RS485 производит электронный блок измерителя, расположенный в силуминовом защитном корпусе, установленном на противоположном от датчика конце штанги.

Измерители плотности КомпАС-ПЛ имеют два измерительных канала — канал измерений плотности и канал измерений температуры. Метрологические характеристики измерительных каналов представлены в таблице 2. В зависимости от диапазона, пределов абсолютной погрешности измерений плотности и максимальной вязкости измеряемой среды измерители КомпАС-ПЛ выпускаются в семи исполнениях. Номер исполнения измерителя КомпАС-ПЛ обозначается цифрами от 1 до 7 и указывается в Паспорте на измеритель.

На шильду защитного корпуса электронного блока измерителя наносятся: название измерителя КомпАС-ПЛ, маркировка взрывозащиты 0 Ex ia 11В T4 Х, степень пыле/влаго защиты корпуса электронного преобразователя IP66, диапазон температуры окружающей среды от минус 55 0С до плюс 80 0С, наименование изготовителя АО «Си Ай С-Контролс», заводской номер измерителя и знак утверждения типа.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на измеритель КомпАС-ПЛ.

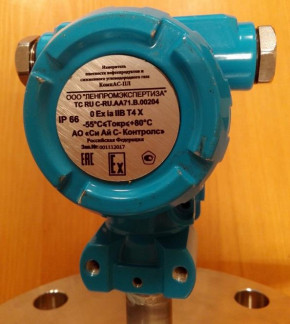

Общий вид и схема пломбировки от несанкционированного доступа к измерителю плотности КомпАС-ПЛ представлен на рисунках 1 и 2.

Программное обеспечение

Измеритель КомпАС-ПЛ функционирует под управлением встроенного программного обеспечения (ПО), разработанного изготовителем и записанного в энергонезависимую память микроконтроллера электронного блока. ПО измерителя предназначено для обработки результатов измерений, а также передачу измеренных параметров по протоколу MODBUS RTU в интерфейсе RS-485 в ПО АРМ оператора и (или) автоматизированные системы учёта и управления. ПО измерителя не разделено на метрологически значимую часть ПО и метрологически не значимую часть ПО и является интегральной частью микропроцессора измерителя. ПО является неотъемлемой частью измерителей.

Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версий ПО можно прочитать при подключении измерителя к персональному компьютеру с установленным программным обеспечением CMS Recorder.

ПО записывается в постоянное запоминающее устройство электронного блока измерителей на этапе производства.

ПО измерителей защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:

-    пломбами изготовителя и поверителя;

-    отсутствием в протоколе обмена команды считывания кода ПО с целью его изменения;

-    изменение кода (перепрограммирование) для измерителей может быть осуществлено только при подключении внешнего программатора к специальному разъему на плате при сервисном обслуживании на заводе-изготовителе и невозможно без вскрытия корпуса и нарушения пломбировки;

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

'аблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и шильду корпуса электронного блока измерителя (рисунок 2).

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе 26.51.52-002-46813010-2016 РЭ «Измерители плотности КомпАС-ПЛ. Руководство по эксплуатации», раздел 4.

Нормативные документы

ТУ 26.51.52-002-46813010-2016 Измеритель плотности КомпАС-ПЛ. Технические условия Государственная поверочная схема для средств измерения плотности, утвержденная Приказом Росстандарта от 01.11.2019 г. № 2603.
