| Номер в госреестре | 84369-22 |
| Наименование СИ | Счетчики турбинные |
| Обозначение типа СИ | НПП БОЗНА-М |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Бугульминский опытный завод Нефтеавтоматики и Метрологии" (ООО НПП "БОЗНА М"), Республика Татарстан, г. Бугульма |
| Год регистрации | 2022 |
| Срок свидетельства | 14.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики турбинные НПП БОЗНА-М (далее по тексту - счетчики) предназначены для измерений объема нефти по ГОСТ Р 51858-2020 «Нефть. Общие технические условия», нефтепродуктов и других жидкостей нейтральных к сталям 20Х13 и 12Х18Н10Т.
Принцип действия счетчиков основан на измерении количества оборотов турбинки вращающейся под действием давления протекающей жидкости. Далее магнитоиндукционный датчик преобразовывает частоту вращения в пропорциональное количество электрических импульсов, блок преобразует электрические импульсы с магнитоиндукционного датчика и индицирует их на дисплее в единицах измерений объема, с возможностью передачи измеренных значений на внешние устройства.
Счетчики выпускаются в модификациях МИГ и НОРД-М отличающихся:
-метрологическими и техническими характеристиками;
-конструктивным исполнением;
В состав счетчиков входят следующие составные части:
- турбинный преобразователь расхода ТПР (далее по тексту - преобразователь расхода или ТПР), в зависимости от исполнения количество лопастей турбинки может быть от 5 до 12;
- магнитоиндукционного датчика НОРД-И2У-02 или НОРД-И2У-04 (далее по тексту
- датчик);
- блок обработки данных «VEGA-03» регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 61709-15 или блок электронный НОРД-Э3М (далее по тексту - блок).

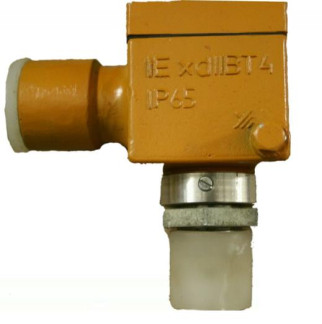

Общий вид преобразователей, блоков, датчиков приведены на рисунках 1 -3.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдике ТПР методом гравировки и блоке методом офсетной печати, и имеют разные идентификационные данные, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и на свинцовую (пластмассовую) пломбу, в виде оттиска клейма поверителя, установленную на внешнюю боковую сторону счетчика с помощью проволоки, проведенной через специальные отверстия в соответствии с рисунком 4. Место пломбирование счетчиков приведено на рисунке 4.
Конструкцией счетчиков не предусмотрено нанесение знака утверждения типа.
Счетчики имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для обработки, индикации и формирования выходных сигналов на основании измеренных значений. ПО встраивается в энергонезависимую память блока. Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля. Изменение ПО через интерфейс пользователя невозможно. Обновления ПО в процессе эксплуатации не предусмотрено.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО доступны для просмотра при включении счетчика и отображаются на дисплее блока.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| VEGA-03 | НОРД-Э3М | |
| Идентификационное наименование ПО | Soft VER 2.02 ***hard 1.20 | Апп 1.2 |
| Номер версии (идентификационный номер) ПО | 2.02 | 2.1 |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и основные технические характеристики Счетчиков приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики счетчиков МИГ
| Наименование характеристики | Значение | ||||||||||
| Модели счетчиков | 32Ш | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 400 |
| Диаметр условного прохода Ду, мм | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 400 | |
| Минимальный расход Qmin, м3/ч | 1,6 | 5,4 | 8,4 | 14,4 | 24 | 36 | 60 | 120 | 220 | 380 | 800 |
| Максимальный расход Qmax, м3/ч | 8 | 27 | 42 | 72 | 120 | 180 | 300 | 600 | 1100 | 1900 | 4000 |
| Пределы допускаемой | |
| относительной | |
| погрешности | |
| измерений объема | |
| жидкости, с блоком | |
| НОРД-Э3М, %, для | |
| диаметров: | |
| Ду<80 мм | ±0,7 |
| Ду>80 мм | ±0,35 |
| - МИГ-32Ш | ±2,5 |
| Пределы | |
| допускаемой | |
| относительной | |
| погрешности | ±0,15 |
| измерений объема | |
| жидкости, с блоком | |
| VEGA-03, % |
Таблица 3 - Метрологические характеристики счетчиков НОРД-М
| Наименование характеристики | Значение | |||||
| Модели счетчиков | 40 | 65 | 80 | 100 | 150 | 200 |
| Диаметр условного прохода Ду, мм | 40 | 65 | 80 | 100 | 150 | 200 |
| Минимальный расход Qmin, м3/ч | 7 | 18 | 28 | 50 | 100 | 180 |
| Максимальный расход Qmax, м3/ч | 35 | 90 | 140 | 250 | 500 | 900 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, с блоком НОРД-Э3М, %, для диаметров: - Ду<80 мм; в диапазоне расходов от Qmin до 0,6-Qmax, м3/ч (вкл.); в диапазоне расходов св. 0,6Qmax до Qmax, м3/ч - Ду>80 мм в диапазоне расходов от Qmin до 0,6Qmax, м3/ч (вкл.); в диапазоне расходов св. 0,6-Qmax до Qmax, м3/ч | ±1,4 ±0,9 ±0,9 ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерений объема жидкости, с блоком VEGA-03, %: | ±0,15 | |||||
Таблица 4 - Основные технические характеристики счетчиков МИГ
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | 220±10 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 30 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С: | |
| - для ТПР и датчика; | от -50 до +50 |
| - блока; | от +5 до +40 |
| относительная влажность, % | до 95 при температуре +30 °С |
| атмосферное давление, кПа | от 84 до 106,7 |
| Температура измеряемого продукты, °С | от +5 до +60 |
| Габаритные размеры Д*Ш*В, мм, не более: | |
| -ТПР | 610x670x585 |
| -датчика НОРД-И2У-02 | 102x70x96 |
| -датчика НОРД-И2У-04 | 102x70x96 |
| -блок «VEGA-03» | 190x206x113 |
| -блок «НОРД-Э3М» | 202x114x78 |
| Масса, кг, не более: | |
| -ТПР | 525 |
| -датчика НОРД-И2У-02 | 1,9 |
| -датчика НОРД-И2У-04 | 1,9 |
| -блок «VEGA-03» | 1,5 |
| -блок «НОРД-Э3М» | 0,8 |
| Среднее время наработки на отказ, ч, не менее | 24 000 |
| Средний срок службы, лет, не менее | 6 |
| Маркировка взрывозащиты | II Gb IIB T4 |
Таблица 5 - Основные технические характеристики счетчиков НОРД-М
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | 220 |
| Потребляемая мощность, Вт, не более | 30 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С: | |
| - для ТПР и датчика; | от -50 до +50 |
| - блока; | от +5 до +40 |
| относительная влажность, % | до 95 при температуре +30 °С |
| атмосферное давление, кПа | от 84 до 106,7 |
| Температура измеряемого продукты, °С | от +5 до +60 |
| Габаритные размеры ДxШxВ, мм, не более, | |
| для: | |
| -ТПР | 430x400x800 |
| -датчика НОРД-И2У-02 | 102x70x96 |
| -датчика НОРД-И2У-04 | 102x70x96 |
| -блок «VEGA-03» | 190x206x113 |
| -блок НОРД-Э3М | 202x114x78 |
| Масса, кг, не более. для: | |
| -ТПР | 147 |
| -датчика НОРД-И2У-02 | 1,9 |
| -датчика НОРД-И2У-04 | 1,9 |
| -блок «VEGA-03» | 1,5 |
| -блок НОРД-Э3М | 0,8 |
| Среднее время наработки на отказ, ч, не менее | 24 000 |
| Средний срок службы, лет, не менее | 6 |
| Маркировка взрывозащиты | II Gb IIB T4 |
наносится типографским методом на титульный лист руководства по эксплуатации и паспорта. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики турбинные | НПП«БОЗНА-М» | 1 шт. |
| Руководство по эксплуатации | БН.10-02, БН.5 - 01 | 1 шт. |
| Паспорт | БН.11-02, БМ.2-2000 | 1 шт. |
приведены в разделе 2 «Использование по назначению» Руководство по эксплуатации.
Приказ Росстандарта от 07.02.2018 г. № 256 (Часть 1, 2) «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 26.51.52-001-29775167-2021 Счетчики турбинные НПП БОЗНА-М. Технические
условия
| Зарегистрировано поверок | 64 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
