Системы измерительные АМКУА-К, 84375-22

Назначение

Системы измерительные АМКУА-К (далее - система) предназначены для измерений объема и температуры нефтепродуктов при его отпуске из средств заправки в воздушные суда, вычислений массы нефтепродукта и регистрации измеренных и вычисленных значений.

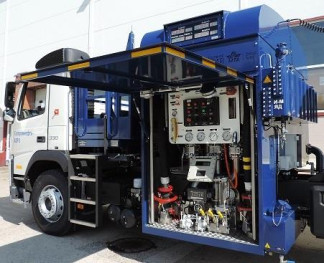

Описание

Принцип работы системы состоит в обработке сигналов от счетчика жидкости и первичного преобразователя температуры и их преобразовании в значение объема и температуры нефтепродукта, вычислении массы нефтепродукта по измеренным значениям объема и температуры нефтепродукта и введенным в систему значениям плотности нефтепродукта и температуры нефтепродукта при измерении его плотности.

При применении систем для измерений массы нефтепродукта, системы реализуют косвенный метод динамических измерений по ГОСТ 8.587-2019. Измерения массы нефтепродуктов проводятся по аттестованной методике измерений.

Система изготавливается в нескольких исполнениях с обозначением АМКУА-К-0Х-0Y-0Z, которые отличаются способом заправки и максимальным расходом при отпуске нефтепродукта (X), типом счетчика жидкости в составе системы (Y), составом канала измерений температуры (Z).

В состав системы входят:

-    счетчик жидкости с датчиком импульсов;

-    средства измерений для измерений температуры нефтепродукта;

-    блок специального контроллера;

-    пульт управления специальным контролером;

-    блок оператора;

-    табло информационное;

-    система регулирования давления;

-    средство фильтрации с устройством газоотделения;

-    трубопроводы с запорной арматурой;

-    один раздаточный рукав со специальным наконечником заправки (для закрытого способа отпуска нефтепродукта в воздушное судно) и/или один раздаточный рукав со специальным пистолетом (для открытого способа отпуска нефтепродукта в воздушное судно) или два раздаточных рукава со специальным наконечником заправки (для закрытого способа отпуска нефтепродукта в воздушное судно).

Исполнения АМКУА-К-01-0Y-0Z предназначены для отпуска нефтепродукта открытым способом в диапазоне расходов от 21,6 до 24 м3/ч (от 360 до 400 л/мин) с применением одного раздаточного рукава.

Исполнения АМКУА-К-02-0Y-0Z предназначены для отпуска нефтепродукта с применением одного раздаточного рукава закрытым способом в диапазоне расходов от 24 до 45 м3/ч (о 400 до 750 л/мин).

Исполнения АМКУА-К-03-OY-OZ предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 75 м3/ч (от 400 до 1250 л/мин) с применением одного раздаточного рукава.

Исполнения АМКУА-К-04-OY-OZ предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 90 м3/ч (от 400 до 1500 л/мин) с применением двух раздаточных рукавов.

Исполнения АМКУА-К-05-OY-OZ предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 150 м3/ч (от 400 до 2500 л/мин) с применением двух раздаточных рукавов.

В составе системы в качестве счетчиков жидкости в исполнениях АМКУА-К-OX-Ol-OZ применяются счетчики жидкости лопастные МКА Master модификаций МКА 2290 Master и МКА 3350 Master, в исполнениях АМКУА-К-0X-02-0Z применяются счетчики жидкости лопастные МКА модификаций МКА 2290 и МКА 3350, в исполнениях АМКУА-К^Х-03-OZ применяются счетчики нефтепродуктов ZC 17 модификаций ZC 17 80/80 и ZC 17 80/150.

Модификации счетчиков жидкости лопастных МКА 3350 Master и МКА 3350, счетчиков нефтепродуктов ZC 17 80/150 применяются только в исполнениях системы АМКУА-К-05-0Y-0Z.

Система, в зависимости от состава канала измерений температуры, обеспечивает измерение температуры нефтепродукта одним из трех способов.

В исполнениях АМКУА-К-OX-OY-O! применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА.

В исполнениях АМКУА-К-0X-0Y-02 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА.

В исполнениях АМКУА-К-0X-0Y-03 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь температуры измерительный серии iTEMP TMT111 (Регистрационный номер 57947-19) с токовым выходным сигналом 4-20 мА.

Токовый выходной сигнал 4-20 мА от преобразователей температуры поступает в блок специального контроллера, где преобразуется в значение температуры нефтепродукта.

Блок специального контроллера (БСК) обеспечивает управления процессом отпуска нефтепродукта.

В состав БСК входят:

-    контроллер СТН-3000-РКУм (Регистрационный номер 59781-20) с программным обеспечением, далее - контроллер;

-    GPRS-роутер;

-    источник стабилизированного питания;

-    нормирующие преобразователи, клеммы, реле.

БСК обеспечивает выполнение следующих функций:

-    обмен информацией с панелью оператора (П0С-10);

-    обмен информацией с пультом управления специальным контроллером;

-    обмен информацией с сервером сбора и передачи данных посредством GPRS-роутера;

-    считывание и обработку результатов измерений от датчика температуры;

-    измерение количества импульсов от счетчика импульсов и их преобразование в значение объема нефтепродукта;

-    вычисление массы нефтепродукта при измерении объема нефтепродукта и введенных в контроллер значениях плотности нефтепродукта и температуры при измерении его плотности;

-    вычисление плотности нефтепродукта для его средней температуры нефтепродукта при наливе;

-    управление процессом отпуска нефтепродукта (прохождение разрешительных процедур до начала отпуска нефтепродукта через систему и запрет на отпуск нефтепродукта по его окончанию);

-    передачу информации на принтер для печати;

-    передачу информации на табло информационное для отображения.

Пульт управления специальным контролером (ПУСК-01) расположен в заправочном модуле на панели управления и обеспечивает выполнение следующих функций:

-    идентификация оператора системы с помощью бесконтактного считывателя карты доступа оператора;

-    отображение информации на показывающем устройстве;

-    ручной ввод с помощью клавиатуры информации в контроллер.

Блок оператора состоит из панели оператора сенсорной (ПОС-10) и принтера.

Панель оператора сенсорная (ПОС-10) предназначена для:

-    отображения заданий на отпуск нефтепродукта;

-    ручного ввода информации в контроллер.

Система регулирования давления предназначена для поддержания постоянного давления при отпуске нефтепродукта.

Средство фильтрации с устройством газоотделения установлено до счетчика жидкости и обеспечивает фильтрацию нефтепродукта и удаление из него газовой фазы.

Трубопроводы с запорной арматурой обеспечивают прохождение нефтепродукта через систему.

При отпуске нефтепродукта из средства заправки в воздушное судно с помощью ПУСК-01 в контроллер вводят плотность нефтепродукта и температуру при измерении плотности нефтепродукта, массу или объем нефтепродукта, необходимые для отпуска в воздушное судно. После прохождения разрешительных процедур и запуска процесса отпуска, нефтепродукт из средства заправки подается через средство фильтрации, оснащенное устройством га-зоотделения, далее через клапан регулятор, счетчик жидкости и раздаточный рукав в воздушное судно. В процессе отпуска нефтепродукта контроллер производит считывание и обработку количества импульсов от счетчика жидкости. Температура нефтепродукта измеряется датчиком температуры и передается в контроллер. Контроллер обеспечивает: обработку результатов измерений от датчика температуры и счетчика жидкости, и вычисление объема и массы нефтепродукта. Кроме того, контроллер производит расчёт среднего значения температуры в процессе налива нефтепродукта.

Система позволяет регистрировать объем, массу, температуру отпущенного нефтепродукта, а также плотность нефтепродукта и температуру нефтепродукта при измерении плотности нефтепродукта, введенные в систему. Система может выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать.

Измеренная и вычисленная информация может храниться в контроллере в течение не менее 31 суток и может быть передана по сети мобильной связи GPRS.

Электропитание блока специального контроллера БСК осуществляется от бортовой сети автомобильного шасси средства заправки. Электропитание блока оператора БО, пульта управления специальным контроллером ПУСК-01 осуществляется от стабилизированного источника питания постоянного тока в составе БСК.

Блок специального контроллера БСК и блок оператора БО устанавливается внутри кабины средства заправки. Преобразователь измерительный PR устанавливается внутри корпуса блока специального контроллера БСК. Остальные составные части устанавливаются на шасси средства заправки.

Места нанесения клейм (наклеек и пломб) на составные части системы изображены на рисунках 9 - 13, внешний вид таблички с заводским номером изображен на рисунке 14.

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО S'"

“НПО АВИАПХНОЛОГИЯ” (*

12Т&50, М«ква, ул. Првнишнц«чэ,д. >9, стр. 1.вт. 2, гчи. VI, мы 5, Тел. +7 C49S) T97-4CMJ7.*

СИСТЕМА ИЗМЕРИТЕЛЬНАЯ

АМКУА-К-05-01-01

ТУ 4213-051-4Э246467-2021

MEASURING SYSTEM

ДАТА ИЗГОТОВЛЕНИЯ:

DATE OF MANUFACTURE:

ЗАВОДСКОЙ НОМЕР:

SERIAL NUMBER:

ДИАПАЗОН РАБОЧИХ РАСХОДОВ, л'мин:

OPERATING FLOWRATE RANGE, L/MIN:

Заводской номер

ДИАПАЗОН ТЕМПЕРАТУР ОКРУЖАЮЩЕЙ СРЕДЫ,°С:

FUEL TEMPERATURE MEASURING RANGE, “С:

ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА, В:

DC POWER SUPPLY VOLTAGE RANGE. V:

ДАВЛЕНИЕ НЕФТЕПРОДУКТА, МПа

FUEL PRESSURE. MPa

Металлическая или пластиковая табличка с заводским номером расположена в заправочном модуле на панели управления. Знак поверки наносят на свидетельство о поверке.

Программное обеспечение

Программное обеспечение системы состоит из программного обеспечения контроллера и программного обеспечения преобразователей температуры.

Программное обеспечение контроллера предназначено для обработки измерительной информации со счетчика жидкости и преобразователя температуры, обработки результатов измерений, индикации результатов измерений на показывающем устройстве, формирования управляющих сигналов на начало и окончание отпуска нефтепродукта. Программное обеспечение контроллера разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Идентификация ПО контроллера проводится с помощью номера версии программного обеспечения, отображаемого на показывающем устройстве пульта управления специального контроллера.

Для защиты от несанкционированного доступа к ПО системы (контроллера) доступ ограничен паролем.

Таблица 1 - Идентификационные данные системы (контроллера)

Защита ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 2.4 руководства по эксплуатации АМКУА-К.000.000 РЭ.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 4213-051-43246467-2021 Системы измерительные АМКУА-К. Технические условия.
