| Номер в госреестре | 84381-22 |
| Наименование СИ | Газосигнализаторы автоматические |
| Обозначение типа СИ | ГСА/АИГ |
| Изготовитель | Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 14.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы автоматические ГСА/АИГ (в дальнейшем - газосигнализаторы) предназначены для контроля зараженности воздуха парами отравляющих и сильнодействующих веществ: зарин, зоман, вещество типа Ух, иприт, люизит, хлор и аммиак.
Газосигнализаторы могут применяться в качестве автономного средства химического контроля воздуха производственных и иных помещений, а также вне помещений для контроля воздуха окружающей среды.
Газосигнализаторы могут быть использованы как в стационарном варианте, так и в переносном.

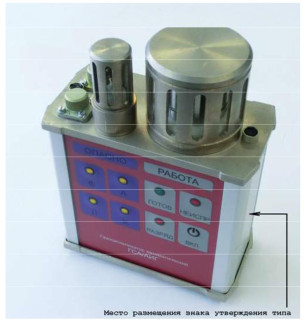

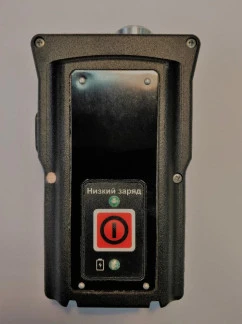

Общий вид газосигнализатора представлен на рисунке 1.
Газосигнализатор работает в режиме непрерывного автоматического контроля воздуха с выдачей светового и звукового сигналов оповещения при появлении в воздухе концентраций паров, превышающих заданные.
Принцип действия газосигнализатора ГСА/АИГ основан на ионизационном и электрохимическом методах.
Газосигнализатор ГСА/АИГ состоит из: преобразователя концентрации ионизационного (служит для обнаружения отравляющих веществ (зарин, зоман, вещество типа Ух, иприт и люизит), преобразователя концентрации (служит для обнаружения отравляющих веществ (аммиак, хлор)), корпуса, внутри которого расположены платы (плата питания, плата коммутирующая и плата управления). В нижней крышке находится батарея аккумуляторная и устройство звуковое. На лицевой панели газосигнализатора расположены светодиоды и кнопка включения и выключения газосигнализатора. Разъем “ПИТАНИЕ” предназначен для заряда аккумуляторной батареи и электропитания газосигнализатора от сети постоянного или переменного тока. Разъем “ОБМЕН” предназначен для вывода информации с датчиков на персональный компьютер.
Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбами ОТК (рисунок 2).
Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано для решения задач обработки и представления данных,
сбора информации с датчиков, отображения данных на персональном компьютере, передачи
по сети RS-485 по протоколу ModbusRTU следующей информации:
- Данных о состоянии прибора;
- Данных о превышении порогов по всем каналам измерения;
- Сообщений об ошибках и предупреждений.
ПО структурно подразделяется на следующие части:
- измерительную часть, которая выполняет измерения показаний различных датчиков и устройств газосигнализатора;
- управляющую часть, которая используя данные полученные от измерительной части ПО и установленные параметры, выполняет управление различными механизмами, обеспечивая требуемую функциональность газосигнализатора.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ID OV |
| Номер версии (идентификационный номер) ПО | 1.18 и выше |
| Цифровой идентификатор CRC | Отображается в формуляре ДКТЦ. 413445.003 ФО |
Влияние встроенного программного обеспечения газосигнализаторов автоматических ГСА/АИГ учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:
- средний: программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (например, с помощью текстового редактора).
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО газосигнализатора и измерительную информацию.
Метрологические и технические характеристики газосигнализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог срабатывания в нормальных климатических условиях, мг/м3: | 6,0 10-2 |
| - парам зарина | |
| - парам зомана | 6,0 10-2 |
| - парам вещества типа Vх | 5,010-2 |
| - парам иприта | 5,0 |
| - парам люизита | 5,0 |
| - парам хлора | 5,0 |
| - парам аммиака | 40,0 |
| Пределы допускаемой относительной погрешности порога срабатывания, % | |
| - парам зарина | ± 20 |
| - парам зомана | ± 20 |
| - парам вещества типа Vх | ± 20 |
| - парам иприта | ± 20 |
| - парам люизита | ± 20 |
| - парам хлора | ± 20 |
| - парам аммиака | ± 20 |
| Время срабатывания газосигнализатора, с, не более | 10 |
| Время выхода на рабочий режим, мин, не более | 5 |
| Наименование характеристики | Значение |
| Последействие газосигнализатора, с, не более: - при пороговых концентрациях зарина и зомана - при пороговых концентрациях вещества типа Vх, иприта, люизита, хлора и аммиака | 30 300 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы от аккумуляторной батареи, ч, не менее | 24 |
| Мощность, потребляемая газосигнализатором при питании от сети, ВА, не более | 0,5 |
| Электропитание газосигнализатора аккумуляторная батарея - напряжение, В сеть переменного тока - напряжение, В - частота, Гц | от 205 до 230 от 205 до 230 от 49 до 51 |
| Средняя наработка на отказ (при работе 12 ч в сутки), ч | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры, мм, не более | 118x60x185 |
| Масса газосигнализатора, кг, не более | 0,9 |
| Условия эксплуатации: - температура, °С зарин, зоман люизит, иприт, вещество типа Ух хлор, аммиак - относительная влажность, % - атмосферное давление, мм рт. ст. | от минус 20 до 40 от 15 до 40 от минус 20 до 40 от 30 до 80 от 730 до 800 |
| Условия транспортирования: - температура, °С - относительная влажность, %, не более | от минус 50 до 50; 80 |
| Условия хранения: - температура, °С - относительная влажность, %, не более | от 5 до 40 80 |
наносится методом штемпелевания на титульный лист Руководства по эксплуатации ДКТЦ.413445.003 РЭ и на боковую сторону корпуса газосигнализатора в виде наклейки.
Комплектность газосигнализатора приведена в таблице 4
Таблица 4 Комплектность газосигнализатора
| Наименование | Обозначение | Количество |
| Газосигнализатор автоматический ГСА/АИГ | ДКТЦ.413445.003 | 1 шт. |
| Устройство зарядное автоматическое | Модель ChALi-220-7.2-500 | 1 шт. |
| Чехол | ДКТЦ.322444.001 | 1 шт. |
| Комплект ЗИП согласно ведомости ЗИП ДКТЦ.413445.003 ЗИ | — | 1 шт. |
| Компакт-диск с программным обеспечением | — | 1 шт. |
| Комплект документации: - руководство по эксплуатации; - формуляр; - методика поверки; - паспорт «Батарея аккумуляторная LI-18650*2»; - паспорт «Автоматическое зарядное устройство ChALi-220-7.2-500» | ДКТЦ.413445.003 РЭ ДКТЦ.413445.003 ФО ДКТЦ.413445.003 МП | 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. |
приведена в документе ДКТЦ.413445.003 РЭ «Газосигнализатор автоматический ГСА/АИГ. Руководство по эксплуатации».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ДКТЦ.413445.003 ТУ Газосигнализатор автоматический ГСА/АИГ. Технические
условия
| Зарегистрировано поверок | 299 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
