| Номер в госреестре | 84384-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область, г. Новокузнецк |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 10 м3.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт оцинкованным листом.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводской номер наносится на обшивку резервуара аэрографическим способом и дублируется на маркировочной табличке (рисунок 1).
Резервуар РГС-10 с заводским номером 6943 расположен по адресу: 452042, Россия, Республика Башкортостан, Бижбулякский район, п. Сухоречка, ул. Центральная, 1 а, НПС «Шкапово», Туймазинское НУ АО «Транснефть - Урал».

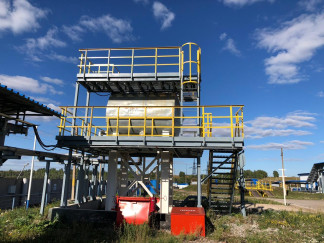

Общий вид резервуара РГС-10 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
им. Н.Е.КРЮКОВА
«лбетыт&вУАЛ щт^яштшт АС'ЧЕРНОЕ ДАВЛЕНИЕ ЕМКОСТИ „
PE3EPBYAPA1 МПг . -РАСЧЕТНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ. «ЧУШп-ЛЬКОЕ ДАВЛЕН^ EWXQCTVI iPuiHPayA.vAV-Mns' . „f< У'
ни.*1НМ\ьиоЕ длвп&ни* яедр^еадтЕЛ» "»Па I VCOi’^lOC Д-фиЕЧИЕ ‘ ,ф£.
iP! Зс.?вУй.г ~ -
г". -,бн№ оою№ев*теья #tf* ’ ^
’ 'it itWTKMfcf1-ЙИнЛ.М'С РЛ&0Ч*.а ' - ' ^5'* '
■ "с '
Рисунок 2 - Общий вид резервуара РГС-10
Пломбирование резервуара РГС-10 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
