| Номер в госреестре | 84396-22 |
| Наименование СИ | Датчики давления микропроцессорные |
| Обозначение типа СИ | СЕНСОР-М |
| Изготовитель | Частное производственно-торговое унитарное предприятие "Белсенсор" (Частное предприятие "Белсенсор"), Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления микропроцессорные СЕНСОР-М (далее - датчики) предназначены для преобразования избыточного давления, разрежения или разности давлений в электрический унифицированный аналоговый выходной сигнал и (или) цифровой выходной сигнал (интерфейс): стандарта RS485 и протокола Modbus RTU. стандарта и протокола l-Wire, стандарта BELL 202 и протокола HART в зависимости от конструктивного исполнения.
Датчики могут применяться в системах автоматического управления, контроля и регулирования производственных процессов.
Описание:
Датчики давления микропроцессорные состоят из пустотелого цилиндрического корпуса, нижняя часть которого заканчивается штуцером для присоединения к месту отбора давления (модели 10, II, 12) . торцевой мембраной (модель 13), модулем разности давлений (модели 25, 26). Внутри корпуса находится пьезо- или тензометрический сенсор давления со встроенным термодатчиком и плата с элементами электрической схемы. К верхней части корпуса любой конструктивной модели может быть прикреплён четырёхконтактный разъём для подключения внешних цепей (исполнение без индикатора), кабель с воздушным каналом (исполнение Г), съёмный индикатор (исполнение И) или встроенный индикатор (исполнение И1).
Под воздействием давления измеряемой среды изменяется сопротивление сенсора давления, что, в свою очередь, приводит к изменению выходной) сшнала прямо пропорционально измеряемому давлению. На плате установлен микропроцессор, который получает информацию о текущей температуре от термодатчика и давлении от сенсора давления. Используя данные о температуре и давлении, микропроцессор вычисляет значение поправки и корректирует выходной сигнал для компенсации нелинейности и иогрешноаи or воздействия температуры. Датчики могут изготавливаться взрывозащишённого исполнения с видом взрывозащиты «Искробезопасная электрическая цепь i» (исполнение Ex, Н. 111).
Программное обеспечение (далее - ПО) датчиков состоит из встроенного и внешнего (прикладного).
Встроенное ПО для датчиков с цифровыми интерфейсами устанавливается в микропроцессор датчиков на стадии производства. Встроенное ПО является метрологически значимым и защищено от преднамеренных и непреднамеренных изменений. Доступ к номеру версии (идентификационному номеру) встроенного 110 m прикладного ПО - в соответствии с интерфейсом.
Прикладное ПО для датчиков с цифровыми интерфейсами состоит из нрофамм WinMaster, Master 1 \V, HMastcr (в зависимости от цифрового интерфейса) и ручного коммуникатора цифровых интерфейсов СЕНСОР-РК. Прикладное ПО не является метрологически значим ы м.
Программное обеспечение (далее - ПО) датчиков состоит из встроенного и внешнего (прикладного).
Встроенное ПО для датчиков с цифровыми интерфейсами устанавливается в микропроцессор датчиков на стадии производства. Встроенное ПО является метрологически значимым и защищено от преднамеренных и непреднамеренных изменений. Доступ к номеру версии (идентификационному номеру) встроенного ПО из прикладного ПО - в соответствии с интерфейсом.
Прикладное ПО для датчиков с цифровыми интерфейсами состоит из программ WinMaster, Masterl W, HMaster (в зависимости от цифрового интерфейса) и ручного коммуникатора цифровых интерфейсов СЕНСОР-РК. Прикладное ПО не является метрологически значимым.
Программа WinMaster предназначена для обмена данными с датчиками с интерфейсом RS485 / Modbus RTU, подключёнными к USB-порту персонального компьютера (далее - ПК) через адаптер CEHCOP-USB / RS485. Программа с адаптером является мастер-устройством сети Modbus и обеспечивает интерфейс пользователя для выполнения команд протокола Modbus RTU и поиска устройств в сети Modbus.
Программа Masterl W предназначена для обмена данными с датчиками с интерфейсом 1-Wire, подключенными к USB-порту ПК через адаптер
CEHCOP-USB / 1W или адаптер DS9490. Программа с адаптером является мастер-устройством сети MicroLAN и обеспечивает интерфейс пользователя для выполнения процедуры поиска устройств 1-Wire в сети и выполнения стандартных и функциональных команд протокола 1-Wire.
Программа HMaster предназначена для обмена данными с датчиками с интерфейсом BELL202 / HART через модем CEHCOP-USB / HART, подключенный к USB-порту ПК. Программа с модемом является главным мастер-устройством сети HART и обеспечивает интерфейс пользователя для выполнения команд протокола HART.
Ручной коммуникатор цифровых интерфейсов СЕНСОР-РК предназначен для обмена данными с датчиками давления микропроцессорными СЕНСОР-М и другими устройствами по интерфейсу и протоколу 1-Wire, по интерфейсу RS485 с протоколом Modbus-RTU, по интерфейсу BELL202 с протоколом HART.
Фотография общего вида датчиков приведена в приложении 1. Место нанесения знака поверки (клейма-наклейки) приведено в приложении 2.
Обязательные метрологические требования:
Обязательные метрологические требования указаны в таблице 1.
| Модель | Описание | Пределы допускаемой основной приведённой погрешности, % диапазона измерений | |||
| Конструктивное | Код чувствительного элемента | верхним предел измерений Р^* | Диапазон изменения выходного сигнала, цифровой | ||
| исполнение | минимум | максимум | интерфейс | ||
| 1 | 0,25 кПа | 1,0 кПа | ±1,0 | ||
| 10 | 2 | 0,4 кПа | 1,6 кПа | ±0,5 ±1,0 | |
| 3 | 100 кПа | 250 кПа | |||
| 11 | 4 | 250 кПа | 600 кПа | 0-5 мА, | ±1.0 |
| 5 | 1,0 МПа | 2,5 МПа | 5-0 мА, | ||
| 6 | 4 МПа | 10 МПа | 4-20 мА, | ||
| 0 | -100 кПа | 4-20 мА с HART, 0,4-2 В, | ±0.5 ±1,0 | ||
| 1 | 1,6 кПа | 6 кПа | 0-10 В, | ±0,25 ±0,5 | |
| 2 | 6 кПа | 25 кПа | 10-0 В, 1-Wire, RS485 (для датчиков с индикатором: исполнения И, И1) | ||
| 12 | 3 | 25 кПа | 100 кПа | ±0,1** | |
| 4 | 160 кПа | 600 кПа | ±0,15** | ||
| 5 | 0,6 МПа | 2,5 МПа | ±0,25 ±0,5 | ||
| 6 | 2,5 МПа | 10 МПа | |||
| 7 | 10 МПа | 40 МПа | |||
| 8 | 25 МПа | 60 МПа | ±0,25 ±0,5 | ||
| л | 25 кПа | 100 кПа | 4-20 мА, 4-20 мА с HART, 0,4-2 В, 1-Wire, | ||
| 13 | 4 | 160 кПа | 600 кПа | ||
| 5 | 0,6 МПа | 2,5 МПа | |||
| 6 | 2,5 МПа | 10 МПа | |||
| 3 | 10 кПа | 40 кПа | RS485 | ±0,5 | |
| 25 | 4 | 25 кПа | 100 кПа | (для исполнения | ±0,25 ±0,5 |
| 5 | 160 кПа | 600 кПа | без индикатора) | ||
| 1 | 0.6 кПа | 2,5 кПа | |||
| 26 | 2 | 1,6 кПа | 6 кПа | ±0,15 | |
| 3 | 6,3 кПа | 40 кПа | ±0,25 | ||
| 4 | 40 кПа | 250 кПа | ±0,5 | ||
| * Нижний предел измерений равен 0. ** Только для датчиков с цифровым интерфейсом 1-Wire или RS485. | |||||
| Примечания: 1 Датчики конструктивных исполнений 25, 26 являются датчиками разности давлений. 2 Датчики конструктивных исполнений 10, 11 и 12 с кодами чувствительного элемента 1, 2, 3,4 могут быть настроены на диапазоны измерений от минус /2 до плюс /2. 3 Допускается настройка диапазона измерений в любых единицах измерений, допущенных к применению согласно Постановлению Совмина Республики Беларусь от 24 ноября 2020 г. № 673. | |||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Допустимая перегрузка давлением и масса датчиков в зависимости от модели указаны в таблице 2.
Таблица 2
| Модель | Допустимая перегрузка давлением, не более | Масса, кг, не более | |
| Конструктивное исполнение | Код чувствительного элемента | ||
| 10 | 1 | 10 кПа | |
| 2 | 10 кПа | ||
| 3 | 400 кПа | ||
| 11 | 4 | 1 МПа | |
| 5 | 4 МПа | ||
| 6 | 15 МПа | ||
| 0 | 150 кПа | ||
| 1 | 50 кПа | ||
| 2 | 80 кПа | ||
| 12 | 3 | 400 кПа | 0,25 |
| 4 | 2,5 МПа | ||
| 5 | 8 МПа | ||
| 6 | 15 МПа | ||
| 7 | 50 МПа | ||
| 8 | ПОМПа | ||
| 3 | 150 кПа | ||
| 13 | 4 | 1 МПа | |
| 5 | 3 МПа | ||
| 6 | 15 МПа | ||
| 3 | 60 кПа | ||
| 25 | 4 | 150 кПа | 0,4 |
| 5 | 1 МПа | ||
| 1 | 160 кПа | ||
| 26 | 2 | 160 кПа | А |
| 3 | 160 кПа | 4 | |
| 4 | 600 кПа | ||
Питание датчиков от источника постоянного тока номинальным напряжением 5 В (для выходного сигнала 0,4-2 В, интерфейсов 1-Wire и RS485) или 24 В (для других сигналов).
Диапазоны температур окружающего воздуха при эксплуатации (по требованию заказчика):
от 5 °С до 50 °С;
от минус 30 °С до плюс 80 °С;
от минус 40 °С до плюс 80 °С (только для датчиков конструктивных исполнений 12 и 25).
Примечание - При снятии показаний с индикатора температура должна быть не ниже минус 30 °С.
Относительная влажность окружающего воздуха до 95 % при температуре 35 °С. Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С:
±0,1 % диапазона измерений;
±0,15 % диапазона измерений (для конструктивного исполнения 10).
По защищённости от воздействия твёрдых частиц, пыли и воды датчики соответствуют степени защиты оболочки по ГОСТ 14254-2015:
IP68 (для исполнения Г);
IP66 (для исполнения И1);
IP65 (для других исполнений).
Датчики без индикатора могут иметь исполнение по взрывозащите «Искробезопасная электрическая цепь i» в комплекте с барьером искрозащиты. Маркировка взрывозащиты ОЕх ia НС Тб Ga X для исполнения Ex, ОЕх ia IIB Тб Ga X для исполнений Н и Н1 соответственно.
Средний срок службы не менее 12 лет.
Средняя наработка на отказ не менее 106000 ч.
Комплектность:
Комплект поставки датчиков указан в таблице 3.
Таблица 3
| Обозначение | Количество | Примечание |
| Датчик СЕНСОР-М | 1 | |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | На 10 датчиков |
| Индикатор И ЛУЯШ.406230.001-ИН | 1 | Для датчиков со съёмным индикатором (исполнение И) |
| Барьер искрозащиты | 1 | Для исполнения Ex, Н, Н1 по заказу |
| Комплект монтажных частей ЛУЯШ.406230.001-КЧ | 1 | По требованию заказчика для исполнения К |
| Адаптер CEHCOP-USB/RS485 и ПО* | 1 | Для датчиков с цифровым |
| Адаптер CEHCOP-USB/1W и ПО* | 1 | интерфейсом, по требованию |
| Модем CEHCOP-USB/HART и ПО* | 1 | заказчика |
| Ручной коммуникатор цифровых интерфейсов СЕНСОР-РК | 1 | |
| * Состав ПО: программа, руководство пользователя, драйвер адаптера (модема). | ||
Место нанесения знака утверждения типа средств измерений
Знак утверждения типа наносится на специальную табличку методом лазерной печати, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Поверка осуществляется по СТБ 8069-2017 «Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки».
Сведения о методиках (методах) измерений: приведено в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;
ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь i»;
методику поверки:
СТБ 8069-2017 «Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки».
Перечень средств поверки:
Микроманометр МКВ-250, диапазон измерений от 0 до 2,5 кПа класс точности 0,02. Манометр избыточного давления грузопоршневой МП-2,5, диапазон измерений от 0 до 250 кПа, классы точности 0,02; 0,05.
Манометр избыточного давления грузопоршневой МП-6, диапазон измерений от 0,04 до 0,6 МПа, классы точности 0,02; 0,05.
Манометр избыточного давления грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, классы точности 0,02; 0,05.
Манометр избыточного давления грузопоршневой МП-600, диапазон измерений от 1 до 60 МПа, классы точности 0,02; 0,05.
Мановакуумметр грузопоршневой МВП-2,5, диапазон измерений от минус 95 до плюс 250 кПа, классы точности 0,02; 0,05.
Калибратор многофункциональный UPS-III, диапазон измерений силы постоянного тока (I) от 0 до 24 мА, пределы допускаемой основной погрешности ±(0,01 % от I + 2 е.м.р.).
Вольтметр универсальный В7-54/3; предел измерений напряжения постоянного тока (U) 2 В. пределы допускаемой основной погрешности ±(0,004 % от U + 20 мкВ); предел измерений напряжения постоянного тока 20 В, пределы допускаемой основной погрешности ±(0,003 % от U + 200 мкВ).
Мера электрического сопротивления Р331, номинальное значение 100 Ом, класс точности 0,01.
Многозначная мера электрического сопротивления (ММЭС) Р3026-1, диапазон от 0,01 до 111111,1 Ом, класс точности 0,002.
Адаптер, модем, ручной коммуникатор, ПО для датчиков с цифровым интерфейсом - указаны в комплектности.
Идентификация программного обеспечения
Идентификационные данные ПО приведены в таблицах 4, 5.
Таблица 4 - Идентификационные данные встроенного ПО
| Цифровой интерфейс датчиков | Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| RS485 / Modbus RTU | - | 1788_МВ_1 W_H.hex | l.x.y* (не ниже 1.0.0) |
| 1-Wire | |||
| BELL202 / HART | |||
| х, у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9. | |||
Таблица 5 - Идентификационные данные прикладного ПО
| Цифровой интерфейс датчиков | Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| RS485 / Modbus RTU | WinMaster | WinMaster.exe | не ниже 1.0.0 |
| 1-Wire | Masterl W | Masterl W.exe | не ниже 1.0.0 |
| BELL202 / HART | HMaster | HMasterV 1.02.exe | не ниже 1.02 |
| Все указанные выше интерфейсы | СЕНСОР-РК | СЕНСОР-РК | не ниже 1.0.5 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:
Датчики давления микропроцессорные СЕНСОР-М соответствуют требованиям ГОСТ 22520-85, ГОСТ 12997-84, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ТУ BY 691433373.001-2012, ТР ТС 020/2011 (декларация о соответствии, регистрационный номер ЕАЭС № BY/112 11 01. ТР020 003 38391 от 27.12.2019, срок действия по 08.12.2024), ТР ТС 012/2011 (сертификат соответствия, регистрационный номер BY/112 02.01.103 00323, срок действия с 29.04.2019 по 28.04.2024).
Производитель средств измерений
Частное производственно-торговое унитарное предприятие «Белсенсор» (Частное предприятие «Белсенсор»)
223051 Минская обл., Минский р-н, п. Колодищи, ул. Минская, 5, оф. 350 Тел./факс (+37517) 508-15-90 www.belsensor.by e-mail: belsensor@mail.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерений /метрологическую экспертизу единичного экземпляра средств измерений БелГИМ
Республика Беларусь, г. Минск. Старовиленский тракт, 93 телефон: +375 17 374-55-01, факс: +375 17 244-99-38 e-mail: info@belgim.by
Приложение: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
В. J1. Гуревич

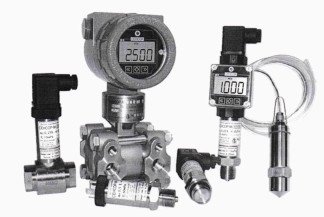

ПРИЛОЖЕНИЕ 1 (обязательное)
Фотографии общего вида средств измерений
Двтчик давления микропроцессорный
ik давления микр
'HCOP-M-2!
•100 кПа ОЕх I
0,25 % -30°с<т^
ЧЛ'БЙ?внсор'^£
.№11212 ^•3 1-€+> Ъ<±.
CEHCOP-M-264-m-t2 Р 0-250 кПа IP66
изм
Вых. RS485 U 3,2-36 В
ПИТ
In ^n°cl!lv ЩN?10198
т/ф +37517 5081590 www belsensor by 2021Г
v1.0.3 1-<+> 2-<-> 3-<A> 4-<B>
ПРИЛОЖЕНИЕ 2 (обязательное)
Схема с указанием места нанесения знака поверки средств измерений
