| Номер в госреестре | 84398-22 |
| Наименование СИ | Амперметры цифровые |
| Обозначение типа СИ | серии S |
| Изготовитель | Jiangsu Sfere Electric CO., LTD., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 21.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры цифровые серии S (далее - амперметры) предназначены для измерений силы постоянного тока, напряжения постоянного тока в режиме измерений силы постоянного тока с использованием внешнего шунта, среднеквадратического значения силы переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Принцип действия амперметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно амперметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Амперметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса амперметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Амперметры выпускаются под торговой маркой ELECNOVA®.
Амперметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.
Структура условного обозначения модификаций амперметров:
□ □ □ □ □ -
S - серия амперметров
S
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока 5 - цепь постоянного тока
I - амперметр
Код габаритного размера:
120 - лицевая панель 120*120 мм, вырез 111*111 мм 96 - лицевая панель 96*96 мм, вырез 91*91 мм 83 - лицевая панель 83*83 мм, вырез 76*76 мм 74 - лицевая панель 74*74 мм, вырез 67*67 мм 50 - лицевая панель 96*48 мм, вырез 91*44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED)
Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SIddd-d и S5Iddd-d) или 3 (для модификаций S3Iddd-d) аналоговых выхода
K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку амперметров любым технологическим способом в виде буквенно-цифрового кода.

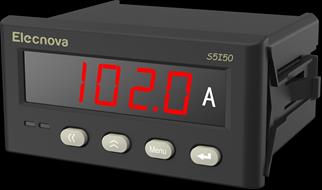

Общий вид амперметров представлен на рисунке 1. Нанесение знака поверки на амперметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.
Амперметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики амперметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО амперметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже: - для модификаций SI50-i, SI120-I, S5I50-n, S5I74-I, S5I83-I, S5I96-I, S5I120-I, S3I120-I | 115А |
| - для модификаций S5I120L-I, S3I120L-I, SI120L-I | 114А |
| - для модификаций SI50Y-I, S5I50Y-I, S5I96Y-I | 1000 |
| - для модификаций SI74-i, SI83-i, SI96-i | 1009 |
| - для модификаций SI74Y-I, SI96Y-I, S5I74Y-I | 1003 |
| - для модификаций S3I74-I, S3I83-I, S3I96-I | 1006 |
| - для модификаций S3I74Y-I | 300B |
| - для модификаций S3I96Y-I | 1008 |
| - для модификаций SI96X-I, S3I96X-I | 1004 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения силы постоянного тока при непосредственном подключении 1н для модификаций S5Iiii-i, А | 1; 5; 10 |
| Номинальное значение входного напряжения постоянного тока в режиме измерений силы постоянного тока свыше 10 А с использованием внешнего шунта U для модификаций S5Innn-^, мВ | 75 |
| Номинальные среднеквадратические значения силы переменного тока частотой от 45 до 65 Гц 1н для модификаций SIiii-i и S3Iiii-i, А | 1; 5 |
| Диапазоны измерений входного сигнала: - силы постоянного тока при непосредственном подключении для модификаций S5Iiii-i, А - напряжения постоянного тока в режиме измерений силы постоянного тока с использованием внешнего шунта для модификаций S5Iiii-i, мВ - среднеквадратического значения силы переменного тока частотой от 45 до 65 Гц для модификаций SIiii-i и S3Iiii-i, А | ±(0,005-1,2) 1н (0,005-1,2)7н ±(0,005-1,2) ин (0,005-1,2)-U, (0,005-1,2)7н |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы и напряжения постоянного тока (для модификаций S5Iiii-i), среднеквадратического значения силы переменного тока (для модификаций SIiii-i и S3Iiii-i), % | ±0,2; ±0,5 |
| Диапазон измерений частоты переменного тока в диапазоне силы переменного тока от 0,157н до 1,27н для модификаций SIiii-i и S3Iiii-i, Гц | от 45 до 65 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SIddd-d и S3Iddd-d, Гц | ±0,01 |
| Выходные аналоговые сигналы | 0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
| Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения силы постоянного тока/среднеквадратического значения силы переменного тока в выходной аналоговый сигнал, % | ±0,5 |
| * Только для модификаций S5Iddd-d. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х - для остальных модификаций - напряжение переменного тока, В - частота переменного тока, Г ц | 24; от 80 до 270 от 80 до 270 от 80 до 270 50/60 |
| Потребляемая мощность, ВА, не более | 5 |
| Габаритные размеры (длина*ширина*глубина), мм, не более: - код габаритного размера 120 - код габаритного размера 83 - код габаритного размера 96 - код габаритного размера 74 - код габаритного размера 50 | 120*120*76 83*83*75 96*96*98 74*74*90 96*48*82 |
| Масса, кг, не более | 0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для амперметров со светодиодным индикатором - для амперметров с жидкокристаллическим индикатором - относительная влажность, %, не более | от -40 до +70 от -25 до +70 93 |
| Средняя наработка на отказ, ч | 160000 |
| Средний срок службы, лет | 25 |
наносится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку амперметров любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Амперметр цифровой серии S | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Краткое руководство по эксплуатации | - | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.
Нормативные документы, устанавливающие требования к амперметрам цифровым серии S
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110"16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот от 1-10-1 до 1106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
| Зарегистрировано поверок | 66 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
