| Номер в госреестре | 84399-22 |
| Наименование СИ | Вольтметры цифровые |
| Обозначение типа СИ | серии S |
| Изготовитель | Jiangsu Sfere Electric CO., LTD., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 21.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры цифровые серии S (далее - вольтметры) предназначены для измерений напряжения постоянного тока, среднеквадратического значения фазного напряжения переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно вольтметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Вольтметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса вольтметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Вольтметры выпускаются под торговой маркой ELECNOVA®.
Вольтметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.
Структура условного обозначения модификаций вольтметров:
□ □ □ □ □ -
S - серия вольтметров
S
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока 5 - цепь постоянного тока
U - вольтметр
Код габаритного размера:
120 - лицевая панель 120*120 мм, вырез 111*111 мм 96 - лицевая панель 96*96 мм, вырез 91*91 мм 83 - лицевая панель 83*83 мм, вырез 76*76 мм 74 - лицевая панель 74*74 мм, вырез 67*67 мм 50 - лицевая панель 96*48 мм, вырез 91*44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED)
Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SUddd-d и S5Uddd-d) или 3 (для модификаций S3Uddd-d) аналоговых выхода
K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку вольтметров любым технологическим способом в виде буквенно-цифрового кода.

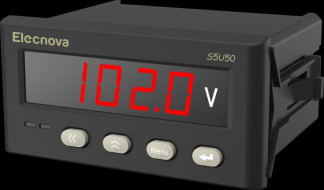

Общий вид вольтметров представлен на рисунке 1. Нанесение знака поверки на вольтметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.
Elccnova
SU74
V
ж) модификации SU83-^ и S5U83-^ з) модификации S3U83-^
Elccnova
SU96
Elccnova
Вольтметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики вольтметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО вольтметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже: - для модификаций SU50-i, SU120-i, S5U50-i, S5U74-i, S5U83-i, S5U96-i, S5U120-i, S3U120-i | 115А |
| - для модификаций S5U120L-i, SU120L-i, S3U120L-i | 114А |
| - для модификаций SU50Y-i, S5U50Y-i, S5U96Y-i | 1000 |
| - для модификаций SU74-i, SU83-i, SU96-i | 1009 |
| - для модификаций SU74Y-i, SU96Y-i, S5U74Y-i | 1003 |
| - для модификаций S3U74-i, S3U83-i, S3U96-i | 1006 |
| - для модификаций S3U74Y-i | 300B |
| - для модификаций S3U96Y-i | 1008 |
| - для модификаций SU96X-i, S3U96X-i | 1004 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения напряжения постоянного тока Ц для модификаций S5Uiii-i | 75 мВ; 100 В; 110 В; 220 В; 1000 В |
| Диапазоны измерений напряжения постоянного тока для модификаций S5Uiii-i, В: - при Ц = 1000 В - при остальных значениях Ц | ±(0,005-1,1)-Цн (0,005-1,1)-Цн ±(0,005-1,2)-Цн (0,005-1,2)-Цн |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока для модификаций S5Uiii-i, % | ±0,2; ±0,5 |
| Номинальные среднеквадратические значения фазного напряжения переменного тока частотой от 45 до 65 Гц Ц для модификаций SUiii-i, S3Uiii-i, В | 100; 220; 380 |
| Диапазон измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUiii-i, S3Uiii-i, В | (0,05-1,2)-Цн |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUiii-i, S3Uiii-i, % | ±0,2; ±0,5 |
| Наименование характеристики | Значение |
| Диапазон измерений частоты переменного тока в диапазоне напряжения переменного тока от 0,15^ U до 1,2- U для модификаций SUiii-i, S3Uiii-i, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SUiii-i, S3Uiii-i, Гц | ±0,01 |
| Выходные аналоговые сигналы | 0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
| Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения напряжения постоянного тока/среднеквадратического значения фазного напряжения переменного тока в выходной аналоговый сигнал, % | ±0,5 |
| * Только для модификаций S5Uiii-i. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х - для остальных модификаций - напряжение переменного тока, В - частота переменного тока, Г ц | 24; от 80 до 270 от 80 до 270 от 80 до 270 50/60 |
| Потребляемая мощность, ВА, не более | 5 |
| Габаритные размеры (длинахширинахглубина), мм, не более: - код габаритного размера 120 - код габаритного размера 83 - код габаритного размера 96 - код габаритного размера 74 - код габаритного размера 50 | 120x120x76 83x83x75 96x96x98 74x74x90 96x48x82 |
| Масса, кг, не более | 0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для вольтметров со светодиодным индикатором - для вольтметров с жидкокристаллическим индикатором - относительная влажность, %, не более | от -40 до +70 от -25 до +70 93 |
| Средняя наработка на отказ, ч | 160000 |
| Средний срок службы, лет | 25 |
наносится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку вольтметров любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр цифровой серии S | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Краткое руководство по эксплуатации | - | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.
Нормативные документы, устанавливающие требования к вольтметрам цифровым серии S
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
| Зарегистрировано поверок | 60 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
