| Номер в госреестре | 84422-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Общество с ограниченной ответственностью "PH-Бузулукское газоперерабатывающее предприятие" (ООО "РН-БГПП"), Оренбургская обл., г. Бузулук |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25 предназначены для измерений объема, а также приема, хранения и отпуска углеводородов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-25, основан на измерении объема углеводородов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-25 представляют собой горизонтальные сварные (полистовое исполнение) сосуды с коническими днищами. Резервуары расположены на железобетонных блоках, оснащены люками-лазами, штуцерами и лестницей для доступа к техническим устройствам, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; штуцерами для дренажа; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Установка резервуаров - наземная.
Резервуары стальные горизонтальные цилиндрические РГС-25 с заводскими номерами V-911A, V-911B, расположены на территории Общества с ограниченной ответственностью «PH-Бузулукское газоперерабатывающее предприятие», ЦПГ-2, Оренбургская обл., Грачевский р-н, Новоникольский с/с, Покровская УКПГ.

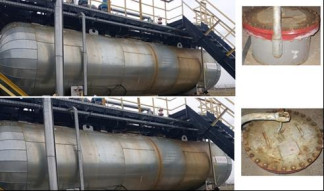

Общий вид резервуаров горизонтальных цилиндрических РГС-25 и горловин представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25
(заводские номера V-911A, V-911B)
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25 не предусмотрено.
Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
МИ 3584-17 «ГСИ. Масса сжиженного углеводородного газа, газового конденсата и широкой фракции легких углеводородов. Методика измерений в резервуарах на предприятиях ПАО "НК "Роснефть". Регистрационный номер ФР.1.29.2018.29286.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
