Государственный реестр средств измерений

Ячейки измерения УКС-РЦ, 84423-22

84423-22
Ячейки измерения УКС-РЦ (далее - ячейки) предназначены для измерений основных электрических параметров (напряжение переменного тока и частота) сигналов контроля рельсовой линии (КРЛ) тональной частоты и сигналов автоматической локомотивной сигнализации (АЛСН и АЛС-ЕН).
Карточка СИ
Номер в госреестре 84423-22
Наименование СИ Ячейки измерения
Обозначение типа СИ УКС-РЦ
Изготовитель Акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (АО "ЭЛАРА"), Чувашская Республика, г. Чебоксары
Год регистрации 2022
Срок свидетельства 24.01.2027
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Ячейки измерения УКС-РЦ (далее - ячейки) предназначены для измерений основных электрических параметров (напряжение переменного тока и частота) сигналов контроля рельсовой линии (КРЛ) тональной частоты и сигналов автоматической локомотивной сигнализации (АЛСН и АЛС-ЕН).

Описание

Принцип действия ячейки основан на преобразовании измеряемых аналоговых сигналов в цифровой сигнал.

Ячейка имеет два изолированных измерительных канала (далее - ИК).

Каждый ИК содержит входную аналоговую схему, содержащую входной управляемый делитель, полосовой предварительный фильтр, входной управляемый усилитель и АЦП, подключенный по изолированному последовательному интерфейсу к сигнальному процессору. Входная аналоговая схема обеспечивает нормализацию входного измеряемого сигнала и его преобразование в цифровую форму для дальнейшей обработки методами цифровой обработки, на основе которых вычисляются значения напряжений гармонических сигналов и частоты. Сопряжение каждого ИК ячейки с внешними устройствами осуществляется через CAN-интерфейс.

Ячейки выпускаются в двух исполнениях 41581-615-00 и 41581-615-00-01, имеющих одинаковые технические и метрологические характеристики, но отличающиеся разрядностью адреса, присвоенного ячейке.

Питание аналоговых частей каждого из ИК осуществляется от индивидуальных изолированных источников 5 В, питающихся от общего внешнего источника электропитания 24 В. Питание цифровых частей обоих ИК осуществляется от общего источника электропитания 3,3 В.

Конструктивно ячейка выполнена в виде платы. На лицевой панели размещены разъёмы IN1 и IN2 для подключения измерительных цепей. На 64-контактный разъём для подключения к объединительной плате шкафа выведены цепи CAN-интерфейса и КРОСС-линии для каждого канала, а также цепи напряжения питания 24 В.

Серийный номер наносится на наклейку типографским способом в виде цифрового кода и устанавливается на боковую поверхность ячейки.

Нанесение знака поверки на ячейки не предусмотрено.

Общий вид ячейки приведён на рисунке 1. Ячейки формируются в комплект. Число ячеек в комплекте определяется поставленной задачей. Комплект ячеек устанавливается в шкаф, закрываемый на ключ, в качестве защиты от несанкционированного доступа.

Пломбирование ячеек не предусмотрено.

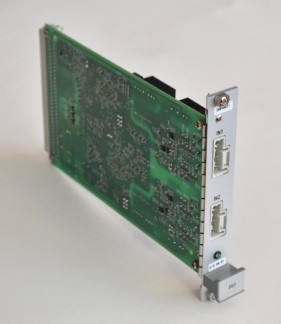

Рисунок 1 - Общий вид ячейки

Программное обеспечение

Программное обеспечение (далее - ПО) состоит только из встроенной в ячейку части ПО, определяющей её функционирование. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой частью является все встроенное ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных измерений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

исполнение

41581-615-00

исполнение

41581-615-00-01

Идентификационное наименование ПО

Яи.НАБП.62.01.29.094

Номер версии (идентификационный номер ПО)

UKS-RC_YI_ 01_03.ldr

UKS-RC_YI_ 01_04.ldr

Цифровой идентификатор ПО

3083dfb9

caf9c66a

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Число ИК

2

Диапазон измерений напряжения переменного тока сигналов синусоидального и модулированного, В

от 0,02 до 450

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %:

-    синусоидального сигнала

-    модулированного сигнала

±5

±10

Значения измеряемых частот, Гц:

-    сигнала автоматической локомотивной сигнализации АЛСН

-    сигнала автоматической локомотивной сигнализации АЛС-ЕН

-    сигнала контроля рельсовой линии КРЛ

25; 50; 75 174,4

475; 525; 575; 625; 675; 725; 775; 825; 875; 925

Пределы допускаемой абсолютной погрешности измерений частоты, Гц

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Входная электрическая ёмкость ИК, пФ, не более

100

Входное сопротивление ИК, МОм, не менее

1,2

Сила тока потребления, А, не более

0,12

Напряжение питания постоянного тока, В

от 18 до 36

Номинальное напряжение питания постоянного тока, В

24

Потребляемая мощность, Вт, не более

3

Средняя наработка на отказ, ч, не менее

69000

Срок службы, лет

20

Типоразмер ячейки

исполнение 3U по ГОСТ Р МЭК 60297-3-101-2006

Масса, кг, не более

0,2

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, %, не более

-    атмосферное давление, кПа (мм рт. ст.)

от +1 до +40 80

от 84 до 106 (от 630 до 795)

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность ячеек

Наименование

Обозначение

Количество

1 Ячейка измерения УКС-РЦ

41581-615-00 или

1 шт.

41581-615-00-01

1 шт.

2 Паспорт

41581-615-00 ПС

1 экз.

3 Руководство по эксплуатации

41581-615-00 РЭ

1 экз. на комплект*

4 Методика поверки

41581-615-00 МП

1 экз. на комплект*

* Число ячеек в комплект формируется по заявке

Сведения о методах измерений

приведены в разделе 2 руководства по эксплуатации 41581-615-00 РЭ

Нормативные документы

Приказ Росстандарта от 29 мая 2018 года №1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»

41581-615-00 ТУ. Ячейка измерения УКС-РЦ. Технические условия
