| Номер в госреестре | 84425-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | KSOHO 2075 |
| Изготовитель | RITZ Instrument Transformers GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока KSOHO 2075 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформаторы состоят из магнитопровода с четырьмя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ) внутренней установки.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы тока KSOHO 2075 с заводскими №№ 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067, 80409068, 80409069, 80409070, 80409071, 80409072, 80409073.
Нанесение знака поверки на трансформатор не предусмотрено.

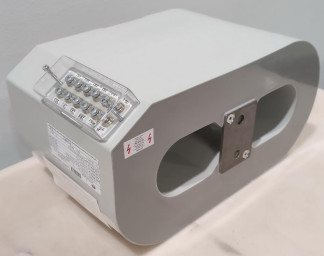

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток, А - для серийных номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 - для серийных номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 | 1500 2000 |
| Номинальный вторичный ток, А | 1 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 - для серийных номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 - для серийных номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 | 0,5S/0,5 0,5S |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 - для серийных номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 - для серийных номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 | 5Р/5Р 5Р/5Р/5Р |
| Номинальная вторичная нагрузка, В • А | 15/15/15/15 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более | 5 |
| Наименование характеристики | Значение |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее - для серийных номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 - для серийных номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 | 10 15 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 110 |
| - Ширина | 170 |
| - Глубина | 220 |
| Масса трансформатора, кг, не более - для заводских номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 | 18 |
| - для заводских номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 | 22 |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | KSOHO 2075 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам тока KSOHO 2075
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в
диапазоне от 0,1/-\/з до 750/л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
