| Номер в госреестре | 84437-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Общество с ограниченной ответственностью "Группа Компаний КВОиТ" (ООО "ГК КВОиТ"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуара - стальной вертикальный цилиндрический, с номинальной вместимостью 2000 м3.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводской номер резервуара наносится аэрографическим способом на стенку резервуара и типографским способом в паспорт.
Резервуар расположен на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

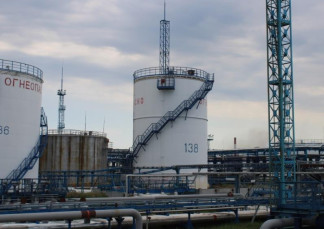

Общий вид резервуара представлен на рисунке 1 .
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 19550 |
| - диаметр | 12330 |
| Рабочая среда | нефтепродукты |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-2000, зав. № 138 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
