| Номер в госреестре | 84438-22 |
| Наименование СИ | Хроматограф жидкостный UltiMate 3000 с масс-спектрометрическим детектором TSQ Fortis |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Thermo Fisher Scientific", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф жидкостный UltiMate 3000 с масс-спектрометрическим детектором TSQ Fortis (далее - хроматограф) предназначен для измерений содержания различных веществ в продуктах питания, пробах почв и воды и других объектах.

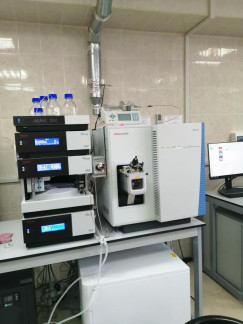

Хроматограф жидкостный UltiMate 3000 с масс-спектрометрическим детектором TSQ Fortis (серийный номер 8175014) укомплектован насосом высокого давления, масс-спектрометрическим детектором TSQ Fortis с тройным квадруполем, с помощью которого проводят разделение и детектирование ионов, диодноматричным детектором для предварительной идентификации веществ с использованием библиотеки спектральных данных и персональным компьютером.
Масс-спектрометрический детектор комплектуется следующими источниками ионизации:
- электроспреем (ESI),
- химической ионизации при атмосферном давлении (APCI).
Детектирование может быть проведено в режимах сканирования по выбранному диапазону масс или селективного ионного детектирования. Детектор TSQ Fortis обладает функцией тандемной масс-спектрометрии, при которой из всего набора ионов выбираются только определенные ионы (называемые родительскими), подверженные распаду. Образовавшиеся из них дочерние ионы сканируются и детектируются.
Пломбирование хроматографа не предусмотрено.
Нанесение знака поверки на хроматограф не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Хроматограф имеет встроенное программное обеспечение Thermo Scientific Xcalibur. Программное обеспечение осуществляет функции:
- установления и контроля режимных параметров хроматографа;
- отслеживания выполнения анализа;
- обработки экспериментальных данных.
Конструкция хроматографа исключает возможность несанкционированного влияния на ПО и измерительную информацию. Данные по ПО выводятся на экран при включении прибора и нажатии на ярлык ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Thermo Scientific Xcalibur |
| Номер версии ПО | не ниже 4.2.47 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового числа, а.е.м. | от 5 до 3000 включ. |
| Чувствительность (отношение сигнал/шум) при дозировании 1 пг левомицетина (отрицательная ионизация в режиме электроспрей, сканирование в режиме мониторинга выбранных реакций при переходе родительского иона с m/z 321 к дочернему иону с m/z 152), не менее | 100:1 |
| Относительное среднее квадратическое отклонение выходного сигнала при автоматическом дозировании, %, не более: - площади пика | 6 |
| - времени удерживания | 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В | 220!2з2з |
| - частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, ВА, не более | 3500 |
| Габаритные размеры, мм, не более: хроматограф: - высота | 1000 |
| - ширина | 420 |
| - длина | 510 |
| детектор: - высота | 680 |
| - ширина | 760 |
| - длина | 840 |
| Условия эксплуатации: - температура окружающей среды, °С | от + 15 до + 27 |
| - относительная влажность воздуха, % | от 40 до 80 (без конденсации) |
нанесение знака утверждения типа на хроматограф не предусмотрено, знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность хроматографа UltiMate 3000 с масс-спектрометрическим детектором TSQ Fortis_
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный | UltiMate 3000 | 1 шт. |
| Масс-спектрометрический детектор | TSQ Fortis | 1 шт. |
| Насос | - | 1 шт. |
| Термостат | - | 1 шт. |
| Автосамплер | - | 1 шт. |
| Компьютер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
отсутствуют. В сфере государственного регулирования измерения выполняют по аттестованным методикам.
Техническая документация фирмы «Thermo Fisher Scientific», Германия ГОСТ 15624-75 Масс-спектрометры. Термины и определения
ГОСТ Р 8.795-2012 ГСИ. Методики идентификации химических веществ методом хромато-масс-спектрометрии. Общие требования
