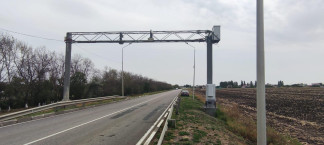

Системы измерений параметров транспортных средств в движении ФОРТИС, 84443-22

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ФОРТИС

Номер версии (идентификационный номер) ПО

не ниже 1.0.1

Цифровой идентификатор ПО

-

Наименование характеристики

ФОРТИС-1

ФОРТИС-2

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени систем с национальной координированной шкалой времени UTC(SU), с

±1

Диапазон измерений общей массы ТС, кг

от N1) х 1000 до N х 20000 и св.3)

от 1000 до 200 0004)

Диапазон измерений массы, приходящейся на группу осей ТС, кг

от G2) х 1000 до G х 20000 и св.3)

-

Максимальная масса, приходящаяся на ось ТС, кг

35 0003)

30 0004)

Минимальная масса, приходящаяся на ось ТС, кг

1 0003)

5004)

Дискретность отсчета измерений массы, приходящейся на ось, кг

13)

104)

Дискретность отсчета измерений общей массы ТС, кг

13)

104)

Пределы допускаемой относительной погрешности измерений общей массы ТС, %

±53),4)

Пределы допускаемой относительной погрешности измерений массы, приходящейся на ось ТС, %

±103)

±114)

Пределы допускаемой относительной погрешности измерений массы,

приходящейся на группу осей ТС, %

±103)

-

Пределы допускаемой относительной погрешности измерений массы, приходящейся на ось в группе осей ТС, %

±113),4)

Пределы допускаемой абсолютной погрешности измерений расстояния между осями ТС, мм

±303)

±254)

Диапазоны измерений габаритных размеров ТС, м длины ширины высоты

от 3 до 323) от 1,6 до 53) от 1,6 до 53)

-

Пределы допускаемой абсолютной погрешности измерений габаритных размеров ТС, мм длины ширины высоты

±6003)

±1003)

±603)

-

Рабочий диапазон скоростей, км/ч:

-    по видеокадрам

-    радарным методом

от 0 до 3505) от 1 до 3505)

Пределы допускаемой погрешности измерения скорости движения ТС

-    при измерении по видеокадрам:

-    абсолютная для скоростей от 0 до 100 км/ч включ., км/ч

-    относительная для скоростей свыше 100 до 350 км/ч, %

-    при измерении радарным методом во всем диапазоне измерений, км/ч

±15)

±15)

±15)

Диапазон скоростей, при которых обеспечивается точность измерений общей массы, массы, приходящейся на ось, на группу осей, на ось в группе осей ТС, габаритных размеров, расстояний между осями, км/ч

от 5 до 1403)

-

Диапазон скоростей, при которых обеспечивается точность измерений общей массы, км/ч

-

от 5 до 1504)

Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м

±6,85)

где 1) - N - количество осей ТС;

2)    - G -количество осей ТС в группе;

3)    - характеристики указаны в соответствии с описанием типа на системы измерений параметров автомобильных транспортных средств в движении UnicamWIM (рег. № 52647-13);

4)    - характеристики указаны в соответствии с описанием типа на системы взвешивания и измерения параметров автомобильных транспортных средств в движении CrossWIM (рег. № 54218-13);

5)    - характеристики указаны в соответствии с описанием типа на комплексы программно-аппаратные «УЛЬТРА» (рег. № 79182-20).

Наименование характеристики

ФОРТИС-1

ФОРТИС-2

Направление движения

-

Двустороннее

Параметры зоны контроля при измерении скорости движения ТС:

-    протяженность, м

-    ширина, м

от 12 до 50 м от 12 до 30 м

Минимальная протяженность контролируемого участка, м

100

Размеры зоны контроля полосы движения при измерении весогабаритных характеристик ТС, м длина ширина

6

4

4.5

3.5

Диапазон температур окружающей среды, при котором поддерживается рабочий диапазон температур шкафа управления, °С

от -40 до +60

Условия эксплуатации:

-    рабочий диапазон температур пьезоэлектрических датчиков, °С

-    рабочий диапазон температур дополнительных внешних модулей, °С

-    относительная влажность воздуха, %

от -40 до +80

от -40 до +60 до 95

Параметры электрического питания от сети переменного тока:

-    напряжение, В

-    частота, Гц

-    потребляемая мощность, В-А, не более

Параметры электрического питания комплексов «УЛЬТРА»:

-    напряжение питания переменного тока частотой (49 - 51) Гц, В

-    потребляемая мощность при измерении скорости движения ТС в зоне контроля, В-А, не более

-    по видеокадрам

-    радарным методом

от 100 до 242 от 45 до 65 1500

от 100 до 240

120

135

230 ±10% 50 ±1

от 100 до 240

120

135

Наименование

Обозначение

Количество

Системы измерений параметров транспортных средств в движении «ФОРТИС»

«ФОРТИС-1» или «ФОРТИС-2»

1 шт.

Динамическое информационное табло

2 шт.*

Руководство по эксплуатации модификация «ФОРТИС-1» модификация «ФОРТИС-2»

РЛНЕ.404512.001 РЭ РЛНЕ.404512.002 РЭ

1 экз.

Паспорт

модификация «ФОРТИС-1» модификация «ФОРТИС-2»

РЛНЕ.404512.001 ПС РЛНЕ.404512.002 ПС

1 экз.

где * - по отдельному заказу
