| Номер в госреестре | 84447-22 |
| Наименование СИ | Микроскопы отсчётные |
| Обозначение типа СИ | МПБ |
| Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 24.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы отсчётные МПБ (далее - микроскопы) предназначены для измерений линейных размеров в отражённом свете, в том числе для измерений диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Микроскопы конструктивно состоят из колонки, стопорного кольца с винтом и тубуса, в котором закреплены окуляр с сеткой или камера и объектив.
Микроскопы изготавливаются следующих модификаций: МПБ-2 В7, МПБ-3 В7, МПБ-3М В7 с окуляром и МПБ-3М В7 с цифровой камерой, которые отличаются диапазонами измерений, ценой деления шкалы сетки объектива согласно таблиц 1, 2 и 3, наличием сменных объективов.
Фокусировка на измеряемом объекте микроскопов модификаций МПБ-2 В7, МПБ-3 В7, осуществляется вручную с помощью диоптрийной настройки объектива.
Фокусировка на измеряемом объекте микроскопов модификаций МПБ-3М В7 осуществляется вручную с помощью фокусировочного механизма.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер и буквенно-цифровые обозначения модификации микроскопа, которые идентифицируют каждый экземпляр, наносятся на корпус микроскопа и состоят из арабских цифр и букв русского алфавита. Надписи маркировки выполнены каплеструйным методом и методом лазерной гравировки.

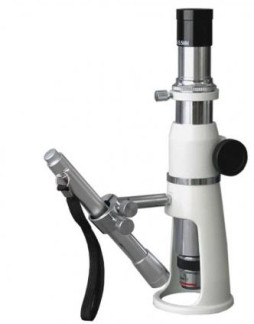

Общий вид микроскопов отсчётных МПБ, обозначение места нанесения заводских номеров и буквенно-цифровых обозначений модификаций представлены на рисунке 1.
Место для нанесения заводских номеров и буквенно-цифровых обозначений модификаций
а) модификация МПБ-3М В7 с окуляром
б) модификации МПБ-3М В7 с цифровой камерой
г) модификация МПБ-2 В7
Рисунок 1 - Общий вид микроскопов отсчётных МПБ, обозначение места нанесения заводских номеров и буквенно-цифровых обозначений модификаций Пломбирование микроскопов от несанкционированного доступа не предусмотрено.
Микроскопы модификации МПБ-3М В7, укомплектованные камерой, оснащаются программным обеспечением (ПО) AmScope, устанавливаемым на персональный компьютер.
ПО предназначено для обработки изображения или видео, полученное с помощью камеры и отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.
ПО устанавливается с установочного компакт-диска, входящего в комплект поставки. Идентификация программного обеспечения осуществляется путем просмотра идентификационных данных во вкладке «Справка» в открытом режиме ПО AmScope на мониторе персонального компьютера.
Уровень защиты ПО и измерительной информации микроскопов от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AmScope |
| Номер версии (идентификационный номер) ПО | не ниже 3.7 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики микроскопов модификаций МПБ-2 В7,
| МПБ-3 В7 | ||
| Наименование характеристики | Значение для модификаций | |
| МПБ-2 В7 | МПБ-3 В7 | |
| Диапазон измерений, мм | от 0 до 6 | от 0 до 3 |
| Цена деления неподвижной шкалы сетки окуляра, мм | 1 | 0,5 |
| Цена деления шкалы барабана микрометрического винта, мм | 0,01 | 0,005 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±0,01 | ±0,005 |
Таблица 3 - Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром
| Наименование характеристики | Значения с применением объектива | ||||
| 2х | 4х | 5х | 10х | 20х | |
| Диапазон измерений, мм | от 0 до 5 | от 0 до 2,5 | от 0 до 2 | от 0 до 1 | от 0 до 0,5 |
| Цена деления шкалы сетки, мм | 0,05 | 0,025 | 0,02 | 0,01 | 0,005 |
| Пределы допускаемой абсолютной погрешности измерений, мм: - при измерении от 0 до 0,2 мм включ. (на любом интервале шкалы); - при измерении св. 0,2 мм до верхнего предела измерений включ.; - при измерении от 0 до 1 мм включ. (на любом интервале шкалы); - при измерении св. 1 мм до верхнего предела измерений включ. | ±0,05 ±0,20 | ±0,025 ±0,05 | ±0,02 ±0,04 | ±0,01 ±0,03 | ±0,005 ±0,015 |
Таблица 4 - Метрологические характеристики микроскопов модификации МПБ-3М В7 с цифровой камерой_
| Наименование характеристики | Значения с применением объектива | ||
| 4х | 10х | 20х | |
| Диапазон измерений, мм | от 0 до 1 | от 0 до 0,4 | от 0 до 0,2 |
| Цена единицы наименьшего разряда, мм | 0,000001 | ||
| Пределы допускаемой абсолютной погрешности измерений, мм | ±0,003 | ||
| МПБ-3 В7 | ||
| Наименование характеристики | Значение для модификаций | |
| МПБ-2 В7 | МПБ-3 В7 | |
| Увеличение окуляра | 20х | 20х |
| Фокусное расстояние окуляра, мм, не более | 12,6 | 12,6 |
| Увеличение объектива | 1х | 2х |
| Фокусное расстояние объектива, мм, не более | 31,5 | 35,1 |
| Диапазон фокусировки окуляра, дптр | ±4 | ±4 |
| Увеличение микроскопа | 20х | 40х |
| Рабочее расстояние до объекта, мм, не более | 62,0 | 51,3 |
| Диаметр поля видимости объекта, мм, не менее | 9 | 5 |
| Габаритные размеры, мм, не более: | ||
| - высота | 155 | 187 |
| - ширина | 50 | 50 |
| - длина | 70 | 70 |
| Масса, кг, не более | 0,6 | 0,6 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, %, не более | 80 | |
| Средний срок службы, лет, не менее | 10 | |
Таблица 6 - Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром__
| Наименование характеристики | Значения с применением объектива | ||||
| 2х | 4х | 5х | 10х | 20х | |
| Увеличение окуляра | 10х | ||||
| Фокусное расстояние окуляра, мм, не более | 25 | ||||
| Увеличение микроскопа | 20х | 40х | 50х | 100х | 200х |
| Рабочее расстояние до объекта, мм | 21,5 | 31,2 | 23,3 | 18,5 | 7,0 |
| Диаметр поля видимости объекта (при использовании окуляра), мм, не менее | 8 | 4,5 | 3,5 | 2 | 0,8 |
| Диапазон фокусировки, мм | 30 | ||||
| Габаритные размеры, мм, не более - высота микроскопа - диаметр основания | 220 63 | ||||
| Масса микроскопа (нетто), кг, не более | 0,65 | ||||
| Масса микроскопа с принадлежностями (брутто), кг, не более | 0,95 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
Таблица 7 - Основные технические характеристики микроскопов модификаций МПБ-3М В7 с цифровой камерой_
| Наименование характеристики | Значения с применением объектива | ||
| 4х | 10х | 20х | |
| Поле зрения камеры, мм, не менее | 1 | 0,4 | 0,2 |
| Рабочее расстояние до объекта, мм | 31,2 | 18,5 | 7,0 |
| Диапазон фокусировки, мм | 30 | ||
| Габаритные размеры, мм, не более: - высота микроскопа - диаметр основания | 220 63 | ||
| Масса микроскопа (нетто), кг, не более | 0,65 | ||
| Масса микроскопа с принадлежностями (брутто), кг, не более | 0,95 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||
| Средний срок службы, лет, не менее | 10 | ||
наносится каплеструйным методом или методом лазерной маркировкой на корпус микроскопа рядом с идентификационными данными микроскопа, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование комплектующих | Обозначение | Количество |
| Микроскоп отсчётный | МПБ | 1 шт. |
| Руководство по эксплуатации | МПБ.00.001 РЭ | 1 экз. |
| Руководство оператора* | МПБ.00.001 РО | 1 экз. |
| Программное обеспечение AmScope, компакт-диск | - | 1 шт. * |
| Осветитель с кронштейном, элементы питания ААА (2 шт.) | - | 1 комплект ** |
| Объект-микрометр для отражённого света | - | 1 шт. ** |
| Ключ | - | 1 шт. ** |
| Сменные объективы 2х, 4х, 5х, 10х, 20х | - | 1 шт.** |
| * Поставляется для микроскопов модификации МПБ-3М В7 с цифровой камерой. ** Поставляется по индивидуальному заказу для микроскопов модификаций МПБ-3М В7 с окуляром и МПБ-3М В7 с цифровой камерой. | ||
приведены в разделе 2 Использование по назначению. Руководства по эксплуатации «Микроскопы отсчётные МПБ».
ТУ 26.70.22.150-001-11548758-20 «Микроскопы отсчётные МПБ. Технические условия»
