| Номер в госреестре | 84448-22 |
| Наименование СИ | Счётчики аэрозольных частиц |
| Обозначение типа СИ | Particles Plus |
| Изготовитель | Particles Plus Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 24.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики аэрозольных частиц Particles Plus (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Принцип действия счётчиков - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности зарегистрированного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке, в котором размещены оптикоаналитическая система и электронные компоненты. Прокачка анализируемой пробы через кювету осуществляется с помощью насоса.
Счётчики выпускаются в виде различных серий, моделей и исполнений, различающихся диапазонами измерений и показаний, конструктивными особенностями и опциями (таблица 1). В зависимости от исполнения наименование модели может содержать дополнительные цифровые и буквенные символы.
Таблица 1 - Обозначение моделей
| Серия | Модель | Нижняя граница первого канала регистрации размеров частиц, мкм | Количество каналов регистрации размеров частиц | Номинальный объёмный расход пробы, дм3/мин | Располо жение насоса |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 2000 | 2301 | 0,3 | 2 или 4 | 2,83 | внешний |
| 2501 | 0,5 | ||||
| 2310 | 0,3 | 2 или 4 | 28,3 | ||
| 2510 | 0,5 | ||||
| 3000 | 3301 | 0,3 | 6 | 2,83 | встроенный |
| 3501 | 0,5 | ||||
| 3310 | 0,3 | 6 | 28,3 | ||
| 3510 | 0,5 | ||||
| 5000 | 5301 5301-AQM 5302-AQM | 0,3 | 6 | 2,83 | внешний / встроенный |
| 5501 | 0,5 |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 |
| 6000 | 6301 | 0,3 | 6 | 2,83 | встроенный |
| 6310 | 0,3 | 28,3 | |||
| 6510 | 0,5 | ||||
| 6350 | 0,3 | 50 | |||
| 6550 | 0,5 | ||||
| 6300 | 0,3 | 100 | |||
| 6500 | 0,5 | ||||
| 7000 | 7301 7301-AQM 7302-AQM | 0,3 | 6 | 2,83 | встроенный |
| 7501 | 0,5 | ||||
| 8000 | 8303 | 0,3 | 3 | 2,83 | встроенный |
| 8503 | 0,5 | ||||
| 8306 | 0,3 | 6 | |||
| 8506 | 0,5 | ||||
| 9000 | 9301 | 0,3 | 6 | 2,83 | внешний / встроенный |
| 9501 | 0,5 | ||||
| 9510 | 0,5 | 28,3 | внешний |
Управление счётчиками серий 2000, 3000, 9000 осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения; счётчиками серий 5000, 6000, 7000, 8000 - с помощью сенсорного дисплея, персонального компьютера посредством специализированного программного обеспечения или посредством веб-интерфейса. Сигнализация состояния и режимов работы счётчиков серий 2000, 3000, 9000 осуществляется с помощью световых индикаторов на передней панели.
Передача данных осуществляется по интерфейсам связи: для серий 2000, 3000, 9000 -RS-232 / RS-485, опционально: Ethernet, USB, модуль WiFi; для серий 5000, 6000, 7000, 8000
- Ethernet, USB, опционально: RS-232 / RS-485, модуль WiFi.
Электрическое питание для серии 2000 осуществляется от сети постоянного тока; для серий 3000, 5000, 6000, 7000, 8000, 9000 - от сети переменного тока через блок питания. Серии 6000, 7000, 8000 дополнительно имеют аккумуляторную батарею.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров. В сериях 5000, 6000, 7000, 8000 предусмотрена оценка массовой концентрации аэрозольных частиц по размерным фракциям. Серии 5000, 7000, 8000 имеют возможность подключения внешнего термопринтера для вывода результатов измерений на печать, серия 6000 имеет встроенный термопринтер.
Счётчики серий 5000, 6000, 7000, 8000 могут оснащаться датчиком температуры и влажности для оценки параметров окружающей среды. Счётчики серий 5000 и 7000 исполнения AQM дополнительно оснащаются датчиками для оценки содержания углекислого газа CO2 (модели 5301-AQM и 7301-AQM) и летучих органических соединений (модели 5302-AQM и 7302-AQM).

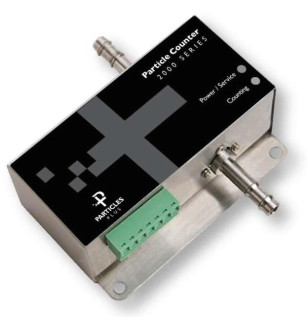

Общий вид счётчиков изображён на рисунках 1 и 2. Пломбировка корпуса осуществляется с помощью наклейки на винт, скрепляющий корпус. Идентификация осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается наименование модели с её исполнением, заводской номер, дополнительно может быть указана дата выпуска. Знак поверки наносится на свидетельство о поверке в случае его оформления.
б) серия 3000
II
в) серия 5000
г) серия 6000
Счётчики имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО (в том числе веб-интерфейс) используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Автономное ПО «Р240» (для серий 2000, 3000, 9000) и «IMS» (для серий 5000, 6000, 7000, 8000) используется для управления счётчиками. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014
- «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для встроенного ПО серий 2000, 3000, 9000 | Значение для встроенного ПО серий 5000, 6000, 7000, 8000 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.Х | 01.Х.Х |
Таблица 3 - Метрологические характеристики
Значение
Наименование характеристики
Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм3
от 0 до 1,8-105 от 0 до 1,8-104
от 0 до 3,6-105
от 0 до 3,6-104
от 0 до 2,4-104 от 0 до 1,8-104
- серия 2000 (модели 2301, 2501)
- серия 2000 (модели 2310, 2510)
- серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель 6301), серия 7000, серия 8000, серия 9000 (модели 9301, 9501)
- серия 3000 (модели 3310, 3510), серия 6000 (модели 6310, 6510), серия 9000 (модель 9510)
- серия 6000 (модели 6350, 6550)
- серия 6000 (модели 6300, 6500)_
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3
от 10 до 1,8-105 от 10 до 1,8-104
от 10 до 3,6-105
от 10 до 3,6-104
от 10 до 2,4-104 от 10 до 1,8-104
- серия 2000 (модели 2301, 2501)
- серия 2000 (модели 2310, 2510)
- серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель 6301), серия 7000, серия 8000, серия 9000 (модели 9301, 9501)
- серия 3000 (модели 3310, 3510), серия 6000 (модели 6310, 6510), серия 9000 (модель 9510)
- серия 6000 (модели 6350, 6550)
- серия 6000 (модели 6300, 6500)_
Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, %_
±20
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный объёмный расход отбираемой пробы, дм3/мин - серия 2000 (модели 2301, 2501), серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель 6301), серия 7000, серия 8000, серия 9000 (модели 9301, 9501) - серия 2000 (модели 2310, 2510), серия 3 000 (модели 3310, 3510), серия 6000 (модели 6310, 6510), серия 9000 (модель 9510) - серия 6000 (модели 6350, 6550) | 2,83±0,14 28,3±1,4 50,0±2,5 |
- серия 6000 (модели 6300, 6500)
100±5
Продолжение таблицы 4
| 1 | 2 |
| Параметры электрического питания: - серия 2000 | |
| - напряжение сети постоянного тока, В | от 9 до 30 |
| - серии 3000, 5000, 6000, 7000, 8000, 9000 | |
| - напряжение сети переменного тока, В | 230±23 |
| - частота сети переменного тока, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | |
| - серия 2000, 3000 | 3 |
| - серия 6000 | 145 |
| - серия 5000, 7000, 8000, 9000 | 30 |
| Габаритные размеры, мм, не более - серия 2000 | |
| - высота | 38 |
| - ширина | 93 |
| - длина | 45 |
| - серия 3000 | |
| - высота | 115 |
| - ширина | 140 |
| - длина | 245 |
| - серия 5000 | |
| - высота | 253 |
| - ширина | 57 |
| - длина | 133 |
| - серия 6000 (модели 6301, 6310, 6510) | |
| - высота | 233 |
| - ширина | 221 |
| - длина | 206 |
| - серия 6000 (модели 6350, 6550, 6300, 6500) | |
| - высота | 233 |
| - ширина | 221 |
| - длина | 340 |
| - серия 7000 | |
| - высота | 239 |
| - ширина | 97 |
| - длина | 132 |
| - серия 8000 | |
| - высота | 311 |
| - ширина | 130 |
| - длина | 108 |
| - серия 9000 | |
| - высота | 127 |
| - ширина | 90 |
| - длина | 44 |
Лист № 7 Всего листов 9
| 1 | 2 |
| Масса, кг, не более | |
| - серия 2000 | 0,28 |
| - серия 3000 | 3,7 |
| - серия 5000 (модели 5301, 5501) | 1,18 |
| - серия 5000 (модели 5301-AQM, 5302-AQM) | 1,8 |
| - серия 6000 (модели 6301, 6310, 6510) | 6,6 |
| - серия 6000 (модели 6350, 6550, 6300, 6500) | 11,4 |
| - серия 7000 (модели 7301, 7501) | 1,18 |
| - серия 7000 (модели 7301-AQM, 7302-AQM) | 1,8 |
| - серия 8000 | 1,0 |
| - серия 9000 | 0,73 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +30 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 18000 |
наносится на корпус счётчиков с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность счётчиков
| Наименование | Обозначение | Количество |
| Счётчик аэрозольных частиц Particles Plus 1) | - | 1 шт. |
| Автономное ПО 2) | 1 экз. | |
| Комплект принадлежностей 3) | - | 1 комп. |
| Комплект эксплуатационной документации 3) | - | 1 комп. |
| с дополнительными устройствами. автономное ПО «P240»; для серий 5000, ционной документации согласовываются | ||
| 1) Счётчики могут поставляться в комплекте 2) Для серий 2000, 3000, 9000 поставляется 6000, 7000, 8000 - автономное ПО «IMS». 3) Комплекты принадлежностей и эксплуата при заказе. | ||
приведены в руководствах по эксплуатации на счётчики аэрозольных частиц Particles Plus: для серии 2000 в пп. 2 - 4; для серии 3000 в пп. 2 - 3; для серии 5000 в пп. 2 - 10; для серии 6000 в пп. 2 - 10; для серии 7000 в пп. 2 - 10; для серии 8000 в пп. 2 - 10; для серии 9000 в пп. 2 - 4; для всех серий исполнения AQM в пп. 2 - 10.
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
| Зарегистрировано поверок | 226 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
