| Номер в госреестре | 84463-22 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | Закрытое акционерное общество "Трест Севзападэнергомонтаж" (ЗАО "Трест СЗЭМ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема мазута, а также для его приема и хранения.
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня их наполнения.
Резервуары представляют собой металлический сосуд, состоящий из цилиндрической стенки с теплоизоляцией, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуаров имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуары снабжены площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуаров имеются смотровой (световой) люки и вентиляционные патрубки.
Серийный номер в виде буквенно-цифровых значений нанесен на цилиндрическую стенку резервуаров аэрографическим способом и на паспорт типографским способом.
Резервуары стальные вертикальные цилиндрические РВС-400 с серийными №№ 1 и 2 расположен на производственной площадке Уфимской ТЭЦ-3, 450045, Республика Башкортостан, г. Уфа.
Нанесение знака поверки на средство измерений не предусмотрено.

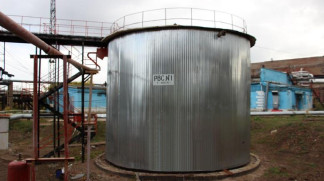

Общий вид резервуаров представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического
РВС-400 серийный № 2
Пломбирование резервуаров не предусмотрено.
отсутствует
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота резервуара | 6929 |
| - диаметр резервуара по нижнему поясу | 8480 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальный цилиндрический серийный № 1, серийный № 2 | РВС-400 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
приведены в п. 3.6 «Определение объема мазута в резервуаре» паспорта на резервуар
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
