| Номер в госреестре | 84464-22 |
| Наименование СИ | Блоки регистрации измерительные БРИЗ-КС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Опытный завод № 31 Гражданской авиации" (АО "Опытный завод № 31 Гражданской авиации"), Московская обл., г. Щелково |
| Год регистрации | 2022 |
| Срок свидетельства | 24.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки регистрации измерительные БРИЗ-КС (далее - блоки БРИЗ-КС) предназначены для измерений продольной (горизонтальной) силы растяжения при определении коэффициента сцепления на взлетно-посадочной полосе.
Принцип действия блоков БРИЗ-КС заключается в преобразовании деформации упругого элемента датчика, вызванной действием приложенной силы, в электрический сигнал.
Блок БРИЗ-КС состоит из блока регистрации и измерений, весоизмерительного датчика с наклеенными на нем тензорезисторами, датчика определения наличия магнитного поля, основанного на эффекте Холла, необходимого для определения скорости движения и пройденного расстояния.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется блоком БРИЗ-КС по соединительному кабелю. Приложенная сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в блок регистрации измерений для аналого-цифрового преобразования, обработки и индикации результата.
Силовводящие элементы обеспечивают условия силовведения и монтажа.

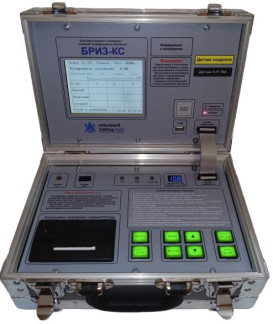

Блок регистрации и измерений содержит дисплей, принтер и элементы управления.
Блок регистрации имеет USB-порт для передачи данных на съемный носитель.
Знак поверки на блоки БРИЗ-КС не наносится.
Заводской номер указывается на фирменной табличке, расположенной на боковой поверхности блока регистрации и измерений.
В блоках регистрации измерительных БРИЗ-КС используется встроенное программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации. Опционально может быть установлено автономное ПО для отображения результатов измерений на персональном компьютере.
Идентификация программы: идентификационное наименование и номер версии ПО отображается на дисплее при включении блока регистрации.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВАТЛ.41245 |
| Номер версии (идентификационный номер) ПО* | 01 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН (кгс) | от 0,1 до 1,0 (от 10,20 до 101,97) |
| Пределы допускаемой приведенной погрешности измерений силы, %* | ±1 |
| * Нормирующий коэффициент Хн равен верхнему пределу диапазона измерений силы | |
| Наименование характеристики | Значение |
| Габаритные размеры весоизмерительного датчика (длина; ширина; высота), мм, не более | 70; 64; 22 |
| Габаритные размеры блока регистрации и измерений (длина; ширина; высота), мм, не более | 320; 220; 155 |
| Масса весоизмерительного датчика, кг, не более | 1,3 |
| Масса блока регистрации и измерений, кг, не более | 5,0 |
| Условия эксплуатации: - весоизмерительного датчика: - диапазон рабочих температур, оС - относительная влажность воздуха при температуре 25 °С и ниже без конденсации влаги, %, не более - блока регистрации и измерений: - диапазон рабочих температур, оС - относительная влажность воздуха при температуре 25 °С и ниже без конденсации влаги, %, не более | от -30 до +40 80 от +5 до +35 80 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9,5 до 14,4 |
| Вероятность безотказной работы за 2000 ч | 0,98 |
| Средний срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с маркировкой изготовителя, закрепленную на блоке регистрации и измерений, фотохимическим способом.
Таблица 4 - Комплектность блоков БРИЗ-КС
| Наименование | Обозначение | Количество |
| Блок регистрации измерительный | БРИЗ-КС | 1 шт. |
| Руководство по эксплуатации | ГАВР.411124.001РЭ | 1 экз. |
| Паспорт | ГАВР.411124.001ПС | 1 экз. |
приведены в разделе 2 ГАВР.411124.001РЭ Блоки регистрации измерительные БРИЗ-КС. Руководство по эксплуатации.
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № 2498
Технические условия ГАВР.411124.001 ТУ Блоки регистрации измерительные БРИЗ-КС и БРИЗ-КС-01
