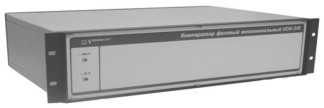

Компараторы фазовые многоканальные VCH-315 ЯКУР.411146.018, 84465-22

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Setup.exe

Номер версии (идентификационный номер) ПО

2.20.04.100

Цифровой идентификатор ПО

F98BA5D7

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Наименование характеристики

Значение

Номинальные значения частот синусоидальных входных сигналов, МГц

5; 10; 100

Диапазон значений напряжения входных сигналов частотой 5, 10 и 100 МГц на нагрузке (50±1) Ом, В

от 0,8 до 1,2

Число измеряемых каналов

8

Вносимая компаратором нестабильность частоты (среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты входного сигнала при максимальной разности частот входных сигналов ±5,0-10-9), не более:

-    для интервала времени измерений 1 с

-    для интервала времени измерений 10 с

-    для интервала времени измерений 100 с

-    для интервала времени измерений 1000 с

-    для интервала времени измерений 1 ч

-    для интервала времени измерений 1 сут

6,0 10-14 2,0 10-14

3.010-15

5.010-16

3.010-16 1,0 10-16

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

-    напряжение постоянного тока, В

220+22

50±1

27±5

Потребляемая мощность:

-    от сети питания переменного тока, В-А, не более

-    от источника постоянного тока, Вт, не более

40

40

Масса, кг, не более

10

Габаритные размеры (высотахширинахглубина), мм, не более

140x483x312

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность при температуре воздуха 25 °С, %

от + 5 до + 40 от 70 до 106,7 до 80

Пониженная предельная температура, °С

минус 50

Повышенная предельная температура, °С

плюс 50

Средняя наработка на отказ, ч, не менее

25000

Наименование

Обозначение

Количество

1 Компаратор фазовый многоканальный VCH-315 ЯКУР.411146.018

ЯКУР.411146.018

1 шт.

2 Комплект ЗИП-О:

2.1 Вставка плавкая ВП2Б-1В 2 А

0Ю0.481.005 ТУ-Р

6 шт.

3 Делитель мощности

ZFSC-2-1W+

2 шт.

4 Кабель сетевой

SCZ-1

1 шт.

5 Кабель соединительный ВЧ

ЯКУР.685670.154

4 шт.

6 Кабель соединительный ВЧ

ЯКУР.685670.154-01

2 шт.

7 Кабель RS-232

ЯКУР.685670.026

1 шт.

8 Кабель интерфейсный

USB2.0 AM/BM-1,8M

1 шт.

9 Руководство по эксплуатации

ЯКУР .411146.018РЭ

1 экз.

10 Формуляр

ЯКУР. 411146.018Ф0

1 экз.

11 Программа «Компаратор фазовый многоканальный». Руководство оператора

RU.ЯКУР.00106-01 34 01

1 экз.

12 Программа обработки измерений частотных компараторов Analyser. Инструкция пользователя

RU.ЯКУР.00053-01 90 01

1 экз.

13 Программное обеспечение на компакт-диске:

13.1    Программа «Компаратор фазовый многоканальный»

13.2    Программа обработки измерений частотных компараторов Analyser

RU.ЯКУР.00106-01

RU.ЯКУР.00053-01

1 экз. 1 экз.

14 Ящик укладочно-транспортный

ЯКУР.323361.034

1 шт.
