| Номер в госреестре | 84472-22 |
| Наименование СИ | Установки вибрационные поверочные |
| Обозначение типа СИ | ZET 424 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки вибрационные поверочные ZET 424 (далее по тексту - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), при проведении поверки и калибровки виброизмерительных преобразователей, виброметров и других средств измерений контроля параметров вибрации. Виброустановки соответствуют рабочим эталонам 1-го разряда согласно Приказа Росстандарта № 2772 от 27.12.2018 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» и ГОСТ 8.137-84 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении».
Принцип действия виброустановок основан на воспроизведении параметров синусоидальной или случайной вибрации и определении коэффициента преобразования поверяемого и/или калибруемого виброизмерительного преобразователя методом сравнения с эталонным вибропреобразователем.
Автоматический режим позволяет предварительно задавать частоту и уровень сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их амплитудно-частотные характеристики (АЧХ), определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
В состав виброустановок входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации. Основными узлами, входящими в состав виброустановок являются:
- вибростенд с усилителем мощности;
- блок управления виброустановки;
- эталонный канал измерения параметров вибрации (вибропреобразователь с выходом по напряжению или заряду).
Состав виброустановок конфигурируется по модульному принципу и включает, в зависимости от требований, следующие вибростенды: TV 50018, TV 51110, TV 51110-С, TV 51110-AC, TV 52120, 4808, 396С11, APS-113-AB, ZET и стенд УДАР-1. С вибростендами используются усилители мощности следующих типов: DA 200, ВАА 500, BAA 500-T, 2719, 2100E21-C, APS-125.
Принцип действия вибростенда основан на преобразовании энергии электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации определяются эталонными вибропреобразователями, входящие в эталонный канал, закрепленными на вибростоле вибростенда. Измерительные сигналы с выхода эталонного канала поступают на вход блока управления.
Блок управления виброустановки представляет собой контроллер для формирования испытательных сигналов и измерений параметров вибрации. В качестве блока управления используются контроллеры следующих типов: контроллеры сбора данных многоканальные ZET 02X, ZET 03X (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 74502-19), анализатор спектра ZET 017-U (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39236-08), анализатор спектра А-19 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35402-07), система управления вибростендами ZET 017-U (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49742-12).
В качестве эталонного канала измерения параметров вибрации (вибропреобразователя с выходом по напряжению или заряду), для контроля воспроизводимых параметров вибрации, в составе виброустановок могут использоваться следующие типы: ZET ET01, ZET ET02, ZET ET03, ZET ET04, которые отличаются коэффициентом преобразования и диапазонами рабочих частот.
Виброустановки могут комплектоваться предварительными усилителями ZET 440 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58918-14).
Нанесение знака поверки на виброустановки не предусмотрено.
Сведения о заводском номере виброустановки содержаться в формуляре типографским способом в числовой форме. На составные части виброустановки (вибростенд, усилитель мощности, блок управления и предварительный усилитель) нанесена маркировка способом наклеек, которые содержат информацию в буквенно-числовой форме о наименовании предприятия-изготовителя, наименовании изделия, знаке утверждения типа средства измерений, заводском номере изделия и год изготовления.

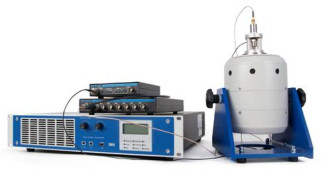

Общий вид виброустановок представлен на рисунке 1.
I
in
• • •
Пломбирование корпусов составных частей виброустановок предусмотрено в виде разрывных голографических наклеек. Пример пломбировки от несанкционированного доступа представлен на рисунке 2.
Для работы на виброустановках используется автономное программное обеспечение (далее - ПО), которое обеспечивает задание параметров вибрации, дистанционное управление работой вибростенда по локальной сети, отображение хода испытаний в удобном для пользователей виде, подготовку отчётов, анализ данных, сохранение результатов измерений в базу данных.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ZETLAB |
| Номер версии (идентификационный номер) ПО | Не ниже 2021.03.15 |
| Цифровой идентификатор ПО | 6c8fa28942b3337e79341d74e44ecca0 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики виброустановки в комплекте с вибростендом
TV 50018
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 | от 0,1 до 400 |
| Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с | от 0,1 до 1000 |
| Диапазон воспроизведения и измерений виброперемещения (размах), мм | от 0,1 до 5 |
| Диапазон рабочих частот, Гц | от 20 до 10000 |
| Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95 %, в | |
| поддиапазонах частот: | |
| от 20 до 800 Гц включ. | ±2 |
| св. 800 до 2000 Гц включ. | ±3 |
| св. 2000 до 5000 Гц включ. | ±4 |
| св. 5000 до 8000 Гц включ. | ±5 |
| св. 8000 до 10000 Гц | ±6 |
| Опорные частоты, Г ц | 100, 160 |
| Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при | ±0,8 |
| доверительной вероятности P = 0,95, %, на опорных частотах |
| Наименование характеристики | Значение |
| Относительный коэффициент поперечного движения вибростола, в диапазонах частот, %, не более: от 20 до 800 Гц включ. | 5 |
| св. 800 до 2000 Гц включ. | 7 |
| св. 2000 до 5000 Гц включ. | 10 |
| св. 5000 до 10000 Гц | 15 |
| Коэффициент гармоник виброускорения в диапазонах частот, %, не более: от 20 до 30 Гц включ. | 15 |
| св. 30 до 10000 Гц | 5 |
| Тип встроенного эталонного канала | ZET ET01, ZET ET02 |
| Уровень вибрационного шума на столе вибростенда, м/с2, не более | 0,03 |
Таблица 3 - Метрологические характеристики виброустановок в комплекте с вибростендами TV 51110-С и TV 51110-АС
| Наименование характеристики | Значение | |||
| TV 51110-С | TV 51110-АС | |||
| Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 | от 0,1 до 240 | от 0,1 до 160 | ||
| Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с | от 0,1 до 1200 | |||
| Диапазон воспроизведения и измерений виброперемещения (размах), мм | от 0,1 до 4 | от 0,1 до 25,4 | ||
| Диапазон рабочих частот, Гц | от 10 до 20000 | от 1 до 20000 | ||
| Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при | ||||
| доверительной вероятности P = 0,95 %, в поддиапазонах частот: от 1 до 20 Гц | - | ±3 | ||
| от 10 до 20 Гц включ. | ±3 | - | ||
| св. 20 до 800 Гц включ. | ±2 | ±2 | ||
| св. 800 до 2000 Гц включ. | ±3 | ±3 | ||
| св. 2000 до 5000 Гц включ. | ±4 | ±4 | ||
| св. 5000 до 10000 Гц включ. | ±5 | ±5 | ||
| св. 10000 до 20000 Гц | ±6 | ±6 | ||
| Опорные частоты, Г ц | 100, 160 | |||
| Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, | ±0,5 | |||
| %, на опорных частотах | ||||
| Относительный коэффициент поперечного движения вибростола, в диапазонах частот, %, не более: | ||||
| от 1 до 20 Гц | - | 10 | ||
| от 10 до 20 Гц включ. | 10 | - | ||
| св. 20 до 800 Гц включ. | 5 | 5 | ||
| св. 800 до 2000 Гц включ. | 7 | 5 | ||
| св. 2000 до 5000 Гц включ. | 10 | 5 | ||
| св. 5000 до 10000 Гц включ. | 15 | 10 | ||
| св. 10000 до 20000 Гц | 20 | 20 | ||
| Наименование характеристики | Значение | |||
| TV 51110-С | TV 51110-АС | |||
| Коэффициент гармоник виброускорения в диапазонах частот, %, не более: | ||||
| от 1 до 20 Гц | - | 5 | ||
| от 1 0 до 20 Гц включ. | 7 | - | ||
| св. 20 до 2000 Гц включ. | 5 | 2 | ||
| св. 2000 до 5000 Гц включ. | 7 | 2 | ||
| св. 5000 до 10000 Гц включ. | 10 | 2 | ||
| св. 10000 до 20000 Гц | 15 | 10 | ||
| Тип встроенного эталонного канала | ZET ET01 | |||
| Уровень вибрационного шума на столе вибростенда, м/с2, не более | 0,03 | |||
Таблица 4 - Метрологические характеристики виброустановок в комплекте с вибростендами
TV 51110 и TV 52120
| Наименование характеристики | Значение | |
| TV 51110 | TV 52120 | |
| Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 | от 0,1 до 440 | от 0,1 до 750 (1960*) |
| Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с | от 0,1 до 1000 | |
| Диапазон воспроизведения и измерений виброперемещения (размах), мм | от 0,1 до 13 | от 0,1 до 15 |
| Диапазон рабочих частот, Гц | от 5 до 7000 | |
| Доверительные границы относительной погрешности | ||
| воспроизведения и измерений виброускорения при | ||
| доверительной вероятности P = 0,95, %, в диапазонах частот: | ||
| от 5 до 20 Гц включ. | ±3 | |
| св. 20 до 800 Гц включ. | ±2 | |
| св. 800 до 2000 Гц включ. | ±3 | |
| св. 2000 до 5000 Гц включ. | ±4 | |
| св. 5000 до 7000 Гц | ±5 | |
| Опорные частоты, Г ц | 100, 160 | |
| Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, | ±1,0 | |
| %, на опорных частотах | ||
| Относительный коэффициент поперечного движения вибростола, в диапазонах частот, %, не более: | ||
| от 5 до 20 Гц включ. | 10 | |
| св. 20 до 800 Гц включ. | 5 | |
| св. 800 до 2000 Гц включ. | 7 | |
| св. 2000 до 5000 Гц включ. | 10 | |
| св. 5000 до 7000 Гц | 15 | |
| Коэффициент гармоник виброускорения в диапазонах частот, %, не более: | ||
| от 5 до 20 Гц включ. | 7 | |
| св. 20 до 7000 Гц | 5 | |
| Тип встроенного эталонного канала | ZET ET01, ZET ET02 | |
| Уровень вибрационного шума на столе вибростенда, м/с2, не более | 0,03 | |
| *При использовании резонансной балки, устанавливаемой на вибростенд (поставляется по согласованию с | заказчиком) | |
| Наименование характеристики | Значение | |
| 4808 | 396C11 | |
| Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 | от 0,1 до 700 | от 0,1 до 400 |
| Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с | от 0,1 до 650 | от 0,1 до 500 |
| Диапазон воспроизведения и измерений виброперемещения (размах), мм | от 0,05 до 12,7 | от 0,05 до 10 |
| Диапазон рабочих частот, Гц | от 5 до 10000 | от 0,5 до 20000 |
| Доверительные границы относительной погрешности | ||
| воспроизведения и измерений виброускорения при | ||
| доверительной вероятности P = 0,95, %, в диапазонах частот: | ||
| от 0,5 до 20 Гц | - | ±3 |
| от 5 до 20 Гц включ. | ±3 | - |
| св. 20 до 800 Гц включ. | ±2 | ±2 |
| св. 800 до 2000 Гц включ. | ±3 | ±3 |
| св. 2000 до 5000 Гц включ. | ±4 | ±4 |
| св. 5000 до 10000 Гц включ. | ±5 | ±5 |
| св 10000 до 20000 Гц | - | ±6 |
| Опорные частоты, Г ц | 100, 160 | |
| Доверительные границы относительной погрешности | ||
| воспроизведения и измерений виброускорения, виброскорости | ±0,5 | |
| и виброперемещения при доверительной вероятности P = 0,95, | ||
| %, на опорных частотах | ||
| Относительный коэффициент поперечного движения | ||
| вибростола, в диапазонах частот, %, не более: | ||
| от 0,5 до 20 Гц | - | 10 |
| от 5 до 20 Гц включ. | 10 | - |
| св. 20 до 800 Гц включ. | 5 | 5 |
| св. 800 до 2000 Гц включ. | 7 | 7 |
| св. 2000 до 5000 Гц включ. | 10 | 10 |
| св. 5000 до 10000 Гц включ. | 15 | 15 |
| св. 10000 до 20000 Гц | - | 20 |
| Коэффициент гармоник виброускорения в диапазонах частот, | ||
| %, не более: | ||
| от 0,5 до 20 Гц | - | 7 |
| от 5 до 20 Гц включ. | 7 | - |
| св. 20 до 2000 Гц включ. | 5 | 5 |
| св. 2000 до 5000 Гц включ. | 7 | 7 |
| св. 5000 до 10000 Гц включ. | 10 | 10 |
| св. 10000 до 20000 Гц | - | 15 |
| Тип встроенного эталонного канала | ZET ET01, ZET ET02 | ZET ET01 |
| Уровень вибрационного шума на столе вибростенда, м/с2, не более | 0,03 | |
Таблица 6 - Метрологические характеристики виброустановок в комплекте с вибростендом APS 113-AB и длинноходовым стендом ZET
| Значение | ||
| Наименование характеристики | APS 113-AB | Длинноходовой стенд ZET |
| Длина хода подвижной части вибростенда (размах), мм | 158 | 250 |
| Диапазон рабочих частот, Гц | от 0,1 до 200 | от 0,1 до 10 |
| Доверительные границы воспроизведения и измерений виброперемещения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 до 0,5 Гц включ. | ±5 | ±5 |
| св. 0,5 до 10 Гц включ. | ±3 | ±3 |
| св. 10 до 200 Гц | ±2 | - |
| Относительный коэффициент поперечного движения вибростола, в диапазонах частот, %, не более: от 0,1 до 10 Гц включ. | 10 | 10 |
| св. 10 до 200 Гц | 5 | - |
| Коэффициент гармоник виброускорения в диапазонах частот, %, не более: от 0,1 до 10 Гц включ. | 5 | 5 |
| св. 10 до 200 Гц | 5 | - |
| Тип встроенного эталонного канала | ZET ET02, ZET ET04 | ZET ET04 |
| Масса поверяемого/ калибруемого вибропреобразователя, кг, не более | 1,5 | 2 |
Таблица 7 - Метрологические характеристики виброустановки в комплекте со стендом УДАР-1
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерений ускорения (амплитуда), м/с2 | от 200 до 10000 |
| Ширина импульса, мс | от 0,25 до 5 |
| Доверительные границы относительной погрешности воспроизведения и измерений ускорения при доверительной вероятности P = 0,95, % | ±10 |
| Тип встроенного эталонного канала | ZET ET03 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 25 °С без конденсации влаги) %, не более | от +18 до +25 от 45 до 85 |
| Параметры электрического питания: - напряжение переменного тока, В - частота питающей сети, Гц | от 215,6 до 224,4 от 49,5 до 50,5 |
| Потребляемая мощность, ВА, не более | 1000 |
| Наименование характеристики | Значение |
| Габаритные размеры составных частей установки (длина ширина | |
| высота), мм, не более: | |
| - контроллер ZET 02X (ширина х длина х высота) | 130 х 160 х 35 |
| - контроллер ZET 03X (ширина х длина х высота) | 130 х 160 х 35 |
| - анализатор спектра ZET 017-U (ширина х длина х высота) | 160 х 280 х 75 |
| - анализатор спектра А-19 (ширина х длина х высота) | 115 х 180 х 35 |
| - система управления вибростендами ZET 017-U (ширина х длина | |
| х в ы с о т а) | 160 х 280 х 75 |
| - вибростенд TV 50018 (диаметр х высота) | 90 х 119 |
| - вибростенд TV 51110 (диаметр х высота) | 150 х 190 |
| - вибростенд TV 51110-C (диаметр х высота) | 200 х 265 |
| - вибростенд TV 51110-AC (диаметр х высота) | 150 х258 |
| - вибростенд TV 52120 (диаметр х высота) | 200 х 256,5 |
| - вибростенд 4808 (диаметр х высота) | 215 х 200 |
| - вибростенд 396С11 (диаметр х высота) | 165 х 133 |
| - вибростенд APS 113-AB (ширина х длина х высота) | 220 х530 х 170 |
| - длинноходовой стенд ZET (ширина х длина х высота) | 180 х 900 х 160 |
| - стенд УДАР-1 (ширина х длина х высота) | 500 х 900 х 830 |
| - усилитель мощности DA 200 (ширина х длина х высота) | 390 х 260 х 80 |
| - усилитель мощности ВАА 500-Т (ширина х длина х высота) | 483 х 450 х 170 |
| - усилитель мощности ВАА 500 (ширина х длина х высота) | 483 х 450 х 90 |
| - усилитель мощности 2719 (ширина х длина х высота) | 483 х 350 х 88 |
| - усилитель мощности 2100-Е21 -С (ширина х длина х высота) | 440 х 370 х 90 |
| - усилитель мощности APS-125 (ширина х длина х высота) | 480 х 100 х 460 |
| - эталонный канал измерения параметров вибрации ZET ET01: | |
| 301A11 (диаметр х высота) | 30,2 х 38,1 |
| 353В17 (диаметр х высота) | 15,0 х 7,2 |
| - эталонный канал измерения параметров вибрации ZET ET02: | |
| 301М26 (диаметр х высота) | 30,2 х 38,1 |
| АР10 (диаметр х высота) | 19,0 х 29,5 |
| 8305 (диаметр х высота) | 15,5 х 29,3 |
| ZET 101 (диаметр х высота) | 19,0 х 29,5 |
| - эталонный канал измерения параметров вибрации ZET ET03: | |
| 8309 (диаметр х высота) | 7,0 х 10,8 |
| - эталонный канал измерения параметров вибрации ZET ET04: | |
| ZET 7152-N (встроенный) (ширина х длина х высота) | 40 х 75 х 20 |
| Наименование характеристики | Значение |
| Масса составных частей установки, кг, не более | |
| - контроллер ZET 02X | 1,0 |
| - контроллер ZET 03X | 1,0 |
| - анализатор спектра ZET 017-U | 0,8 |
| - анализатор спектра А-19 | 1,0 |
| - система управления вибростендами ZET 017-U | 0,8 |
| - вибростенд TV 50018 | 3,7 |
| - вибростенд TV 51110 | 12,0 |
| - вибростенд TV 51110-C | 33,0 |
| - вибростенд TV 51110-AC | 18,0 |
| - вибростенд TV 52120 | 36,0 |
| - вибростенд 4808 | 35,0 |
| - вибростенд 396С11 | 10,1 |
| - стенд APS 113-AB | 35,0 |
| - длинноходовой стенд ZET | 21 |
| - стенд УДАР-1 | 95 |
| - усилитель мощности DA 200 | 3,5 |
| - усилитель мощности ВАА 500-Т | 29 |
| - усилитель мощности ВАА 500 | 25 |
| - усилитель мощности 2719 | 14 |
| - усилитель мощности 2100-Е21 -С | 3,8 |
| - усилитель мощности APS-125 | 15 |
| - эталонный канал измерения параметров вибрации ZET ET01: | |
| 301A11 | 0,176 |
| 353В17 | 0,0017 |
| - эталонный канал измерения параметров вибрации ZET ET02: | |
| 301М26 | 0,184 |
| АР10 | 0,045 |
| 8305 | 0,040 |
| ZET 101 | 0,045 |
| - эталонный канал измерения параметров вибрации ZET ET03: | |
| 8309 | 0,003 |
| - эталонный канал измерения параметров вибрации ZET ET04: | |
| ZET 7152-N (встроенный) | 0,040 |
| Время непрерывной работы, ч, не менее | 8 |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 10 |
наносится на составные части виброустановки (вибростенд, усилитель мощности, блок управления и предварительный усилитель) в виде наклеек.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка вибрационная поверочная ZET 424 | ЭТМС.402284.001 | 1 шт.* |
| Флеш-накопитель с программным обеспечением | - | 1 шт. |
| Комплект аксессуаров | - | 1 компл. |
| Формуляр | ЭТМС.402284.001 ФО | 1 экз. |
| Руководство по эксплуатации | ЭТМС.402284.001 РЭ | 1 экз. |
| Руководство оператора | ЭТМС.402284.001 РО | 1 экз. |
| Методика поверки | ЭТМС.402284.001 МП | 1 экз. |
| *состав по согласованию с заказчиком | ||
раздел 3 руководства по эксплуатации ЭТМС.402284.001 РЭ «Установки вибрационные поверочные ZET 424».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.137-84 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении»
ГОСТ ISO 16063-1-2013 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения»
ГОСТ ISO 16063-21-2013 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем»
ГОСТ Р ИСО 16063-22-2012 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 22. Ударная калибровка сравнением с эталонным преобразователем»
ГОСТ Р 8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки»
Технические условия «Установки вибрационные поверочные ZET 424. ЭТМС.402284.001 ТУ»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
