| Номер в госреестре | 84475-22 |
| Наименование СИ | Комплект мер моделей дефектов |
| Обозначение типа СИ | 00-КМД.00-00.000 |
| Изготовитель | Акционерное общество "Транснефть-Диаскан" (АО "Транснефть-Диаскан"), Московская область, г. Луховицы |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер моделей дефектов 00-КМД.00-00.000 (далее - комплект мер) предназначен для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности трубных секций и внутри стенки трубных секций для проведения поверки, калибровки, испытаний внутритрубных инспекционных приборов и совершенствования методики интерпретации данных внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов.
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов на поверхности и внутри стенки трубных секций.
Конструктивно комплект мер с заводским номером 001 состоит из 18 мер, изготовленных в форме фланцевых вставок трубопровода с нанесенными искусственными дефектами. Каждая мера состоит из трех трубных секций (катушек), сваренных в единый прямой участок трубопровода. На каждой секции нанесены искусственные модели дефектов с заданными геометрическими размерами.
На каждой мере нанесена маркировка, заводской номер комплекта мер, направление потока. Заводской номер и наименование меры наносится на наружную поверхность меры с помощью лакокрасочного покрытия через трафарет.
Нанесение знака поверки на меру не предусмотрено.
Общий вид и место маркировки мер представлены на рисунке 1.
Пломбирование комплекта мер не предусмотрено.

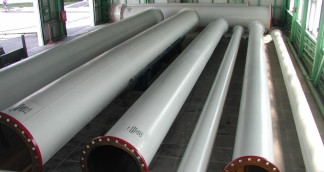

Рисунок 1 - Общий вид и места маркировки комплекта мер
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения длины дефекта*, мм: | |
| - общая коррозия (потеря металла) | от 18 до 72 |
| - язвенная коррозия (питтинг) | от 8 до 25 |
| - продольная риска (канавка) | от 12 до 116 |
| - поперечная риска (канавка) | от 10 до 48 |
| - продольная риска (задир, царапина) | от 20 до 66 |
| - поперечная риска (задир, царапина) | от 5 до 13 |
| - продольная трещина | от 16 до 75 |
| - поперечная трещина | от 0,5 до 0,6 |
| - вмятина | от 40 до 300 |
| - расслоение | от 25 до 52 |
| - включение | от 5 до 6 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины дефекта, мм: | |
| - общая коррозия (потеря металла) | 1,81 |
| - язвенная коррозия (питтинг) | 2,38 |
| - продольная риска (канавка) | 3,13 |
| - поперечная риска (канавка) | 2,69 |
| - продольная риска (задир, царапина) | 2,60 |
| - поперечная риска (задир, царапина) | 1,44 |
| - продольная трещина | 3,19 |
| родолжение таблицы 1 | |
| Наименование характеристики | Значение |
| - поперечная трещина | 0,32 |
| - вмятина | 1,33 |
| - расслоение | 2,5 |
| - включение | 2,5 |
| Диапазон воспроизведения диаметра дефекта*, мм: | |
| - точечная (игольчатая) коррозия | от 5 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра дефекта, мм: | |
| - точечная (игольчатая) коррозия | 1,14 |
| Диапазон воспроизведения ширины дефекта*, мм: | |
| - общая коррозия (потеря металла) | от 18 до 72 |
| - язвенная коррозия (питтинг) | от 8 до 25 |
| - продольная риска (канавка) | от 10 до 48 |
| - поперечная риска (канавка) | от 12 до 116 |
| - продольная риска (задир, царапина) | от 5 до 13 |
| - поперечная риска (задир, царапина) | от 20 до 66 |
| - продольная трещина | от 0,5 до 0,6 |
| - поперечная трещина | от 16 до 100 |
| - вмятина | от 40 до 250 |
| - расслоение | от 25 до 52 |
| - включение | от 5 до 6 |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины дефекта, мм: | |
| - общая коррозия (потеря металла) | 1,14 |
| - язвенная коррозия (питтинг) | 2,01 |
| - продольная риска (канавка) | 0,93 |
| - поперечная риска (канавка) | 2,35 |
| - продольная риска (задир, царапина) | 1,09 |
| - поперечная риска (задир, царапина) | 1,81 |
| - продольная трещина | 0,32 |
| - поперечная трещина | 2,04 |
| - вмятина | 0,93 |
| - расслоение | 2,5 |
| - включение | 2,5 |
| Диапазон воспроизведения глубины дефекта*, мм: | |
| - общая коррозия (потеря металла) | от 0,3 до 3,0 |
| - язвенная коррозия (питтинг) | от 0,8 до 10,0 |
| - продольная риска (канавка) | от 0,8 до 7,0 |
| - поперечная риска (канавка) | от 0,6 до 7,0 |
| - точечная (игольчатая) коррозия | от 0,8 до 6,0 |
| - продольная риска (задир, царапина) | от 0,8 до 3,0 |
| - поперечная риска (задир, царапина) | от 0,8 до 3,0 |
| - продольная трещина | от 0,8 до 3,0 |
| - поперечная трещина | от 0,8 до 4,0 |
| - вмятина | от 2,5 до 6,0 |
| родолжение таблицы 1 | Лист № 4 Всего листов 7 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины дефекта, мм: | |
| - общая коррозия (потеря металла) | 0,28 |
| - язвенная коррозия (питтинг) | 0,49 |
| - продольная риска (канавка) | 0,41 |
| - поперечная риска (канавка) | 0,92 |
| - точечная (игольчатая) коррозия | 0,15 |
| - продольная риска (задир, царапина) | 0,53 |
| - поперечная риска (задир, царапина) | 0,27 |
| - продольная трещина | 0,30 |
| - поперечная трещина | 0,21 |
| - вмятина | 0,35 |
| Диапазон воспроизведения координаты дефекта (вдоль оси | |
| трубы)*, мм | от 350 до 3000 |
| Пределы допускаемой абсолютной погрешности воспроизведения | |
| координаты дефекта (вдоль оси трубы), мм | от 1 до 6 |
| * - Номинальные значения, схемы расположения и координаты дефектов, указаны в | |
| КМД.00-00.000 ПС «Комплект мер моделей дефектов 00-КМД.00-00.000. Паспорт» | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина мер, мм | от 8180 до 13020 |
| Внешний диаметр катушек мер, мм: | |
| - 6-КМД.00-00.000 | 159 |
| - 6-КМД.00-01.000 | 159 |
| - 8-КМД.00-00.000 | 219 |
| - 8-КМД.00-01.000 | 219 |
| - 12-КМД.00-00.000 | 325 |
| - 12-КМД. 00-01.000 | 325 |
| - 14-КМД.00-00.000 | 377 |
| - 16-КМД.00-00.000 | 426 |
| - 20-КМД.00-00.000 | 530 |
| - 24-КМД.00-00.000 | 630 |
| - 28-КМД.00-00.000 | 720 |
| - 32-КМД.00-00.000 | 820 |
| - 40-КМД.00-00.000 | 1020 |
| - 40-КМД.00-01.000 | 1020 |
| - 42-КМД.00-00.000 | 1067 |
| - 42-КМД. 00-01.000 | 1067 |
| - 48-КМД.00-00.000 | 1220 |
| - 48-КМД.00-01.000 | 1220 |
| родолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Толщина стенки катушек мер, мм: - 6-КМД.00-00.000, катушка 3 | 4 |
| - 6-КМД.00-00.000, катушка 2 | 6 |
| - 6-КМД.00-00.000, катушка 1 | 8 |
| - 6-КМД.00-01.000, катушка 3 | 4 |
| - 6-КМД.00-01.000, катушка 2 | 6 |
| - 6-КМД.00-01.000, катушка 1 | 8 |
| - 8-КМД.00-00.000, катушка 3 | 6 |
| - 8-КМД.00-00.000, катушка 2 | 8 |
| - 8-КМД.00-00.000, катушка 1 | 12 |
| - 8-КМД.00-01.000, катушка 3 | 6 |
| - 8-КМД.00-01.000, катушка 2 | 8 |
| - 8-КМД.00-01.000, катушка 1 | 12 |
| - 12-КМД.00-00.000, катушка 3 | 6 |
| - 12-КМД.00-00.000, катушка 2 | 8 |
| - 12-КМД.00-00.000, катушка 1 | 12 |
| - 12-КМД.00-01.000, катушка 3 | 6 |
| - 12-КМД. 00-01.000, катушка 2 | 8 |
| - 12-КМД.00-01.000, катушка 1 | 12 |
| - 14-КМД.00-00.000, катушка 3 | 8 |
| - 14-КМД.00-00.000, катушка 2 | 10 |
| - 14-КМД.00-00.000, катушка 1 | 12 |
| - 16-КМД.00-00.000, катушка 3 | 6 |
| - 16-КМД.00-00.000, катушка 2 | 9 |
| - 16-КМД.00-00.000, катушка 1 | 12 |
| - 20-КМД.00-00.000, катушка 3 | 8 |
| - 20-КМД.00-00.000, катушка 2 | 12 |
| - 20-КМД.00-00.000, катушка 1 | 16 |
| - 24-КМД.00-00.000, катушка 3 | 8 |
| - 24-КМД.00-00.000, катушка 2 | 10 |
| - 24-КМД.00-00.000, катушка 1 | 12 |
| - 28-КМД.00-00.000, катушка 3 | 8 |
| - 28-КМД.00-00.000, катушка 2 | 14 |
| - 28-КМД.00-00.000, катушка 1 | 24 |
| - 32-КМД.00-00.000, катушка 3 | 9 |
| - 32-КМД.00-00.000, катушка 2 | 12 |
| - 32-КМД.00-00.000, катушка 1 | 23 |
| - 40-КМД.00-00.000, катушка 3 | 12 |
| - 40-КМД.00-00.000, катушка 2 | 19 |
| - 40-КМД.00-00.000, катушка 1 | 24 |
| - 40-КМД.00-01.000, катушка 3 | 12 |
| - 40-КМД.00-01.000, катушка 2 | 19 |
| - 40-КМД.00-01.000, катушка 1 | 24 |
| - 42-КМД.00-00.000, катушка 3 | 12 |
| - 42-КМД.00-00.000, катушка 2 | 17 |
| - 42-КМД.00-00.000, катушка 1 | 25 |
| Наименование характеристики | Значение |
| - 42-КМД.00-01.000, катушка 3 | 12 |
| - 42-КМД.00-01.000, катушка 2 | 17 |
| - 42-КМД.00-01.000, катушка 1 | 25 |
| - 48-КМД.00-00.000, катушка 3 | 12 |
| - 48-КМД.00-00.000, катушка 2 | 16 |
| - 48-КМД.00-00.000, катушка 1 | 24 |
| - 48-КМД.00-01.000, катушка 3 | 12 |
| - 48-КМД.00-01.000, катушка 2 | 16 |
| - 48-КМД.00-01.000, катушка 1 | 24 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -30 до +50 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 3 - Комплектность комплекта мер
| Наименование | Обозначение | Количество |
| 1 Комплект мер моделей дефектов | 00-КМД.00-00.000, | 1 комплект |
| в составе: | зав. № 001 | |
| - 6-КМД.00-00.000 | - | 1 шт. |
| - 6-КМД.00-01.000 | - | 1 шт. |
| - 8-КМД.00-00.000 | - | 1 шт. |
| - 8-КМД.00-01.000 | - | 1 шт. |
| - 12-КМД.00-00.000 | - | 1 шт. |
| - 12-КМД. 00-01.000 | - | 1 шт. |
| - 14-КМД.00-00.000 | - | 1 шт. |
| - 16-КМД.00-00.000 | - | 1 шт. |
| - 20-КМД.00-00.000 | - | 1 шт. |
| - 24-КМД.00-00.000 | - | 1 шт. |
| - 28-КМД.00-00.000 | - | 1 шт. |
| - 32-КМД.00-00.000 | - | 1 шт. |
| - 40-КМД.00-00.000 | - | 1 шт. |
| - 40-КМД.00-01.000 | - | 1 шт. |
| - 42-КМД.00-00.000 | - | 1 шт. |
| - 42-КМД. 00-01.000 | - | 1 шт. |
| - 48-КМД.00-00.000 | - | 1 шт. |
| - 48-КМД.00-01.000 | - | 1 шт. |
| 2 Методика поверки | 651-21-067 МП | 1 экз. |
| 3 Паспорт | 00-КМД.00-00.000 ПС | 1 экз. |
| 4 Руководство по эксплуатации | 00-КМД.00-00.000 РЭ | 1 экз. |
Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
