| Номер в госреестре | 84477-22 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | "Поток-2" |
| Изготовитель | Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная «Поток-2» (далее - установка) предназначена для измерений, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, а также для определения вместимости резервуаров от 1000 до 100000 м3 объемным методом.
Принцип действия установки основан на воспроизведении единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке с помощью массового расходомера, и комплекса измерительно-вычислительного.
При определении вместимости резервуара, установка измеряет объем жидкости, прошедшей через установку в резервуар, уровень жидкости в резервуаре, а также температуру и избыточное давление жидкости. Измерения объема и плотности жидкости в потоке осуществляются массовым расходомером, уровня жидкости буйковым уровнемером, температуры и давления жидкости датчиком температуры и преобразователем давления соответственно. Результаты измерений регистрируются комплексом измерительно-вычислительным и используются для составления градуировочной таблицы резервуара.
Установка состоит из отдельных средств измерений, технологически объединенных между собой, часть из которых смонтирована на платформе. Общий вид установки приведен на рисунке 1.
В состав установки входят средства измерений, приведенные в таблице 1. Средства измерений могут быть заменены в процессе эксплуатации на средства измерений, утвержденного типа, приведенные в таблице 1.

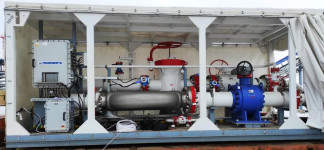

Рисунок 1 - Общий вид установки Таблица 1- Состав установки_
| Наименование | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Расходомер массовый Promass модификации Promass X 300 (далее - РМ) | 68358-17 |
| Датчик температуры TMT142R (далее - ДТ) | 63821-16 |
| Преобразователь давления измерительный АИР-20/М2 (далее - ДД) | 63044-16 |
| Уровнемер буйковый Proservo NMS8x | 72333-18 |
| Комплекс измерительно-вычислительный ТН-01 (далее - ИВК) | 67527-17 |
В состав установки входят показывающие средства измерений давления.
Заводской номер установки, состоящий из трех цифр, нанесен ударным методом на табличку, закрепленную на корпусе установки. Место установки таблички приведено на рисунке 2.
АО Транснефть • ТММСНЕФТЬ Метрология-
Установке поверочная передвижная "Поток-2*
Рабдея ер«м .«•фтъ/мфтвпршути'юдэ
Расищ измеряемо* среды ot 200 оо 1900 и /ч
(Of 120 ДО 1в00т/ч| Гквпостъгфарабмсослмав отвОО оо '0С0 в*ы
Рэсчбтх* деление в,э МГ’в
Мексиыагьное рабочее давление среды S.3 ИПа Давление испытания 7,9 МП*
Класс азрыюолкиой зоны ПУЭ/ГЭСТ 3-1г/«лжх 2 306S2-9-20C2
Таипературэ перекэчдывипй фвоы от -10 оо *£ОХ РаяммугрввгешяэагаршйарметуооЯ ручей
Р—ач упраагения регулиэующай армат>реЛ руыой
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией электронного преобразователя РМ, предусмотрены места установки пломб, несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.
Схема пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 3.
Установка имеет программное обеспечение (ПО), реализованное в ИВК и компьютере автоматизированного рабочего места (АРМ) оператора и обеспечивает реализацию функций установки. ПО ИВК и АРМ оператора настроено для работы в установке и испытано. ПО АРМ оператора не имеет метрологически значимой части. Метрологические характеристики установки указаны с учетом влияния ПО ИВК. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО ИВК указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | d0f37dec |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 587ce785 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.29 |
| Цифровой идентификатор ПО | f41fde70 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.24 |
| Цифровой идентификатор ПО | 4fb52bab |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.37 |
| Цифровой идентификатор ПО | b3b9b431 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.47 |
| Цифровой идентификатор ПО | 76a38549 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM. app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR. app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечание - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в составе установки. | |
Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4.
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода жидкости*, т/ч | от 120 до 1800 |
| Пределы допускаемой относительной погрешности измерений массового расхода (массы) жидкости, % | ±0,1 |
| Диапазон измерений объемного расхода жидкости*, м3/ч | от 200 до 1900 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, % | ±0,1 |
| Диапазон измерений уровня жидкости*, м | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности при измерении уровня жидкости, мм | ±1 |
| Диапазон измерений избыточного давления*, МПа | от 0 до 10,0 |
| Пределы допускаемой приведенной погрешности при измерении давления, % | ±0,2 |
| Диапазон измерений температуры*, °С | от -10 до +50 |
| Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С | ±0,2 |
| Диапазон измерений плотности жидкости*, кг/м3 | от 600 до 1200 |
| Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 | ±0,5 |
| *Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений. | |
Т аб л и ц а 4 - Основные технические характеристики установки и показатели качества измеряемой среды__
| Наименование характеристики | Значение |
| Измеряемая среда | вода*, нефть по ГОСТ Р 51858-2002«Нефть. Общие технические условия» или ГОСТ 31378-2009 «Нефть. Общие технические условия», нефтепродукты (бензины; топлива, занимающие по плотности промежуточное место между бензинами и керосинами; топлива и керосины для реактивных двигателей, |
| Наименование характеристики | Значение |
| авиационное реактивное топливо ДЖЕТ А-1, дизельные топлива) | |
| Характеристики измеряемой среды: - диапазон температуры воды, °С - диапазон температуры нефти, °С - диапазон температуры нефтепродуктов, °С - диапазон избыточного давления, МПа - кинематическая вязкость в рабочем диапазоне температуры измеряемой среды, мм2/с (сСт) - плотность в рабочем диапазоне температуры измеряемой среды, кг/м3 - давление насыщенных паров при максимальной температуре измеряемой среды, кПа (мм рт. ст.), не более - содержание свободного газа | от +4 до +50 от 0 до +50 от -10 до +40 от 0,2 до 6,3 от 0 до 100 от 600 до 1000 66,7 (500) не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 (однофазное) 50±1 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 6210 2210 2500 |
| Масса, кг, не более | 9800** |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40*** до +35 от 30 до 80 от 84,0 до 106,7 |
| Потребляемая мощность, ВА, не более | 1000 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч | 16000 |
| Лист № 9 Всего листов 10 | |
| Продолжение таблицы 4 | |
| Наименование характеристики | Значение |
| Режим работы | периодический |
| *Соответствующая по качеству требованиям, предъявляемым к питьевой воде действующими документами. ^ и V.» Без учета массы запасных частей, инструментов и принадлежностей, а также металлорукавов. *** При температуре окружающего воздуха от -40 °С до +10 °С на ИВК, надевается термоизолирующий чехол. При температуре окружающего воздуха от -40 °С до 0 °С на ДТ и ДД надеваются термоизолирующие чехлы. | |
наносится в нижней части титульного листа эксплуатационной документации (паспорт) печатным способом.
Комплектность установки приведена в таблице 5.
Таблица 5 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная «Поток-2», заводской № 1/19 | _ | 1 шт. |
| Руководство по эксплуатации | РЭ-2 00.00.00.000 ПС | 1 экз. |
| Паспорт | П-2 00.00.00.000 ПС | 1 экз. |
приведены в разделе 5 «Методика измерений» руководства по эксплуатации установки.
Нормативные документы, устанавливающие требования к установке поверочной передвижной «Поток-2»
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
