| Номер в госреестре | 84478-22 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | ПЧВ-2500 |
| Изготовитель | Общество с Ограниченной Ответственностью "Точные Измерительные системы и Оборудование - ТочМаш+" (ООО "ТИСО - ТочМаш+"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения ПЧВ-2500 (далее - датчики) предназначены для измерений частоты вращения вала.
Принцип действия датчиков основан на создании электромагнитного поля вблизи чувствительного элемента датчика и измерении количества и частоты следования импульсов. Постоянный магнит, встроенный в датчик, создаёт вокруг его наконечника постоянное магнитное поле. Приближение и прохождение металлического объекта рядом с наконечником датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчики частоты вращения ПЧВ-2500 выпускаются в двух модификациях ПЧВ-2500А и ПЧВ-2500АМ отличающихся между собой соединительным разъемом и габаритными размерами.
Пломбирование датчиков частоты вращения ПЧВ-2500 не предусмотрено.
Знак поверки наносится на свидетельство о поверке.
Заводской номер в формате порядкого номера, состоящего из цифр, и модификация датчиков частоты вращения ПЧВ-2500 гравируется на корпусе в соответствии с рисунком 1.
Общий вид датчиков частоты вращения ПЧВ-2500 приведен на рисунке 1.

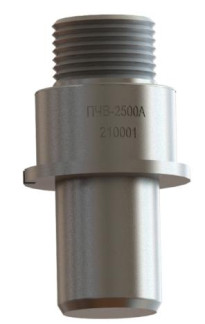

Рисунок 1- Общий вид датчиков частоты вращения ПЧВ-2500 Программное обеспечение
отсутствует.
Таблица 1 - Метрологические характеристики датчиков частоты вращения ПЧВ-2500
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, об/мин (Гц) | от 60 до 240000 (от 1 до 4000) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне от 60 до 15000 об/мин включ. (от 1 до 250 Гц включ.), об/мин (Гц) | ±1,5 (± 0,025) |
| Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне св. 15000 до 240000 об/мин (св. 250 до 4000 Гц), % | 0,01 |
Таблица 2 - Основные технические характеристики датчиков частоты вращения ПЧВ-2500
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -65 до +270 |
| Габаритные размеры (диаметрхвысота) -для модификации ПЧВ-2500А, мм, не более -для модификации ПЧВ-2500АМ, мм, не более | 27x56 27x66 |
| Масса, кг, не более | 0,095 |
Таблица 2 - Комплектность средства измерения
| Наименование | Обозначение |
| Датчик частоты вращения ПЧВ-2500 | ПЧВ-2500А (или ПЧВ-2500АМ) |
| Руководство по эксплуатации | ТСВУ.402148.011 РЭ |
| Паспорт: - модификация ПЧВ-2500А - модификация ПЧВ-2500АМ | ТСВУ.402148.011ЭТ ТСВУ.402148.012ЭТ |
приведены в ТСВУ.402148.011 РЭ «Датчики частоты вращения ПЧВ-2500. Руководство по эксплуатации» РСНУ-2500-А-77-10-63-00Л-040Л-Л раздел 5 «Работа и метод измерения».
Технические условия ТСВУ.402148.011 ТУ «Датчики частоты вращения ПЧВ-2500. Технические условия»
| Зарегистрировано поверок | 81 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
