| Номер в госреестре | 84489-22 |
| Наименование СИ | Газоанализаторы инфракрасные |
| Обозначение типа СИ | Picarro |
| Изготовитель | Компания "Picarro, Inc.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы инфракрасные Picarro (далее - газоанализаторы) предназначены для непрерывных измерений объёмной доли метана (CH4) в воздухе.
Принцип действия газоанализаторов основан на инфракрасной спектроскопии затухающих колебаний в кюветах при сканировании по длинам волн (WS-CRDS ).
Молекулы метана (СН4), находящиеся в газовой фазе, поглощают излучение в ближней инфракрасной зоне. Степень поглощения света связана с концентрацией молекул метана в образце и расстоянием, которое свет проходит через образец, называемым длиной пути.
Для реализации этого принципа окружающий воздух, содержащий молекулы метана, всасывается в прибор внешним форвакуумным насосом в автоматическом режиме, поступая в аналитическую кювету газоанализатора. Сфокусированный луч лазера попадает в кювету длиной 25 см и, многократно отражаясь от расположенных внутри зеркал, проходит путь 20 км. В процессе прохождения лазерного луча между отражениями происходит его эффективное поглощение молекулами метана на характеристических длинах волн.
Таким образом, молекулы метана генерируют спектры в ближней ИК-области, состоящие из хорошо разрешенных, очень узких полос поглощения.
Программное обеспечение газоанализатора (далее - ПО) пересчитывает полученные цифровые сигналы в объёмные доли метана, а также вычисляет значение СКО. Все модели газоанализаторов имеют встроенную заводскую калибровку, проведённую по смеси воздух-метан.
Модели G 2108, G 2114, PI 2114, G 2307, G 2203, G 2204 отличаются разными настройками лазера (частота лазера, связанная с длиной волны), что позволяет помимо измерений объёмной доли метана, проводить определение некоторых других газов: CH2O (формальдегид), HCl (пары), H2O (пары воды), H2O2 (пары пероксида водорода), С2Н2 (ацетилен), H2S (сероводород). Любой из газоанализаторов может быть установлен в лаборатории, что позволяет проводить определение на месте следовых количеств газов.
По внешнему виду модели отличаются только логотипами на передней панели с обозначением модели.
Газоанализаторы являются стационарными приборами, в состав которых входят:
- измерительный блок, в который встроены: спектрометр, камера для образцов и компьютер с жёстким диском для анализа и хранения данных, а также встроенное ПО.
- внешний форвакуумный насос, обеспечивающий вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор.
На лицевой панели измерительного блока газоанализатора расположены:
- светодиодный индикатор, отражающий состояние прибора
- USB разъем.
На задней панели измерительного блока расположены:
- кнопка включения/выключения измерительного блока
- разъем для присоединения внешнего вакуумного насоса
- разъем для подачи анализируемой газовой смеси
- разъем для подключения монитора
- порты Com и Ethernet и USB разъемы;

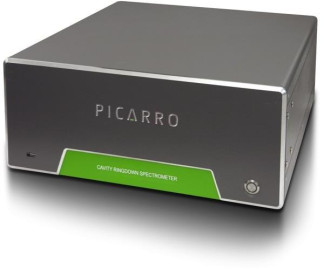

- шильдик с наименованием модели, заводским номером и датой выпуска. Внешний вид газоанализаторов представлен на Рисунке 1 и Рисунке 2.
Пломбирование и нанесение знака поверки на газоанализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Рисунок 3 - Внешний вид внешнего форвакуумного насоса
Внешний вид внешнего форвакуумного насоса представлен на Рисунке 3.
Газоанализаторы имеют встроенное программное обеспечение (ПО) PICARRO CRDS. ПО осуществляет следующие функции:
- управления прибором;
- обработки и выдачи результатов измерений на дисплей;
- передачу результатов измерений через последовательный порт, порт локальной сети Ethernet и аналоговые выходы.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию, что обеспечивается паролем. ПО выводится на экран при включении прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PICARRO CRDS |
| Номер версии ПО | Не ниже g2000-1.7.0.80 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объёмной доли метана (СН4), % Пределы допускаемой абсолютной погрешности измерений объемной доли метана (СН4), % Время между моментом подачи ПГС на вход газоанализатора и моментом, начиная с которого допускается считывать показания, (Тп) с, не более | От 1-10-4 до 2-10-3 ±(110-5+0,1С1) 30 |
| 1)C - измеренное значение объёмной доли метана, % | |
| Наименование характеристики | Значение |
| Температура окружающей среды, оС | от +10 до +35 |
| Влажность окружающей среды, % | от 30 до 80 |
| Габаритные размеры, мм, не более - ширина | 432 |
| - высота | 179 |
| - глубина | 446 |
| Масса, кг, не более (без внешнего насоса) | 21,3 |
| Масса внешнего насоса (входит в комплект поставки), кг, не более | 6,5 |
| Напряжение питания, В | 220 ~33 220 +22 |
| Частота сети, Гц | 47 - 63 Гц |
| Потребляемая мощность, Вт, не более: - газоанализатор - внешний насос | 110 35 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор инфракрасный Picarro | G 2108, G 2114, PI 2114, G 2307, G2203, G2204 | 1 шт. |
| Внешний форвакуумный насос | VACUUM PUMP MD 1 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 205-09-2021 | 1 экз. |
приведены в подразделе 2.3 «Основные операции анализатора» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация изготовителя - компании «Picarro, Inc.», США.
