Весы автомобильные электронные Гранит, 84503-22

Назначение

Весы автомобильные электронные Гранит (далее - весы) предназначены для измерений массы автотранспортных средств и других грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее датчики), возникающей под действием массы объекта измерений, в аналоговый электрический сигнал, изменяющейся пропорционально массе груза. Далее сигнал поступает в прибор (терминал) весоизмерительный для обработки и последующего вывода результатов измерений на экран или внешнее устройство (принтер, ПК)

Конструктивно весы Гранит состоят из грузоприемного устройства (далее ГПУ) укомплектованного датчиками весоизмерительными (Т.2.2.1 ГОСТ OIML R 76-1-2011 и устройством вывода результатов измерений прибор (Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011) весоизмерительный. Грузоприемное устройство выполнено в виде металлической модульной конструкции с настилом, включающая в себя от одной до четырех секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.

В весах могут применяться следующие датчики:

-    датчики весоизмерительные МВ 150, регистрационный № 44780-10;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модели HM9B и НМ14С, регистрационный № 55371-19;

-    датчики весоизмерительный тензорезисторные QS модификации QS-A 25Т и QS-A 30Т, регистрационный № 78206-20;

-    датчики весоизмерительные тензорезисторные NHS, регистрационный № 57674-14.

В весах могут использоваться следующие весоизмерительные (приборы, терминалы):

-    прибор весоизмерительный МИ модификации ВДА/12Я и МИ ВДА/7Я, регистрационный № 61378-15;

-    терминал весоизмерительный С модификации CI-5010A, регистрационный номер № 54472-13;

-    прибор весоизмерительный ТИТАН модификации ТИТАН 9, рег. № 72048-18.

Сигнальные кабели с датчиков напрямую или через соединительную коробку подключаются к прибору (терминалу) весоизмерительному.

Управление весами осуществляется с помощью функциональных клавиш прибора (терминала) весоизмерительного.

В весах предусмотрены следующие функции в соответствии с ГОСТ OIML R 76-1-2011.

-    устройство полуавтоматической установки на нуль (Т.2.7.2.2 ГОСТ OIML R 76-1-2011);

-    устройство автоматической установки на нуль (Т.2.7.2.3 ГОСТ OIML R 76-1-2011);

-    устройство первоначальной установки на нуль (Т.2.7.2.4 ГОСТ OIML R 76-1-2011);

-    устройство слежение за нулем (Т.2.7.3. ГОСТ OIML R 76-1-2011);

-    устройство уравновешивания тары (Т.2.7.4.1 ГОСТ OIML R 76-1-2011).

Структура условного обозначения модификации весов автомобильных электронных

Гранит:

Гранит-1-2-3-4, где:

1    - длина грузоприемного устройства (6, 7, 8, 9, 12, 16, 18), м.

2    - максимальная нагрузка (30, 40, 60), т

3    - используемые приборы, (терминалы) и датчики (МТ, МВ, МС, КТ, КВ, КС, ТТ, ТВ, ТС), где:

МТ - МИ ВДА/12Я (МИ ВДА/7Я) и МВ 150 (QS-A); МВ - МИ ВДА/12Я (МИ ВДА/7Я) и HM9B (QS-A); МС - МИ ВДА/12Я (МИ ВДА/7Я) и НМ14С (QS-A); КТ - CI-5010A и МВ 150; КВ - CI-5010A и HM9B; КС - CI-5010A и НМ14С; ТТ - ТИТАН 9 и МВ 150; ТВ - ТИТАН 9 и HM9B; ТС -ТИТАН 9 и НМ14С.

4    - количество датчиков (от 4 до 10).

На грузоприемное устройство крепится маркировочная табличка с информацией:

-    наименование предприятия изготовителя;

-    условное обозначение модификации;

-    год выпуска;

-    заводской номер;

-    максимальная нагрузка;

-    длина грузоприемного устройства;

-    знак утверждения типа;

-    класс точности по ГОСТ OIML R 76-1-2011.

Знак поверки наносится на свидетельство о поверке.

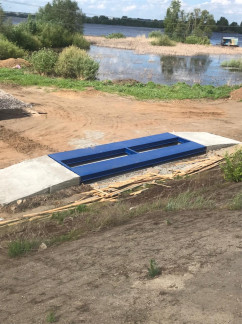

Эскиз общего вида весов автомобильных электронных Гранит представлен на рисунках 1, виды применяемых приборов (терминалов) весоизмерительных и места пломбировки представлены на рисунках 2 и 3.

Программное обеспечение

Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка, не могут быть осуществлены без нарушения защитной пломбы.

Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством пароля.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики весов автомобильных Гранит

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений

Таблица 4 - Комплектность весов автомобильных электронных Гранит

* по согласованию с заказчиком

Сведения о методах измерений

приведены в эксплуатационной документации:

РЭ 1738 «Весы автомобильные электронные Гранит» Руководство по эксплуатации». Раздел 6 -подготовка к работе и выполнение измерений

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ТУ 3007-2910-11-2021 Весы автомобильные электронные Гранит. Технические условия
