Системы комплексные автоматизированные "Скорость горения" Обозначение отсутствует, 84506-22

Назначение

Системы комплексные автоматизированные «Скорость горения» (далее по тексту -системы) предназначены для измерений интервалов времени и напряжения постоянного тока разбаланса моста тензометрических датчиков давления при испытаниях полимерных материалов с последующим расчетом скорости горения.

Описание

Принцип действия систем основан на аналогового-цифровом преобразовании сигнала от первичных преобразователей в виде напряжения постоянного тока от датчиков давления и измерении интервалов времени при помощи второго уровня системы.

Системы представляют собой собранную из аппаратных и вычислительных средств промышленную стойку, которая подключается посредством кабельных линий связи к элементам установки проведения испытаний.

Системы состоят из:

-    крейта LTP EU-16-1 16-местного USB/Ethernet;

-    персонального компьютера в промышленном исполнении;

-    устройства согласования сигналов;

-    источника бесперебойного питания;

-    стойки промышленной;

-    принтера лазерного А4;

-    блока переходника датчиков давления;

-    программного комплекса для автоматизации испытаний;

-    комплекта кабелей;

-    установки измерительной LTR состоящей из четырёх модулей измерительных (LTR11, LTR212, LTR41, LTR42, LTR34-4).

Система реализованы по принципу двухуровневой структуры:

-    компьютерный уровень, который выполняет функции отображения, архивирования обработки параметров процесса испытаний, ведения информационной базы данных и реализации человеко-машинного интерфейса;

-    контроллерный уровень, который выполняет функции сбора значений параметров процесса испытаний, автоматического (дистанционного) управления с учетом целевых значений параметров, получаемых от компьютерного уровня, алгоритмов автоматического управления и реализации технологических блокировок.

Компьютерный уровень независимо от связи с контроллерным уровнем позволяет просматривать исторические данные о значениях параметров и обрабатывать их.

Общий вид систем представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на наклейку (шильдик), что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.

Конструкцией систем не предусмотрено пломбирование и нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на корпус системы не наносится.

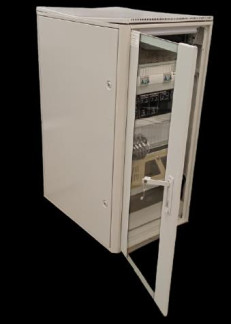

Рисунок 1 - Общий вид систем

Программное обеспечение

Системы имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для измерений и масштабирования входных параметров и расчета целевых значений скорости горения.

Встроенное ПО является метрологически значимым, метрологические характеристики систем нормированы с учетом влияния на них ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом. Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 документа «Системы комплексной автоматизированной «Скорость горения». Инструкция по эксплуатации комплекса технических средств. УРАЕ.421457.577 ИЭ».

Нормативные документы

УРАЕ.421457.577 ТУ Системы комплексной автоматизированной «Скорость горения». Технические условия
