| Номер в госреестре | 84507-22 |
| Наименование СИ | Электроды ионоселективные комбинированные |
| Обозначение типа СИ | ЭК |
| Изготовитель | Общество с органиченной ответсвенностью "ПЕТРОЛАЗЕР" (ООО "ПЕТРОЛАЗЕР"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Электроды ионоселективные комбинированные ЭК (далее - электроды) предназначены для потенциометрических измерений показателей активности ионов водорода (pH) и нитрат-ионов (pNO3) в водных растворах.
Принцип действия электродов основан на измерении разности потенциалов возникающей при погружении электрода в водный раствор.
Электроды выпускаются в модификациях ЭК-01, ЭК-02, ЭК-03, ЭК-04, ЭМК-02, отличающихся конструктивным исполнением и метрологическими характеристиками.
Электроды ЭК-01, ЭК-02, ЭК-03, ЭК-04 представляют собой малогабаритные устройства, объединяющие в одном корпусе измерительный электрод и хлорсеребряный электрод сравнения. Измерительный электрод выполняет функцию преобразования показателя активности ионов водорода (pH) раствора в электрический сигнал. Хлорсеребряный электрод сравнения является источником опорного постоянного потенциала, относительно которого проводятся измерения. Разность потенциалов является источником входного сигнала для вторичных преобразователей с высоким входным сопротивлением. Значение разности потенциалов для электродов ЭК-01, ЭК-02, ЭК-03, ЭК-04 пропорционально значению показателя активности ионов водорода (pH) раствора.
Электроды ЭМК-02 представляют собой малогабаритные устройства, объединяющие в одном корпусе измерительный нитрат-селективный мембранный электрод и хлорсеребряный электрод сравнения. Измерения основаны на избирательном переходе нитрат ионов в фазу ионообменной мембраны и возникновении разности потенциалов на границе раздела фаз электрод/раствор, зависящей от показателя активности нитрат-ионов в анализируемом растворе. Значение разности потенциалов для электродов ЭМК-02 пропорционально значению показателя активности нитрат-ионов (pNO3) раствора.
Электроды имеют пластиковый корпус, измеряющая часть которого закрыта колпачком для предохранения от механических повреждений, и хвостовую часть с кабелем и разъемом.
Конструкция электродов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.
Защита от несанкционированного доступа осуществляется путем наклеивания голографических наклеек на место возможного доступа к рабочим частям электрода.
Каждый экземпляр электрода идентифицирован, имеет заводской номер в виде цифрового обозначения, нанесенный методом лазерной печати на маркировочную табличку (шильдик), закрепленный на кабеле электрода.
Нанесение знака поверки на электроды не предусмотрено.

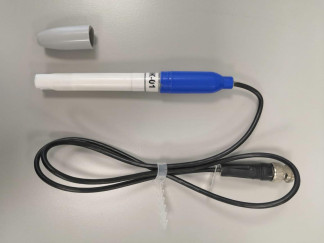

Общий вид электродов, схема пломбирования корпуса от несанкционированного доступа, представлены на рисунках 1-5.
Место
пломбирования
Место
пломбирования
Место
пломбирования
Отсутствует.
Место
пломбирования
Метрологические характеристики приведены в таблице 1, технические характеристики приведены в таблице 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ЭК-01, ЭК-02, ЭК-03 | ЭК-04 | ЭМК-02 | |
| Диапазон измерений pH | от 2 до 10 | от 2 до 14 | - |
| Пределы допускаемой абсолютной погрешности измерений pH | ±0,2 | ±0,2 | - |
| Диапазон измерений pNO3 | - | - | от 1 до 4 |
| Пределы допускаемой абсолютной погрешности измерений pNO3 | - | - | ±0,25 |
| Диапазон показаний молярной концентрации нитрат-ионов, моль/дм3 | - | - | от 1-10'4 до 1-10"1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| ЭК-01 | ЭК-02 | ЭК- 03 | ЭК-04 | ЭМК-02 | |
| Масса, кг, не более | 0,1 | 0,1 | 0,25 | 0,1 | 0,1 |
| Габаритные размеры, мм, не более - диаметр - длина | 16 170 | 20 150 | 40 220 | 25 170 | 45 170 |
| Диапазон температур анализируемой среды, оС | от +15 до +40 | от 0 до +80 | от +15 до +40 | ||
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа | от +15 до+ 25 от 30 до 80 от 84,0 до 106,7 | ||||
| Время отклика электрода, с, не более | 180 | ||||
| Средний срок службы, мес, | 18 | ||||
| Средняя наработка на отказ, ч | 10500 | ||||
наносится типографским методом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность электродов
| Наименование | Обозначение | Количество |
| Электрод ионселективный комбинированный | ЭК-01, ЭК-02, ЭК-03, ЭК-04, ЭМК-02 | 1 шт. |
| Руководство по эксплуатации | ЖИГН.424 320.001 РЭ ЖИГН.424 320.002 РЭ ЖИГН.424 320.003 РЭ ЖИГН.424 320.004 РЭ ЖИГН.414 338.000 РЭ | 1 экз. |
приведены в руководствах по эксплуатации ЖИГН.424 320.001 РЭ, ЖИГН.424 320.002 РЭ, ЖИГН.424 320.003 РЭ, ЖИГН.424 320.004 РЭ, ЖИГН.414 338.000 РЭ п. 5 «Порядок работы».
ГОСТ 8.120-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH»
ГОСТ Р 8.641-2013 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений pX)»
ТУ 4215-016-45543376-2005 «Электроды ионоселективные комбинированные ЭК. модификации ЭК-01, ЭК-02, ЭК-03, ЭК-04. Технические условия»
ТУ 4215-017-45543376-2005 «Электроды ионоселективные комбинированные ЭК. модификация ЭМК-02. Технические условия»
