| Номер в госреестре | 84508-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОМ-20-63 |
| Изготовитель | Акционерное общество "Производственный Комплекс ХК Электрозавод" (АО "Производственный Комплекс ХК Электрозавод"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОМ-20-63 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.
Трансформаторы напряжения ЗНОМ-20-63 (далее - трансформаторы) состоят из магнитопровода, выполненного из электротехнической стали, обмоток с их изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию. Активная часть находится в баке, заполненном трансформаторным маслом ГК.
Трансформаторы напряжения в зависимости от исполнения могут имеют две вторичные обмотки, из которых одна (основная) предназначена для питания измерительных приборов и цепей защитных устройств, а другая (дополнительная) для питания цепей защитных устройств и контроля изоляции сети.

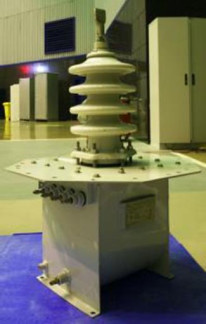

Внешний вид трансформаторов напряжения и место пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
К утверждаемому типу относятся трансформаторы напряжения ЗНОМ-20-63 с заводскими номерами 100, 43, 18.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение |
| Класс напряжения, кВ | 20 |
| Номинальное напряжение первичной обмотки, кВ | 18000/V3 |
| Номинальное напряжение вторичной обмотки, кВ: - основной - дополнительной | 100/V3 100/3 |
| Класс точности вторичной обмотки: - основной - дополнительной | 0,5; 1,0; 3,0 (по ГОСТ 1983-2015) 3Р (по ГОСТ 1983-2015) |
| Номинальная мощность вторичной обмотки, В •А: - основной (0,5;1,0;3,0) - дополнительной (0,5; 1,0;3,0) | 75,150,300 150,300,600 |
| Предельная мощность вторичных обмоток, В-А | 640 |
| Номинальная частота, Гц | 50 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Трансформатор напряжения ЗНОМ-20-63 | 3 шт. |
| Паспорт | 3 экз. |
приведены в разделе «Общие сведения» паспортов на трансформаторы напряжения ЗНОМ-20-63.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-20-63
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
