| Номер в госреестре | 84511-22 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | "Люмахром" |
| Изготовитель | Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные «Люмахром» предназначены для измерений содержания различных компонентов в пробах веществ и материалов (жидких или растворенных) методом высокоэффективной жидкостной хроматографии в изократическом и градиентом режимах.
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы фотометрическим и/или флуориметрическим методами. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Хроматографы представляют собой модульные изделия, включающие в себя следующие основные блоки: насос (насосы), дозатор петлевого типа и детекторы - спектрофотометрический с переменной длиной волны (далее - спектрофотометрический), флуориметрический фильтровый (далее - флуориметрический детектор) и спектрофлуориметрический сканирующий (далее -спектрофлуориметрический детектор). По заказу потребителя хроматографы могут дополнительно комплектоваться вспомогательными устройствами (термостат колонок, смеситель для подвижной фазы).
Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.
Заводской номер наносятся на шильд, расположенный на задней панели блока хроматографа. Знак поверки наносится на свидетельство о поверке (при его оформлении).
Заводские номера хроматографа и блоков, входящих в состав хроматографа, указаны на табличках (шильдах), находящихся на их задней панели. Пломбирование хроматографов не предусмотрено.

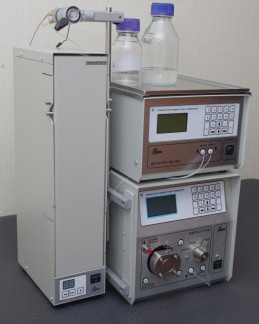

Общий вид хроматографов «Люмахром» со спектрофотометрическим детектором и термостатом колонок приведен на рисунке 1. Общий вид флуориметрического и спектрофлуоримет-рического детекторов приведен на рисунках 2 и 3 соответственно. Место нанесения знака утверждения типа показано на рисунках 1, 2 и 3.
Место нанесения знака утверждения типа
Хроматографы оснащены встроенным программным обеспечением (ПО) и автономным ПО «МультиХром» или «ПикЭксперт» для управляющего компьютера. Идентификационные данные ПО приведены в таблицах 1 и 2 соответственно.
Встроенное ПО является полностью метрологически значимым. Встроенное ПО предназначено для сбора данных с фотоприемников хроматографа и передачи их в автономное ПО, задания основных параметров хроматографа и для реализации его аппаратных функций.
К метрологически значимой части автономного ПО «МультиХром» относится исполняемый файл rsd.exe. К метрологически значимой части автономного ПО «ПикЭксперт» относится файл PXCalc.dll.
Метрологически значимая часть автономного ПО выполняет следующие функции:
- обработка данных, поступающих с детекторов хроматографа через автономное ПО;
- создание и хранение файлов методов измерений и файлов хроматограмм;
- градуировка хроматографа и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Таблица 1 - Идентификационные данные встроенного ПО | ||||
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Pump | SFD | Fluorat | Panorama |
| Номер версии (идентификационный номер) ПО | Не ниже 5.0.8 | Не ниже 5.0.2 | Не ниже 34.0- | Не ниже H.52l |
| Цифровой идентификатор ПО | - | - | 9A39(1) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | CRC16 (ARC) | - |
| Примечание: (1)для версии 34.0 | ||||
| Таблица 2 - Идентификационные данные автономного ПО | ||
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО(1) | rsd.exe | PXCalc.dll |
| Номер версии (идентификационный номер) ПО(2) | Не ниже 3.4 | Не ниже 1.0 |
| Цифровой идентификатор ПО | D5E3A9871B03D154F7 71CD59585B6A08CE06 8817EC6B00209630741 F0672A9AC (для версии 3.4) | d6c8b210d954f884de 2196f7ecdd170e (для версии 1.0) |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 | MD5 |
| Примечания: (1) Выбор программного обеспечения - в соответствии с заказом потребителя (2) После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые суффиксы | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектрофотометрический детектор СФД 3220 | |
| Спектральный диапазон, нм | от 190 до 360 |
| Предел детектирования антрацена (длина волны 252 нм), нг/см3, не более | 1 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), % по времени удерживания по площади пика | 1, 5 2 |
| Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, % | ±5 |
| Флуориметрический фильтровый детектор «Люмахром ФЛД 2420 Флюорат-02-4М» | |
| Спектральный диапазон, нм: по возбуждению по регистрации | от 250 до 650 от 250 до 650 |
| Предел детектирования антрацена (возбуждение - от 260 до 280 нм, регистрация - от 380 до 420 нм), нг/см3, не более | 2 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), % по времени удерживания по площади пика | 1,5 4 |
| Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, % | ±8 |
| Спектрофлуориметрический детектор «Флюорат-02-Панорама» | |
| Спектральный диапазон, нм: по возбуждению по регистрации | от 210 до 670 от 210 до 670 |
| Предел детектирования антрацена (возбуждение - 250 нм, регистрация 400 нм), нг/см3, не более | 0,5 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), % по времени удерживания по площади пика | 1, 5 4 |
| Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, % | ±8 |
| Наименование характеристики | Значение |
| Насос Н 1730 | |
| Диапазон расхода элюента, мм3/мин | от 10 до 1000 |
| Габаритные размеры (ДхШхВ), мм, не более | 270x490x290 |
| Масса, кг, не более | 16 |
| Потребляемая мощность, В-А, не более | 50 |
| Спектрофотометрический детектор СФД 3220 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 270x420x190 |
| Масса, кг, не более | 9,5 |
| Потребляемая мощность, В-А, не более | 50 |
| Флуориметрический фильтровый детектор «Люмахром ФЛД 2420 Флюорат-02-4М» | |
| Габаритные размеры (ДхШхВ), мм, не более | 305x320x110 |
| Масса, кг, не более | 9,0 |
| Потребляемая мощность, В-А, не более | 36 |
| Спектрофлуориметрический детектор «Флюорат-02-Панорама» | |
| Габаритные размеры (ДхШхВ), мм, не более | 400x350x160 |
| Масса, кг, не более | 13 |
| Потребляемая мощность, В-А, не более | 40 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность (при 25 °C), %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 2500 |
| Средний срок службы, лет | 5 |
Наносится на лицевую панель каждого блока хроматографов и на титульные листы руководства по эксплуатации, паспорта и формуляра методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Насос Н 1730 в комплекте | 32900.00.00.00.00 | 1 шт.* |
| Кран-дозатор петлевого типа | — | 1 шт. |
| Тест-колонка хроматографическая обращенно-фазовая (С 18), длина 50 мм, внутренний диаметр 2,1 мм | 1 шт. | |
| Комплект ЗИП | — | 1 шт. |
| Программное обеспечение на электронном носителе | — | 1 шт. |
| Руководство по эксплуатации | 32900.00.00.00.00 РЭ | 1 экз. |
| Формуляр | 32900.00.00.00.00 ФО | 1 экз. |
| Наименование | Обозначение | Количество |
| Спектрофотометрический детектор СФД 3220 в комплекте | 32200.00.00.00.00 | По заказу |
| Флуориметрический фильтровый детектор «Люмахром ФЛД 2420 Флюорат-02-4М» в комплекте | 35004.00.00.00.00 | По заказу |
| Спектрофлуориметрический детектор «Флюорат-02-Панорама» в комплекте | 230.00.00.00.00 | По заказу |
| Термостат колонок | А40.00.00.00 | По заказу |
| * При заказе хроматографов для работы в градиентом режиме - 2 шт. | ||
Приведены в документе «Хроматографы жидкостные «Люмахром, Руководство по эксплуатации» (Раздел 6); при использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.
ТУ 4215-329-20506233-2005 «Хроматографы жидкостные «Люмахром». Технические условия» (с изменениями № 1 - № 6).
