Номер в госреестре | 84514-22 |
Наименование СИ | Генераторы сигналов |
Обозначение типа СИ | RFSG6H |
Изготовитель | AnaPico AG, Швейцария |
Год регистрации | 2022 |
Срок свидетельства | 31.01.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Генераторы сигналов RFSG6H (далее - генераторы) предназначены для формирования смодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 6 ГГц.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения. Питание генераторов осуществляется от адаптера питания постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Генераторы состоят из одной модификации: RFSG6H, в которой установлена аппаратная опция «HP», обеспечивающая уровень мощности на выходе до +25 дБм. Генераторы по заказу могут комплектоваться опцией PE3, которая расширяет динамический диапазон до -120 дБм.

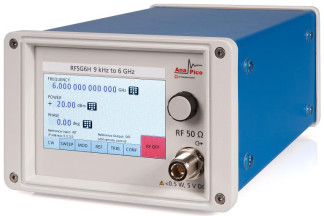

Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов корпуса генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели генераторов.
А
Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | |
- встроенное | firmware |
- внешнее | ANAPICO GUI |
Номер версии (идентификационный номер ПО) | |
- встроенное | не ниже 0.4.100 |
- внешнее | не ниже 2.111 |
Таблица 2 - Метрологические характеристики1)
Наименование характеристики | Значение |
Диапазон частот выходного сигнала | от 9 кГц до 6 ГГц |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±5 10-7 |
Диапазон установки уровня выходной мощности, дБм в стандартной комплектации: - в диапазоне частот от 9 кГц до 10 МГц не включ. - в диапазоне частот от 10 МГц до 6 ГГц включ. с опцией PE3: - в диапазоне частот от 9 кГц до 10 МГц не включ. - в диапазоне частот от 10 МГц до 6 ГГ ц включ. | от -30 до +20 от -30 до +25 от -120 до +20 от -120 до +24 |
Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности сигнала, дБ - в диапазоне уровней выходной мощности св. +15 до +23 дБм - в диапазоне уровней выходной мощности от -30 до +15 дБм включ. - в диапазоне уровней выходной мощности от -65 до -30 дБм не включ. - в диапазоне уровней выходной мощности от -120 до -65 дБм не включ. (при уровне выходной мощности до +20 дБм включ. в диапазоне частот от 100 кГц до 10 МГц не включ., и до +23 дБм в диапазоне частот от 10 МГц до 6 ГГц) | ±1,5 ±1,0 ±1,5 ±2,0 |
Пределы допускаемой дополнительной абсолютной погрешности установки уровня выходной мощности сигнала, дБ/ °С (в рабочем диапазоне температур, при отклонении от диапазона температур окружающего воздуха при нормальных условиях измерений) | ±0,015 |
Относительный уровень гармонических составляющих (2-я и 3-я гармоники) спектра выходного сигнала, дБн, не более (при уровне выходной мощности +5 дБм, в диапазоне частот от 100 кГц до 6 ГГц) | -30 |
Примечания 1) Нормируются при нормальных условиях измерений, если не указано другое; дБм - уровень мощности в дБ относительно 1 мВт; дБн - уровень мощности в дБ относительно уровня несущей |
Наименование характеристики | Значение |
Относительный уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей более 3 кГц, дБн, не более - в диапазоне частот от 100 кГц до 312 МГц включ. - в диапазоне частот св. 312 до 625 МГц включ. - в диапазоне частот св. 625 до 2,5 ГГц включ. - в диапазоне частот св. 2,5 до 6 ГГц включ. (при уровне выходной мощности +10 дБм) | -66 -70 -65 -60 |
Уровень однополосного фазового шума, дБн/Гц, не более - при отстройке от несущей 20 кГц, на частотах несущей: 500 МГц 1 ГГц 2 ГГц 3 ГГц 4 ГГц 6 ГГц (при уровне выходной мощности +10 дБм) | -134 -128 -122 -118 -116 -112 |
Характеристики амплитудной синусоидальной амплитудной модуляции (АМ) | |
Диапазон установки коэффициента АМ (Кам), % | от 0 до 90 |
Пределы допускаемой абсолютной погрешности установки Кам, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) | ±(0,0ГКам+5) |
Характеристики частотной синусоидальной модуляции (L | 1М) |
Масштабный коэффициент N2) - в диапазоне частот от 9 кГц до 1,25 ГГц включ. - в диапазоне частот св. 1,25 до 2,5 ГГц включ. - в диапазоне частот св. 2,5 до 6 ГГц включ. | 0,05f 3) 0,125 0,25 |
Значение максимальной девиации частоты (Рд), МГц - в диапазоне частот от 9 кГц до 1,25 ГГц включ. - в диапазоне частот св. 1,25 до 6 ГГц включ. | f 0 S - |
Диапазон частот модулирующего сигнала, кГц | от 0 до 800 |
Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2) | ±(0,05^Рд+20) |
Характеристики фазовой синусоидальной фазовой модуляции (ФМ) | |
Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 6 ГГц) | от 0 до N300 |
Диапазон частот модулирующего сигнала, кГц | от 0 до 800 |
Пределы допускаемой абсолютной погрешности установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N80 и уровне выходной мощности 0 дБм) | ±(0,050д+0,01) |
Примечание 2) Масштабный коэффициент N используется для определения верхней границы диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ; 3) f - частота основного сигнала; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц |
Наименование характеристики | Значение |
Характеристики импульсной модуляции (ИМ) | |
Минимальное значение длительности импульса, нс | 30 |
Время нарастания/спада радиоимпульса, нс, не более | 30 |
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее | 70 |
Условия измерений | |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +30 80 от 84,0 до 106,7 |
Время прогрева, мин, не менее | 30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Тип выходного разъема | N, розетка |
Напряжение питающей сети, В | от 100 до 240 |
Номинальные значения частоты питающей сети, Г ц | 50; 60 |
Номинальное значение напряжения постоянного тока от адаптера питания постоянного тока, В | 6 |
Потребляемая мощность, Вт, не более | 20 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С, без конденсации), %, не более - атмосферное давление, кПа | от 0 до +40 90 от 84,0 до 106,7 |
Масса, кг, не более | 2,5 |
Габаритные размеры (ширинах высотах глубина), мм | 174x117x262 |
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность генераторов сигналов RFSG6H
Наименование | Обозначение | Количество, шт. |
Генератор сигналов | RFSG6H | 1 |
Адаптер питания | - | 1 |
Руководство по эксплуатации | - | 1 |
Сведения о методах измеренийприведены в эксплуатационном документе | - разделе «Введение» | руководства по |
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная Приказом Росстандарта от 30 декабря 2019 г. № 3461 Техническая документация изготовителя
Зарегистрировано поверок | 19 |
Поверителей | 4 |
Актуальность данных | 16.11.2024 |
