| Номер в госреестре | 84517-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПЛ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1960-1966 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПЛ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе. Трансформаторы тока содержат обмотки, предназначенные для измерения и учета электроэнергии, для питания цепей защиты, автоматики, сигнализации и управления. Первичная и вторичные обмотки трансформаторов тока залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений. Выводы вторичных обмоток расположены на корпусе в нижней части трансформаторов тока. Маркировка выводов первичной и вторичных обмоток рельефная и выполнена компаундом при заливке трансформаторов тока в форму.
К трансформаторам тока данного типа относятся трансформаторы тока двух модификаций:
ТПЛ-10-С, зав. № 3173, 3176;
ТПЛ-10, зав. № 36054, 55418.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

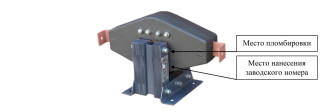

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТПЛ-10-С
| Наименование характеристики | Значение для заводских номеров |
| 3173, 3176 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток Ьном, А | 50 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТПЛ-10
| Наименование характеристики | Значение для заводских номеров | |
| 36054 | 55418 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток Ьном, А | 150 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 15 | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +35 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТПЛ-10-С ТПЛ-10 | 1 шт. |
| Паспорт | ТПЛ-10-С ТПЛ-10 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
