| Номер в госреестре | 84518-22 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | PHOTON RT |
| Изготовитель | ООО "ЭссентОптикс", Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Область применения - области промышленности, в которых используются фотометрические методы исследований тонких пленок (оптическое приборостроение и пр.).
Описание: Спектрофотометры разработаны на основе монохроматора по схеме Черни-Тернера.
Оптическая схема спектрофотометра состоит из источника излучения, фильтрового колеса, входной щели, монохроматора, выходной щели, узла встроенных поляризаторов и модулятора, разделяющего световой поток на два независимых канала - опорный и измерительный. В измерительном канале расположен предметный столик, который вместе с фотоприемниками измерительного канала может вращаться перпендикулярно оси луча для выполнения измерений пропускания и отражения под различными углами падающего излучения.
Спектрофотометры PHOTON RT в зависимости от спектрального диапазона измерения изготавливаются следующих исполнений: PHOTON RT исполнение 1, PHOTON RT исполнение 2, PHOTON RT исполнение 3, PHOTON RT исполнение 4, PHOTON RT исполнение 5, PHOTON RT исполнение 6.
Внешний вид спектрофотометров PHOTON RT изображен в Приложении 1 к описанию типа.
Обязательные метрологические требования:
Таблица 1
Описание | 2 3 4 5 6 7 |
| Диапазон измерения спектрального коэффициента направленного пропускания, % | От 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерения длины волны, нм | ± 1,0 |
| Пределы допускаемой абсолютной погрешности измерения спектрального коэффициента направленного пропускания, % | ±0,5 |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерения спектрального коэффициента направленного пропускания, % | 2,0 |
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Таблица 2
| Наименование характеристики | Значение характеристик спектрофотометров PHOTON RT для исполнений | |
| 1 1 2 | 3 ' 4 5 6 | |
| Спектральный диапазон показаний, нм | от 185 i от 185 до 1700 I до 3500 | от 185 до от 380 от 380 от 380 : 5200 до 1700 до 3500 до 5200 |
| Оптическая схема монохроматора с пе ктрофото м етра | Черни-Тернера | |
| Тип оптики монохроматора спектрофотометра | зеркальная (покрытие зеркал - Al+MgF?) | |
| Минимальный шаг сканирования спектра, нм | 0,5 | |
| Источник излучения | Лампа галогенная. 20 Вт Лампа лейтериевая, 35 Вт Источник IR-SI217, 37 Вт Лампа Hg-Ar | |
| Потребляемая мощность, В-А, не | более | 225 | |
| Габаритные размеры, мм, не более | 430*660*310 | |
| Масса, кг. не более | 45 | |
| Встроенный поляризатор | Позиция S-поляризации Почииия Р-поляризации Рабочий диапазон 1) 220 - 2200 нм, 2) 1000-5000 нм | |
Комплект поставки спектрофотометров должен соответствовать перечню, указанному в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол-во, шт. |
| 1 | 2 | 3 |
| РКТН.ОЗЗ.ООО.ООО | Спектрофотометр Photon RT | 1 |
| РКТН.033.015.000 | Комплект столика для измерения кубиков 25.4 мм | 1 |
| Кабель USB | 1 | |
| Сетевой кабель | 1 | |
| Лампа 12 В | ||
| Носитель с программным обеспечением | 1 | |
| Методика поверки МРБ МП. 2627-2021 | 1 | |
| РКТН.ОЗЗ.ООО.ООО | Руководство по эксплуатации | |
| РКТН.033.021.000 | Ящик упаковочный |
j По согласованию с заказчиком допускается поставка:
| - компьютера класса IBM PC;
j - печатающего устройства;
| - запасной дсйтериевой лампы._
Место нанесения знака утверждения типа средств измерений: наносится на титульный лист эксплуатационной документации.
Поверка осуществляется по МРБ МП.2627-2021 «Система обеспечения единства измерений Республики Беларусь. Спектрофотометры PHOTON RT. Методика поверки».
Место нанесения знака поверки приведено в Приложении 2 к описанию типа.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений: ТУ BY 191206716.001-2015.
методику поверки: МРБ МП.2627-2021 «Система обеспечения единства измерений Республики Беларусь. Спектрофотометры PHOTON RT. Методика поверки».
Перечень средств поверки:
Фильтр оптический С7, максимумы (минимумы) полос пропускания в диапазоне от 300 до 800 нм, погрешность аттестации по длинам волн не более АХ = ± 0,2 нм.
Фильтр ТАС-1, максимумы (минимумы) полос пропускания в диапазоне от 202,4 до 2122,5 нм, погрешность аттестации по длинам волн jhsl. более ДА. = ± 0,2 нм. 4
Комплект светофильтров КСС-04 Спектральный диапазон от
фотометрический диапазон: от 1,2 % до 93,8 %, AD = 0,43Дт/т; Д
?а.
aq/^±0,25%.\v
кЭссентОптиксД |. j ♦ЭссэггОпты*с* LLj
\ /<5у о /
••♦«у /?/je /
Допускается применять другие средства поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Идентификация программного обеспечения
Версия встроенного программного обеспечения - EssentSoft v3.13, не ниже.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Спектрофотометры PHOTON RT соответствуют требованиям Технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования», регистрационный номер ЕАЭС BY/112 11.01. ТР004 020.02 00055 от 06.05.2021.
Производитель средств измерений
ООО «ЭссентОптикс», 23а-81, ул. 40 лет Победы, пос. Боровляны,
Минская обл., Минский р-н, 223053, Республика Беларусь.
Уполномоченное юридическое лицо, проводившее испытания средств измерений
БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93 телефон+375 17 374-55-01, факс+375 17 244-99-38 e-mail: info@belgim.by
Приложения:
Приложение 1. Фотографии общего вида средства измерений на 1 листе.
Приложение 2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
B.J1. Гуревич
Директор БелГИМ
Приложение 1 (обязательное)

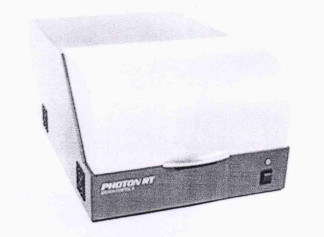

Фотографии общего вида средства измерений
Приложение 2 (обязательное)
Схема с указанием места нанесения знака поверки (клеймо-наклейка)
