| Номер в госреестре | 84519-22 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | АС30-60 |
| Изготовитель | "Intercomp Company Inc.", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные - (далее - весы) предназначены для измерений массы воздушных судов (далее ВС) на предприятии АО «Спектр-Авиа».
Принцип действия весов основан на преобразовании нагрузки, возникающей под действием силы тяжести взвешиваемого груза, весоизмерительными тензорезисторными датчиками в электрический аналоговый сигнал. Далее электрический аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровую форму, обрабатывается, и значение массы груза индицируется на цифровом табло, расположенном на грузоприемной платформе весов. Грузоприемное устройство включает одну грузоприемную платформу.
На передней панели каждой грузоприемной платформы весов расположено цифровое табло индикации, кнопки управления и индикатор зарядки аккумуляторной батареи.
Питание платформ осуществляется от источника питания постоянного напряжения -
4-х никель-металлгидридных батарей, размера «D».
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- идентификация программного обеспечения (Т.2.8.6).
На корпусе наклеена табличка, содержащая следующую информацию:
- наименование и товарный знак и адрес предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- заводской номер весов.
К весам платформенным АС30-60 относятся весы платформенные АС30-60 зав. № 0222PR12001, 0222PR12002, 0222PR12003, 0222PR12004, 0222PR12005, 0222PR12006, 0222PR12007, 0222PR12008, 0222PR12009, 0222PR12010, 0222PR12011, 0222PR12012, 0222PR12013, 0222PR12014, 0222PR12015, 0222PR12016, 0222PR12017, 0222PR12018

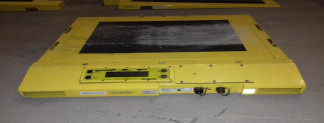

Общий вид весов платформенных АС30-60 и место нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид весов платформенных АС30-60 и место нанесения знака поверки
В весах применено встроенное программное обеспечение (ПО), которое выполняет функции по сбору, обработке, отображению измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) программного обеспечения | АС415 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний |
| Наибольший предел взвешивания (Max), кг | 30 000 |
| Наименьший предел взвешивания (Min), кг | 200 |
| Действительная цена деления (d), кг | 10 |
| Поверочный интервал (e), кг | 10 |
| Число поверочных интервалов (n) | 3000 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности при поверке, кг в диапазоне взвешивания от 200 до 5000 включительно в диапазоне взвешивания св. 5000 до 20000 включительно в диапазоне взвешивания св. 20000 до 30000 включительно | ±5 ±10 ±15 |
| Повторяемость (размах) показаний, кг | mpe |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей (mpe) при поверке.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение зарядки аккумуляторов, В | 10...15 |
| Потребляемая мощность, ВА, не более | 18 |
| Габаритные размеры весов, мм, (ДхШхВ), не более | 855х865х102 |
| Габаритные размеры платформы, мм, не более | 652х760 |
| Масса грузоприемной платформы, кг, не более | 68 |
| Время прогрева весов, мин, не менее | 3 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 85 без образования конденсата от 84,0 до 106,7 |
наносится на титульный лист паспорта весов типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| № | Наименование | Обозначение | Количество |
| 1 | Весы платформенные | АС30-60 | 1 шт. |
| 2 | Устройство для блокировки шин | - | 2 шт. |
| 3 | Руководство по эксплуатации | - | 1 экз. |
| 4 | Паспорт | - | 1 экз. |
приведены в разделе 2 руководства по эксплуатации
Нормативные документы, устанавливающие требования к весам платформенным АС30-60
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия Часть 1. Метрологические и технические требования. Испытания
Приказ Минпромторга России от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
