| Номер в госреестре | 84522-22 |
| Наименование СИ | Система I/A Series установки БОВ-4 ПАО "Саратовский НПЗ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Invensys Systems Inc.", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система I/A Series установки БОВ-4 ПАО «Саратовский НПЗ» (далее - система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов на установке БОВ-4 ПАО «Саратовский НПЗ».
Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющую:
- опрос датчиков и приведение к единицам измерений физических величин технологических параметров;
- контроль отклонений технологических параметров от регламентных норм;
- автоматическую диагностику состояния технических средств;
- формирование базы данных в режиме реального времени;
- обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.
Система включает:
- измерительные модули типа FBM214 / FBM214b и FBM216 / FBM216b;
- управляющий процессор FCP270;
- терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM;
- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);
- автоматизированное рабочее место (АРМ) оператора и сервер.

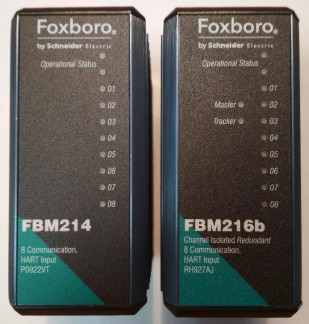

На рисунке 1 приведён внешний вид измерительных модулей FBM.
Foxboro.
by SchMidtr Electric
■ щ ■ Operational Status
• 02 • 03
Места нанесения знака поверки
• 04
з 07 *08
Foxboro,
by Schn«ld»r £l«<trl<
Operational Status
' 01 . Master* • 02 Tracker - 03
- - 04
05 , 06 .07
FBM214
FBM216b
Channel Isolated Redundant 8 Communication.
HART Input RH927AJ
8 Communication, HART Input P0922VT
Рисунок 1 - Модули Fieldbus (FBM), монтируемые на DIN - рейку
На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.
Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память на предприятии - изготовителе и недоступно для изменения в процессе эксплуатации.
Внешнее ПО загружено в управляющий процессор FCP270 и установлено на АРМ оператора. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные | Значение | |
| «I/A Series для Windows» | «F oxDraw/FoxV iew» | |
| Идентификационное наименование ПО | Foxboro I/A Series | F oxDraw/FoxV iew |
| Номер версии (идентификационный номер) ПО | He ниже 8.8, где 8 - номер подверсии | He ниже 10.4.3, где 4.3 - номер подверсии |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Погрешности системы нормированы с учетом влияния ПО.
Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.
Таблица 2 - Состав системы
| Тип модуля | Кол-во каналов в модуле | Кол-во модулей в системе | Общее кол-во каналов |
| FBM214 / FBM214b | 8 | 15 | 120 |
| FBM216 / FBM216b | 8 | 36 | 288 |
| Общее количество измерительных каналов в системе | 408 | ||
Таблица 3 - Метрологические характеристики модулей
| Модули | Сигналы | Пределы** допускаемой основной приведенной погрешности | Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на 10 °С | |
| На входе | На* выходе | |||
| FBM214 / FBM214b (8 аналоговых входных каналов) | от 4 до 20 мА | 15 бит | ± 0,5 % от диап. изм. | ± 0,05 % |
| FBM216 / FBM216b (8 аналоговых входных каналов) | от 4 до 20 мА | 15 бит | ± 0,5 % от диап. изм. | ± 0,05 % |
| *- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ оператора системы; **- при нормальных условиях измерений (t = + 20 oC). | ||||
| Наименование характеристики | Значение |
| Параметры электропитания системы - напряжение переменного тока, В - напряжение постоянного тока, В | 220 ± 22 24 ± 1,2 |
| Потребляемая мощность, кВт | 2 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность (без конденсации), % | от + 10 до + 30 от 84 до 106,7 от 10 до 85 |
| Средний срок службы, лет | 10 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Система I/A Series установки БОВ-4 ПАО «Саратовский НПЗ» | - | 1 шт. |
| Техническая документация фирмы-изготовителя | - | комплект |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
Методы измерений изложены в технической документации «Система I/A Series (Foxboro EVO™)» раздел 3 «Описание блоков интегрированного управления».
Нормативные документы, устанавливающие требования к системе I/A Series установки БОВ-4 ПАО «Саратовский НПЗ»
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ Р 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
