| Номер в госреестре | 84529-22 |
| Наименование СИ | Установки для проверки параметров электрической безопасности |
| Обозначение типа СИ | GPT-715000 |
| Изготовитель | Good Will Instrument Co., Ltd., Тайвань |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для проверки параметров электрической безопасности GPT-715000 (далее
- установки) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения тока утечки, измерения сопротивления изоляции, измерения сопротивления низкоомных цепей.
Принцип работы установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на жидкокристаллическом индикаторе.
Установки могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования и времени нарастания напряжения установки оснащены встроенным таймером. Установки могут управляться удаленно через стандартные интерфейсы связи с ПК. Установки позволяют программировать последовательность шагов теста, запись и вызов из памяти процедур тестирования, а также обеспечивают запись файлов с данными на внешний носитель через USB порт на передней панели. Установки позволяют задавать нижний и верхний порог при автоматическом тестировании на соответствие. Для контроля значения напряжения на выходе установки имеют встроенный вольтметр, который подключен параллельно выходам. При подаче напряжения на выход измеренное вольтметром напряжение выводится на дисплей. Установки имеют функции защиты от перегрева, перенапряжения и превышения силы тока.
Конструктивно установки выполнены в корпусах настольного исполнения. На передней панели установок расположены: дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления. На задней панели установок расположены: разъем напряжения питания, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи с ПК, разъем порта ввода/вывода (I/O) для мониторинга состояния установок, слот для установки опционального интерфейса GPIB.
Серия установок представлена четырьмя модификациями: GPT-715001, GPT-715002, GPT-715003, GPT-715004. Модификации отличаются набором измерительных функций.
Для предотвращения несанкционированного доступа к внутренним частям установок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

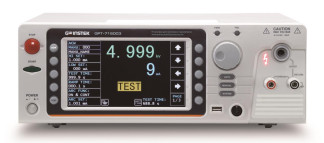

Общий вид установок, места нанесения знаков утверждения типа и поверки, места пломбировки представлены на рисунках 1 - 4.
Б
А
Программное обеспечение (ПО) установок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже V1.00 |
Таблица 2 - Метрологические характеристики установок
| Наименование характеристики | Значение |
| Диапазон выходного напряжения переменного тока, В | от 50 до 5000 |
| Частота напряжения переменного тока, Гц | 50 / 60 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения переменного тока, В | ±(0,01•Uуст(изм)+5) |
| Диапазоны измерений силы переменного тока (тока утечки), мА в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 5000 В включ. | от 0,001 до 10 от 0,001 до 100 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА | ±(0,015ТШм+0,03) |
| Диапазон выходного напряжения постоянного тока, В | от 50 до 6000 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока, В | ±(0,01•Uуст(изм)+5) |
| Диапазоны измерений силы постоянного тока (тока утечки), мА в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 6000 В включ. | от 0,001 до 2 от 0,001 до 20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (тока утечки), мА в диапазоне измерений до 1 мА не включ., в диапазоне измерений от 1 до 20 мА | ±(0,015Тизм+0,003) ±(0,015ТШм+0,03) |
| Выходное напряжение постоянного тока в режиме измерения сопротивления изоляции, В | от 50 до 1200 |
| Разрешение установки напряжения, В | 50 |
| Диапазоны измерений сопротивления изоляции, МОм - при напряжении от 50 до 450 В включ. - при напряжении от 500 до 1200 В включ. | от 0,1 до 2000 от 0,1 до 500001) |
| Примечания: иуст(изм) - установленное и измеренное значение напряжения, В; 1изм - измеренное значение силы тока, мА; 1) При включенном режиме «IR Ground» верхний предел измерений сопротивления изоляции ограничен 30 ГОм; При включенном режиме «IR Ground» необходимо установить GND OFFSET. | |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм - при напряжении от 50 до 450 В включ. в поддиапазонах сопротивлений: от 0,1 до 1,0 МОм от 1,1 до 50,0 МОм от 51 до 2000 МОм - при напряжении от 500 до 1200 В включ. в поддиапазонах сопротивлений: от 0,1 до 1,0 МОм от 1,1 до 500 МОм от 501 до 9999 МОм от 10000 до 50000 МОм | ±(0,05Яизм+3 е.м.р.) ±(0,05Яизм+1 е.м.р.) ±(0,1Яизм+1 е.м.р.) ±(0,05Яизм+3 е.м.р.) ±(0,05Яизм+1 е.м.р.) ±(0,1Яизм+1 е.м.р.) ±(0,2Яизм+1 е.м.р.) |
| Диапазон измерений сопротивления заземления, мОм (сила тока устанавливается в пределах от 3 до 32 А, частота 50 или 60 Гц) | от 1 до 650 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления заземления, мОм | ±(0,01^Шм+2) |
| Диапазон измерений сопротивления контактных соединений, Ом (номинальное значение силы постоянного тока 100 мА) | от 0,1 до 70,0 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления контактных соединений, Ом | ±(0,1^изм+2) |
| Примечания: R-изм - измеренное значение сопротивления, МОм (для сопротивления изоляции), мОм (для сопротивления заземления), Ом (для сопротивления контактных соединений); е.м.р. - значение единицы младшего разряда, МОм. | |
Таблица 3 - Основные технические характеристики установок
| Наименование характеристики | Значение |
| Напряжение питания частотой 50/60 Гц, В | от 100 до 264 |
| Потребляемая мощность, ВА, не более | 1000 |
| Габаритные размеры (ширинахвысотахдлина), мм, не более - модификации GPT-715001, GPT-715002, GPT-715003 - модификация GPT-715004 | 380x148x492 380x148x546 |
| Масса, кг, не более - модификации GPT-715001, GPT-715002, GPT-715003 - модификация GPT-715004 | 17 21 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +30 70 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +40 70 |
наносится на лицевую панель установок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка для проверки параметров электрической безопасности | модификация (по заказу): GPT-715001, GPT-715002, GPT-715003, GPT-715004 | 1 шт. |
| Измерительные провода | - | 1 к-т |
| Руководство по | - | 1 экз. |
приведены в разделе «Назначение» руководства по эксплуатации.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013. ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1...500) кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года
Техническая документация изготовителя
