Твердомеры Виккерса KBW 10 - V, 84535-22

84535-22
Твердомеры Виккерса KBW 10 - V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Карточка СИ
Номер в госреестре 84535-22
Наименование СИ Твердомеры Виккерса
Обозначение типа СИ KBW 10 - V
Изготовитель "KB Prüftechnik GmbH", Германия
Год регистрации 2022
Срок свидетельства 31.01.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Виккерса KBW 10 - V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия твердомеров основан на статическом вдавливании наконечника (алмазной пирамиды Виккерса) с последующим измерением длин диагоналей восстановленного отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства. Твердомеры оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет автоматизировать процесс измерения твёрдости.

Твердомеры выпускается в следующих модификациях:

-    KBW 10 - V Video, базовая модификация для выполнения одиночных измерений твёрдости, позиционирование выполняется вручную;

-    KBW 10 - V SA и KBW 10 - V FA, комплектуются моторизированным столиком. Модификация KBW 10 - V FA дополнительно оснащена возможностью автофокусировки, автоматическим измерением отпечатка и автоматическим подбором освещения.

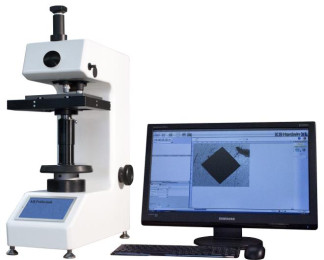

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.

место нанесения знака

А

Место нанесения

утверждения типа

^ • h

маркировочной

таблички

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомеры не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Hardwin XL

Номер версии (идентификационный номер) ПО

не ниже v 2.4.05

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса

Шкалы Виккерса

Диапазон измерений твердости, HV

HV 0,5; HV 1; HV 2; HV 5; HV 10

от 50 до 1500

Таблица 3 - Метрологические характеристики твердомеров

Интервал измерений твёрдости HV

Обозначение

от 50

5

2

8

св. 175

св. 225

св. 275

св. 325

5

7

3

8

св. 425

св. 475

шкалы

до 125

до 175

до 225

до 275

5

2

3

8

до 375

5

8

до 475

5

2

5

8

твёрдости

включ.

включ.

включ.

включ.

включ.

включ.

включ.

включ.

включ.

Пределы допускаемой

абсолютной погрешности

твердомер

зов, HV, (±)

HV0,5

3

7

10

13

15

19

24

27

30

HV1

3

6

8

10

12

14

16

20

25

HV2

3

5

6

8

9

12

16

18

20

HV5

3

5

6

8

9

11

12

14

15

HV10

3

5

6

8

9

11

12

14

15

Продолжение таблицы 3

Обозначение

шкалы

твёрдости

Интервал измерений твёрдости HV

св. 525 до 575 включ.

св. 575 до 625 включ.

св. 625 до 675 включ.

св. 675 до 725 включ.

св. 725 до 775 включ.

св. 775 до 825 включ.

св. 825 до 875 включ.

св. 875 до 925 включ.

св. 925 до 1075 включ.

св. 1075 до 1500 включ.

Пределы допускаемой абсолютной погрешности твердомеров, HV, (±)

HV0,5

36

42

46

49

56

64

68

72

90

142

HV1

28

30

32

35

42

48

51

54

60

77

HV2

22

24

26

28

30

32

38

45

50

77

HV5

17

18

20

21

23

24

26

27

40

52

HV10

17

18

20

21

23

24

26

27

30

39

П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

Наименование характеристики

Значение

Рабочие условия эксплуатации температура окружающего воздуха, °С

относительная влажность окружающего воздуха, %, не более атмосферное давление, мм рт.ст.

от +15 до +35 80

от 720 до 790

Параметры электропитания напряжение переменного тока, В частота переменного тока, Г ц

от 207 до 253 от 47,5 до 52,5

Габаритные размеры, мм, не более длина ширина высота

600

330

850

Масса, кг, не более

100

Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, %

4,903 Н; 9,807 Н; 19,61 Н; 49,03 Н; 98,07 Н

±1,0

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 5 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер Виккерса

KBW 10 - V Video, или KBW 10 - V SA, или KBW 10 - V FA

1 шт.

Персональный компьютер

-

1 шт.

Ящик ЗИП

-

1 шт.

Руководство по эксплуатации

KBW 10 - V - 01 РЭ

1 экз.

Руководство пользователя

Hardwin XL

1 экз.

Сведения о методах измерений

приведены в документах: KBW 10 - V - 01 РЭ «Твердомеры Виккерса KBW 10 - V. Руководство по эксплуатации», главе 5; Hardwin XL «Твердомеры Виккерса KBW 10 - V. Руководство пользователя», глава 6.

Нормативные документы

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения

ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

Техническая документация фирмы-изготовителя

84535-22
Номер в ГРСИ РФ:
84535-22
Производитель / заявитель:
"KB Prüftechnik GmbH", Германия
Год регистрации:
2022
Cрок действия реестра:
31.01.2027
