| Номер в госреестре | 84536-22 |
| Наименование СИ | Комплекс измерительный для измерений радиотехнических характеристик антенн и антенных устройств методом дальней зоны в частотной области |
| Обозначение типа СИ | ПАВУ.411734.002 |
| Изготовитель | Акционерное общество "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный для измерений радиотехнических характеристик антенн и антенных устройств методом дальней зоны в частотной области ПАВУ.411734.002 (далее -комплекс) предназначен для измерений радиотехнических характеристик антенн и антенных устройств.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи антенных устройств, размещенных в соответствии с условием «дальней зоны», при подключении их к измерительным портам анализатора цепей векторного (далее - ВАЦ).
При работе комплекса ВАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.
Рабочий диапазон частот комплекса перекрывается путём использования комплектов вспомогательных и эталонных антенн.
По командам оператора, вводимым в интерфейс управления на рабочей станции (далее - ПК), контроллер управления опорно-поворотным устройством (далее - ОПУ) и ВАЦ устанавливаются в режимы для измерений в необходимых диапазонах частот и углов.
Контроллер управления ОПУ выдает команды 4-х координатному ОПУ, которое позиционирует исследуемую антенну в требуемые угловые положения по азимуту и поляризации; по вертикальному и горизонтальному слайдерам, 2-х координатное ОПУ, которое вращает вспомогательную антенну по поляризации и вертикальному слайдеру.
ПК с программным обеспечением (далее - ПО) осуществляет сбор данных с ВАЦ и контроллера управления ОПУ, их дальнейшую обработку и представление оператору.
Конструктивно комплекс состоит из:
- безэховой экранированной камеры (далее - БЭК) для размещения радиочастотного оборудования комплекса, предназначенной для обеспечения условий свободного пространства и радиоэкранирования внутреннего пространства;
- рабочего места оператора для размещения контрольно-измерительного оборудования комплекса;
- радиопоглощающего материала для работы в диапазоне частот от 1 до 20 ГГ ц;
- 4-х координатного ОПУ для позиционирования исследуемых антенн в комплекте с опорной проставкой для установки в БЭК;
- 2-х координатного ОПУ для позиционирования вспомогательных антенн в комплекте с опорной проставкой для установки в БЭК;
- контролера управления ОПУ для измеряемых антенн и ОПУ для вспомогательных антенн в комплекте с пультом управления;
- ВАЦ N5222B для измерений коэффициента передачи (S21 или S12);
- комплекта эталонных антенн ТМА 1.0 - 6.0 Э и ТМА 6.0 - 20.0 Э;
- комплекта вспомогательных антенн ТМА 1.0 - 6.0 и ТМА 6.0 - 20.0;
- малошумящего усилителя (далее - МШУ) TMAU 0020-35;
- комплекта фазостабильных СВЧ кабельных сборок;
- комплекта кабелей управления и питания;
- ПК с установленным ПО для управления, сбора данных, их обработки, визуализации и регистрации результатов измерений;

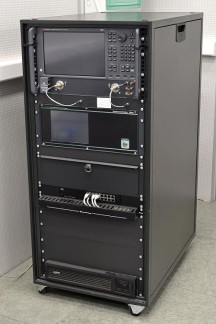

ВАЦ и контролер управления ОПУ располагаются в приборной стойке.
Общий вид составных частей комплекса приведен на рисунках 1 - 10.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
ПО комплекса осуществляет:
- управление элементами комплекса в процессе измерений;
- сбор данных, обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- визуализацию и регистрацию радиотехнических характеристик исследуемой антенны;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | F requencyMeas. exe | ProViLab.exe |
| Номер версии (идентификационный номер) ПО | 7.0.0.0 | 1.1.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5 | 3b60b507a88e8752845522de d245f24c | 1641a0ae021a8d44abca283 5f4b1c235 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон рабочих частот, ГГ ц | от 1 до 20 включ. |
| Динамический диапазон1^ дБ, не менее | |
| на частотах от 1 до 6 ГГ ц включ. | 65 |
| на частотах св. 6 до 12 ГГц включ. | 55 |
| на частотах св. 12 до 20 ГГц включ. | 45 |
| Наименование параметра | Значение |
| Пределы допускаемой инструментальной погрешности измерений амплитудных диаграмм направленности2) (далее - АДН), дБ | |
| до уровня минус 25 дБ включ. | ±0,2 |
| от уровня минус 25 дБ до уровня минус 35 дБ включ. | ±0,3 |
| от уровня минус 35 дБ до уровня минус 45 дБ включ. | ±0,4 |
| от уровня минус 45 дБ до уровня минус 50 дБ включ. | ±0,5 |
| Пределы допускаемой инструментальной погрешности измерений сечений фазовых диаграмм направленности2) (далее - ФДН), градус | |
| до уровня минус 25 дБ включ. | ±1,0 |
| от уровня минус 25 дБ до уровня минус 35 дБ включ. | ±1,3 |
| от уровня минус 35 дБ до уровня минус 45 дБ включ. | ±1,7 |
| от уровня минус 45 дБ до уровня минус 50 дБ включ. | ±2,0 |
| Пределы допускаемой погрешности измерений коэффициента усиления (далее - КУ) методом замещения при погрешности КУ эталонной антенны, дБ при коэффициенте безэховости в рабочей зоне не более минус 15 дБ: | |
| ±0,3 дБ | ±1 ,0 |
| ±0,5 дБ | ±1,2 |
| ±0,8 дБ | ±1,4 |
| ±1,0 дБ | ±1,8 |
| при коэффициенте безэховости в рабочей зоне не более минус 20 дБ: | |
| ±0,3 дБ | ±0,9 |
| ±0,5 дБ | ±1,2 |
| ±0,8 дБ | ±1,3 |
| ±1,0 дБ | ±1,8 |
| Пределы допускаемой погрешности измерений уровней АДН, при уровне диаграмм направленности (далее - ДН), дБ при коэффициенте безэховости в рабочей зоне не более минус 15 дБ: | |
| минус 3 | ±1,5 |
| минус 6 | ±2,5 |
| минус 10 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 20 дБ: | |
| минус 3 | ±1 ,4 |
| минус 6 | ±1,5 |
| минус 10 | ±2,5 |
| минус 15 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 25 дБ: | |
| минус 3 | ±1,2 |
| минус 6 | ±1,4 |
| минус 10 | ±1,5 |
| минус 15 | ±2,5 |
| минус 20 | ±4,3 |
| Наименование параметра | Значение |
| при коэффициенте безэховости в рабочей зоне не более минус 30 дБ: | |
| минус 3 | ±1,0 |
| минус 6 | ±1,2 |
| минус 10 | ±1,4 |
| минус 15 | ±1,5 |
| минус 20 | ±2,5 |
| минус 25 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 35 дБ: | |
| минус 3 | ±0,8 |
| минус 6 | ±1,0 |
| минус 10 | ±1,2 |
| минус 15 | ±1,4 |
| минус 20 | ±1,5 |
| минус 25 | ±2,5 |
| минус 30 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 40 дБ: | |
| минус 3 | ±0,6 |
| минус 6 | ±0,8 |
| минус 10 | ±1,0 |
| минус 15 | ±1,2 |
| минус 20 | ±1,4 |
| минус 25 | ±1,5 |
| минус 30 | ±2,5 |
| минус 35 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 45 дБ: | |
| минус 3 | ±0,3 |
| минус 6 | ±0,6 |
| минус 10 | ±0,8 |
| минус 15 | ±1,0 |
| минус 20 | ±1,2 |
| минус 25 | ±1,4 |
| минус 30 | ±1,5 |
| минус 35 | ±2,5 |
| минус 40 | ±4,3 |
| при коэффициенте безэховости в рабочей зоне не более минус 50 дБ: | |
| минус 3 | ±0,2 |
| минус 6 | ±0,3 |
| минус 10 | ±0,6 |
| минус 15 | ±0,8 |
| минус 20 | ±1,0 |
| минус 25 | ±1,2 |
| минус 30 | ±1,4 |
| минус 35 | ±1,5 |
| минус 40 | ±2,5 |
| минус 45 | ±4,3 |
| Наименование параметра | Значение |
| Пределы допускаемой абсолютной погрешности измерений уровней ФДН, при уровне ДН, градус при коэффициенте безэховости в рабочей зоне не более минус 15 дБ: | |
| минус 3 | ±20,0 |
| минус 6 | ±30,0 |
| минус 10 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 20 дБ: | |
| минус 3 | ±10,0 |
| минус 6 | ±20,0 |
| минус 10 | ±30,0 |
| минус 15 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 25 дБ: | |
| минус 3 | ±5 ,0 |
| минус 6 | ±10,0 |
| минус 10 | ±20,0 |
| минус 15 | ±30,0 |
| минус 20 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 30 дБ: | |
| минус 3 | ±2 ,5 |
| минус 6 | ±5,0 |
| минус 10 | ±10,0 |
| минус 15 | ±20,0 |
| минус 20 | ±30,0 |
| минус 25 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 35 дБ: | |
| минус 3 | ±2,0 |
| минус 6 | ±2,5 |
| минус 10 | ±5,0 |
| минус 15 | ±10,0 |
| минус 20 | ±20,0 |
| минус 25 | ±30,0 |
| минус 30 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 40 дБ: | |
| минус 3 | ±1,5 |
| минус 6 | ±2,0 |
| минус 10 | ±2,5 |
| минус 15 | ±5,0 |
| минус 20 | ±10,0 |
| минус 25 | ±20,0 |
| минус 30 | ±30,0 |
| минус 35 | ±60,0 |
| Наименование параметра | Значение |
| при коэффициенте безэховости в рабочей зоне не более минус 45 дБ: минус 3 | ±1,0 |
| минус 6 | ±1,5 |
| минус 10 | ±2,0 |
| минус 15 | ±2,5 |
| минус 20 | ±5,0 |
| минус 25 | ±10,0 |
| минус 30 | ±20,0 |
| минус 35 | ±30,0 |
| минус 40 | ±60,0 |
| при коэффициенте безэховости в рабочей зоне не более минус 50 дБ: минус 3 | ±0,8 |
| минус 6 | ±1,0 |
| минус 10 | ±1,5 |
| минус 15 | ±2,0 |
| минус 20 | ±2,5 |
| минус 25 | ±5,0 |
| минус 30 | ±10,0 |
| минус 35 | ±20,0 |
| минус 40 | ±30,0 |
| минус 45 | ±60,0 |
| 1) При условиях: - коэффициент усиления исследуемой антенны 0 дБ; - выключенного МШУ в диапазоне частот от 1 до 6 ГГц; - включенного МШУ в диапазоне частот от 6 до 20 ГГц; - при ПЧ 100 Гц и мощности: • 0 дБ (отн. 1 мВт) в диапазоне частот от 1 до 12 ГГ ц; • 10 дБ (отн. 1 мВт) в диапазоне частот от 12 до 20 ГГ ц. 2) При условиях: - выключенного МШУ в диапазоне частот от 1 до 6 ГГц; -включенного МШУ в диапазоне частот от 6 до 20 ГГц; - при ПЧ 100 Гц и мощности: • 0 дБ (отн. 1 мВт) в диапазоне частот от 6 до 12 ГГ ц; • 10 дБ (отн. 1 мВт) в диапазоне частот от 1 до 6 ГГ ц и от 12 до 20 ГГ ц. | |
Таблица 3 - Основные характеристики комплекса
| Наименование параметра | Значение |
| Габаритные размеры БЭК (длина х ширина х высота), мм, не более | 12000x5000x5000 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +20 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
наносится на контроллер управления ОПУ в виде наклейки и титульный лист документа ПАВУ.411734.002 ПС «Комплекс измерительный для измерений радиотехнических характеристик антенн и антенных устройств методом дальней зоны в частотной области ПАВУ.411734.002» типографским способом.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| 1 Комплекс измерительный для измерений радиотехнических характеристик антенн и антенных устройств методом дальней зоны в частотной области ПАВУ.411734.002 в составе: | ПАВУ.411734.002, заводской № 102 | 1 шт. |
| 1.1 Безэховая экранированная камера | ПАВУ.301412.004, зав. № 0520036 | 1 шт. |
| 1.2 Радиопоглощающий материал для работы в диапазоне частот 1 -20 ГГ ц | - | 300 кв. м |
| 1.3 ВАЦ N5222B с опцией 201 | зав. № MY58422463 | 1 шт. |
| 1.4 4-х координатного ОПУ для позиционирования исследуемых антенн в комплекте с опорной проставкой для установки в БЭК | ВМФТ.411722.001, зав. № 1910003 | 1 шт. |
| 1.5 2-х координатного ОПУ для позиционирования вспомогательных антенн в комплекте с опорной проставкой для установки в БЭК | ВМФТ.411722.002, зав. № 1910004 | 1 шт. |
| 1.6 Контролер управления ОПУ для измеряемых антенн и ОПУ для вспомогательных антенн в комплекте с пультом управления | - | 1 шт. |
| 1.7 Комплект эталонных антенн: - ТМА 1.0-6.0 Э - ТМА 6.0-20.0 Э | зав. № 0620405, зав. № 0620404 | т. т. S S |
| 1.8 Комплект вспомогательных антенн: - ТМА 1.0-6.0, - ТМА 6.0-20.0 | зав. № 0816348, зав. № 0916354 | 1 шт. 1 шт. |
| 1.9 Малошумящий усилитель | TMAU 0020-35, зав. № 0720001 | 1 шт. |
| 1.10 Комплект фазостабильных СВЧ кабельных сборок до 20 ГГ ц | - | 1 ком-т |
| 1.11 Комплект кабельных сборок для управления и питания | - | 1 ком-т |
| 1.12 Управляющий и обрабатывающий персональный компьютер | - | 1 шт. |
| 2 ПО для управления рабочим местом для измерений РТХ антенных устройств, сбора данных, их обработки, визуализации и регистрации результатов измерений | - | 2 флэш-диска |
| 3 Руководство по эксплуатации | ПАВУ.411734.002 РЭ | 3 книги |
| 4 Паспорт | ПАВУ.411734.002 ПС | 1 экз. |
| 5 Методика поверки | 133-21-01 МП | 1 экз. |
приведены в разделе 1 документа ПАВУ.411734.002 РЭ «Комплекс измерительный для измерений радиотехнических характеристик антенн и антенных устройств методом дальней зоны в частотной области ПАВУ.411734.002. Руководство по эксплуатации. Книга 1».
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
